Sloupová převodová vrtačka OPTIMUM® OPTIdrill DH 55 G
OPTIdrill DH 55 G je vlajkovou lodí v kategorii těžkých průmyslových vrtaček. Stroj je konstruován s důrazem na maximální tuhost a stabilitu, čehož je dosaženo silnostěnným litinovým sloupem o průměru 200 mm a celkovou hmotností 850 kg. Vrtačka je vybavena výkonným dvourychlostním motorem (2,8 kW) a převodovkou v olejové lázni, což umožňuje vrtání do oceli o průměru až 55 mm. Zásadní výhodou pro sériovou výrobu je strojní posuv pinoly ovládaný tlačítky přímo na rukojetích a funkce automatického závitování. Komfort obsluhy podtrhuje elektrický zdvih pracovního stolu a integrovaný systém chlazení s filtrací třísek.
Hlavní přednosti produktu
- Strojní posuv pinoly (3 rychlosti) s elektromagnetickým spínáním na páce.
- Automatický závitovací cyklus pro závity do velikosti M42.
- Elektrický motorický zdvih masivního pracovního stolu.
- Integrované chlazení s odnímatelnou nádrží a filtrem na třísky.
- Extrémně stabilní konstrukce určená pro nepřetržitý provoz.
Využití a vhodnost
Tato vrtačka je určena výhradně pro těžký strojírenský průmysl, výrobní haly a velké opravárenské podniky. Je ideální pro vrtání velkých průměrů do plného materiálu, řezání závitů a operace vyžadující automatický posuv pro zajištění konstantní kvality povrchu. Díky velkému stolu a vyložení 400 mm zvládne i rozměrné a těžké obrobky.
Klíčové parametry
Vrtací výkon (ocel)
55 mm
Kužel vřetena
MK4
Otáčky
45 – 2000 ot/min
Max. závitování
M42
Strojní posuv
0,1–0,2 mm/ot.
Max. příkon
2,8 kW
Průměr sloupu
200 mm
Hmotnost
850 kg
Obsah balení
- Vrtačka OPTIdrill DH 55 G
- Rychloupínací hlavička (1 - 16 mm, B16)
- Upínací trn MK4 / B16
- Návod k obsluze
Proč si vybrat právě tento produkt?
- Nekompromisní výkon a stabilita pro nejtěžší úkoly.
- Výrazné snížení fyzické námahy díky motorickému zdvihu stolu a strojnímu posuvu.
- Komplexní řešení chlazení zvyšuje životnost nástrojů.
- Přesnost a spolehlivost vhodná pro sériovou výrobu.
FAQ
- Jak se ovládá strojní posuv?
- Strojní posuv se aktivuje pohodlně pomocí tlačítek umístěných přímo na koncích rukojetí ovládací páky (elektromagnetické spínání).
- Je zvedání stolu namáhavé?
- Vůbec ne, tento model je vybaven elektrickým motorem pro zdvih stolu, takže polohování těžkých obrobků je bez námahy.
- Jak funguje chlazení?
- Vrtačka má integrované čerpadlo chladicí kapaliny. Kapalina cirkuluje přes filtr na třísky a vrací se do odnímatelné nádrže, což usnadňuje údržbu.
- Jaký je maximální průměr závitu?
- Stroj disponuje dostatečným krouticím momentem pro řezání závitů do oceli až do velikosti M42.
- Lze k vrtačce připojit nožní pedál?
- Ano, jako volitelné příslušenství lze dokoupit nožní pedál pro ovládání směru otáček, což je ideální právě při závitování.
Doplňkové parametry
| Kategorie: | Sloupové vrtačky |
|---|---|
| EAN: | 4030635039171 |
| Značka: | OPTIMUM® |
| ? Příkon: | 2 800 W |
| ? Filtrovací příkon: | 2 500 - 2 999 W |
| ? Napětí: | 400 V |
| Hmotnost: | 850 kg |
| Vrtací výkon trvalý | ocel: | 50 mm |
| Vrtací výkon max. | ocel: | 55 mm |
| Vrtací hloubka max.: | 200 mm |
| Max. závitovací výkon: | M42 |
| Vyložení: | 400 mm |
| Rozměry pracovního stolu: | 600 × 600 mm |
| T-drážky | počet: | 2 |
| T-drážky | velikost drážky: | 18 mm |
| T-drážky | rozteč: | 150 mm |
| Kužel vřetene: | MK4 |
| Strojní posuv vřetene: | 0,1 | 0,15 | 0,2 mm/ot. |
| Otáčky: | 45 – 2 000 ot/min |
| Plynulá změna otáček: | Ne |
| Počet rychlostních stupňů: | 16 |
| Min. vzdálenost vřetene a stolu: | 130 mm |
| Max. vzdálenost vřetene a stolu: | 750 mm |
| Max. vzdálenost vřetene a základny: | 1 300 mm |
| Úhel naklopení stolu vlevo/vpravo: | -90° °až +90° ° |
| Úhel otáčení vrtací hlavy: | 360 ° |
| Průměr sloupu: | 200 mm |
| Rozměry základny: | 515 × 570 mm |
| Příkon: | 2 200 / 2 800 W |

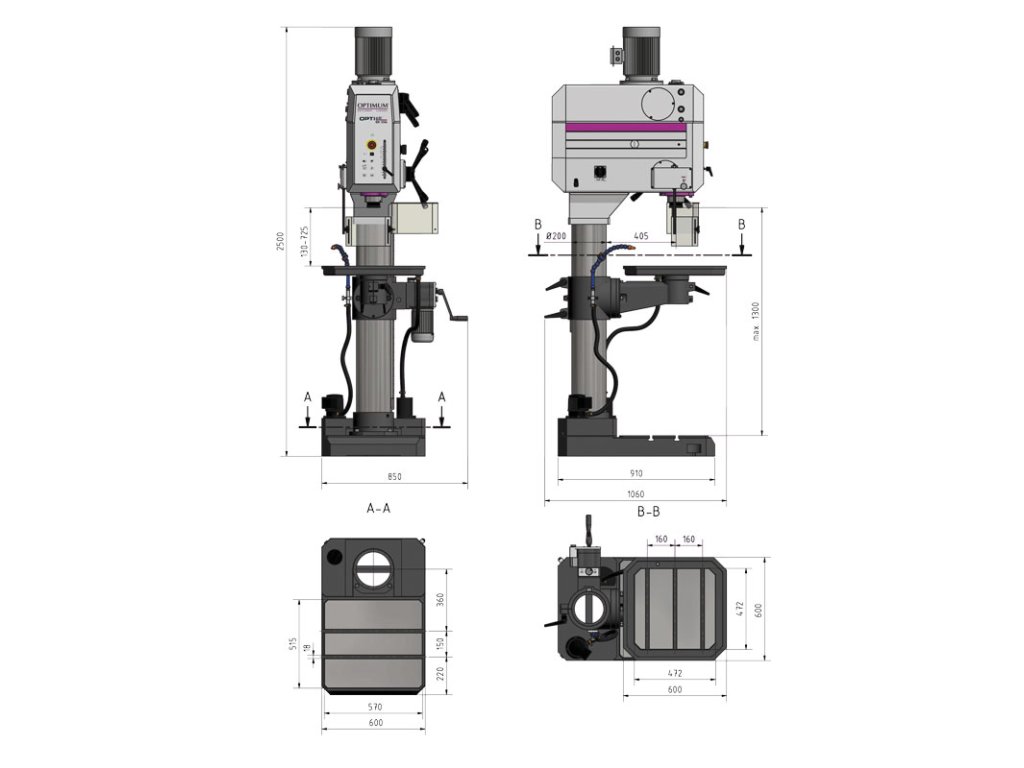

| Rozměry (š × v × h): | 1 050 × 2 500 × 850 mm |
