Detailní popis produktu
Industriální standard s Vario pohonem
Hlavní přednosti

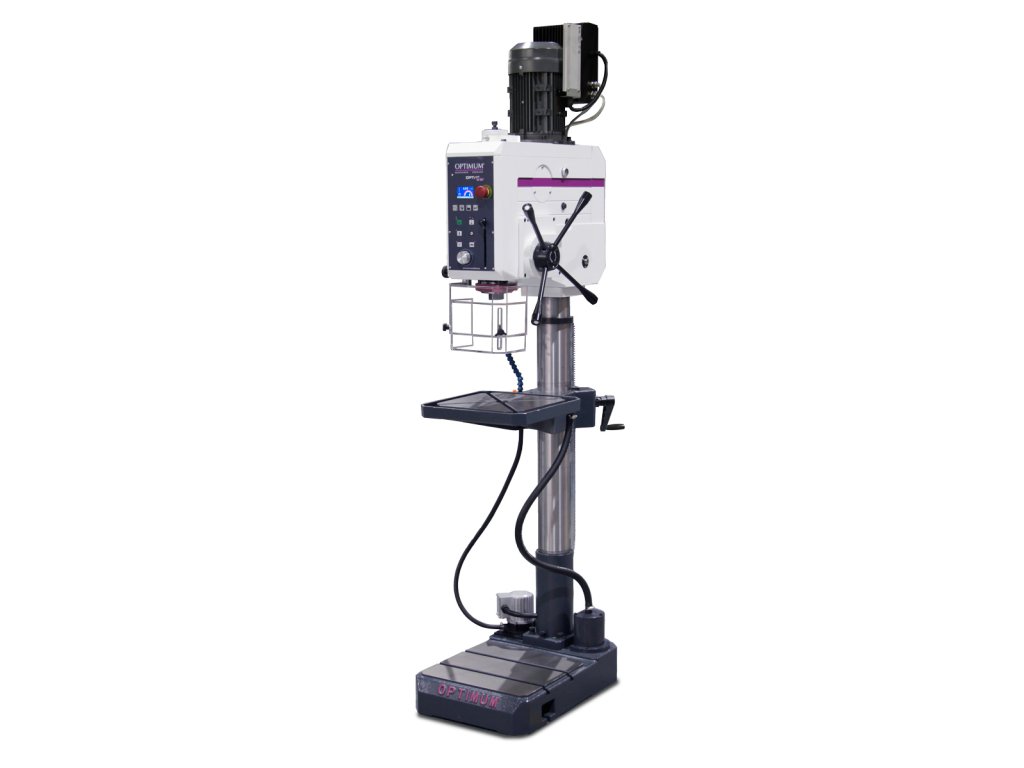

Sloupová vrtačka OPTIMUM® OPTIdrill DH 35 V je konstruována pro nejtěžší průmyslové nasazení. Její základem je stabilní, silnostěnný litinový sloup o průměru 115 mm, který ve spojení s masivní základnou pohlcuje veškeré vibrace. Stroj je vybaven moderní elektronickou regulací otáček, která umožňuje měnit rychlost vřetene plynule v širokém rozsahu, což je klíčové pro optimalizaci řezných podmínek u různých materiálů. Unikátní vlastností je elektromagnetické spínání strojního posuvu přímo na rukojetích a pokročilý závitovací cyklus s automatickou změnou směru. Díky integrovanému chlazení v základně a výkonnému 2,2 kW motoru se jedná o vysoce produktivní stroj pro výrobu hlubokých otvorů a velkých závitů.
01

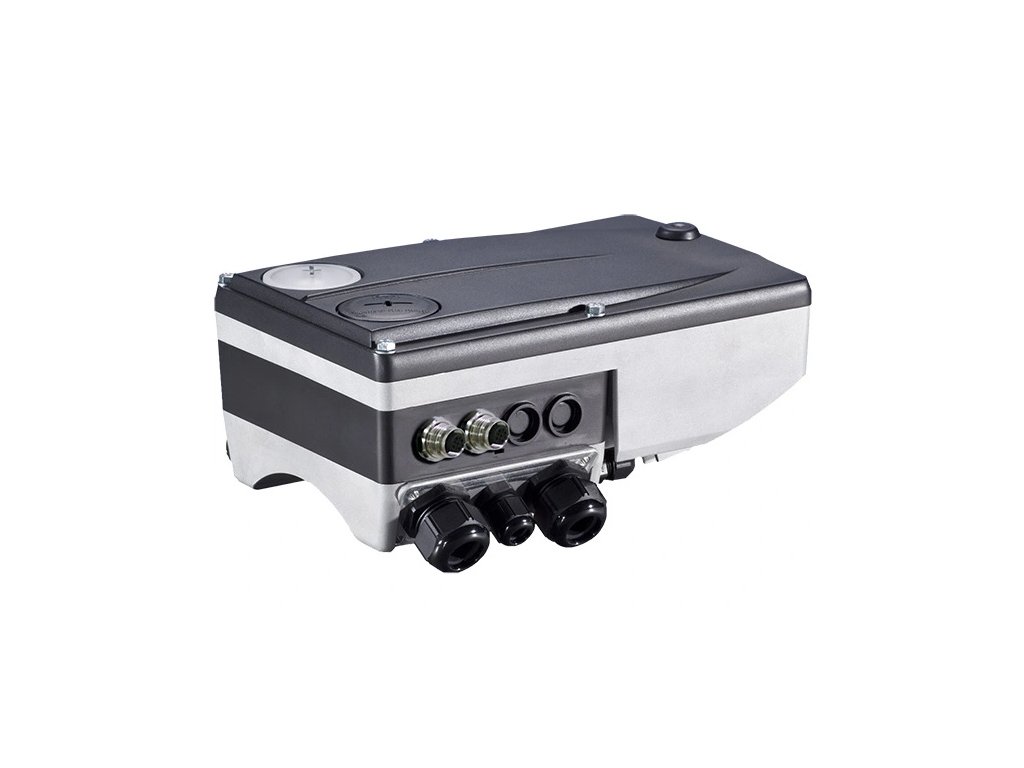

Vario regulace
Plynulá změna otáček (30–2950 ot/min) ve 4 stupních zajišťuje maximální krouticí moment v celém rozsahu.
02
Automatický posuv
Strojní posuv pinoly se 3 rychlostmi a elektromagnetickým spínáním radikálně snižuje únavu obsluhy.
03
Závitování do M20
Integrovaný závitovací cyklus s nastavitelnou hloubkou a automatickým přepnutím směru otáčení.
04
Masivní litina
Těžké provedení (365 kg) a silnostěnný sloup zaručují stabilitu, kterou levnější modely postrádají.
05
Vnitřní chlazení
Kompletní chladicí soustava s čerpadlem a nádrží je zabudována přímo v litinové základně stroje.
06
Ergonomie a bezpečnost

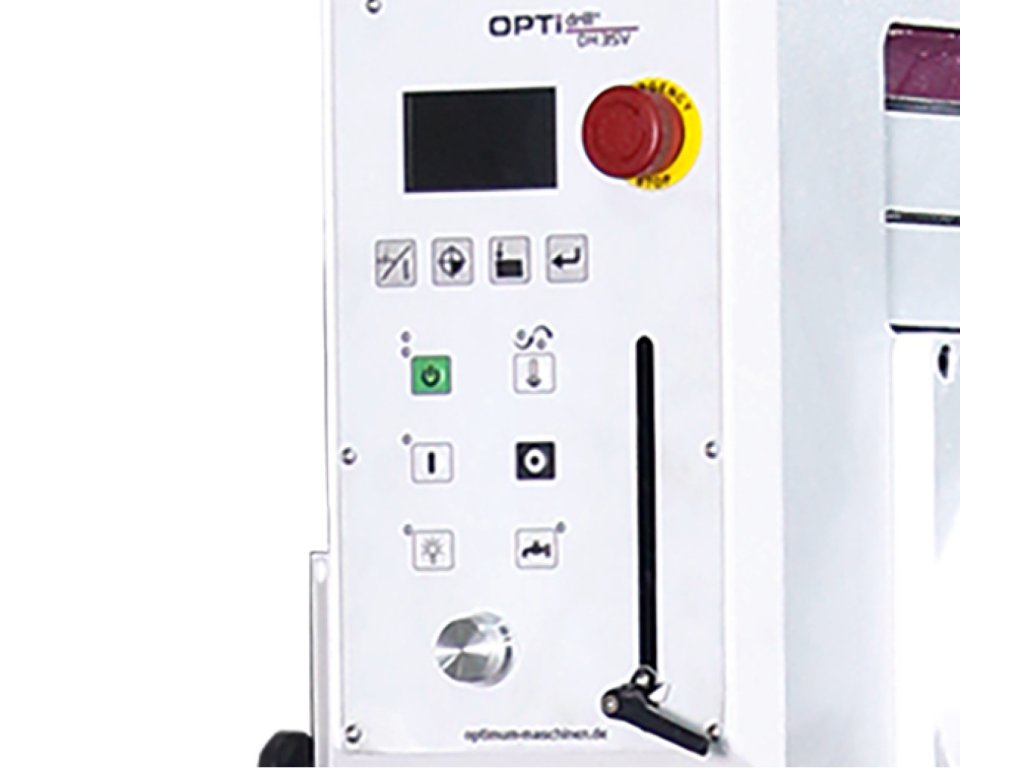

Ovládací panel odolný proti špíně, LED osvětlení v hlavě a bezpečnostní elektronika 24 V DC.
Oblasti nasazení
Kde DH 35 V dominuje
Technický list
Podrobné parametry
Vřeteno a pohon
Elektronicky regulovatelné otáčky ve 4 stupních pro optimální krouticí moment.
Umožňuje upnutí velkých vrtáků a frézovacích trnů s vysokou přesností.
Velký zdvih pinoly s nastavitelným hloubkovým dorazem pro přesné slepé otvory.
Výkonný pohon dimenzovaný pro nepřetržitý průmyslový provoz.
Pracovní prostor a stůl
Masivní stůl s diagonálními drážkami a žlábkem pro odvod chladicí emulze.
Dovoluje vrtání a závitování pod libovolným úhlem bez speciálních přípravků.
Vzdálenost mezi osou vřetene a sloupem pro obrábění širokých dílů.
Možnost vrtání extrémně vysokých obrobků upevněných přímo na základně.
Rozměry a ostatní údaje
Vysokopevnostní litinový sloup zajišťuje tuhost celé sestavy.
Přesně obrobená plocha základny se dvěma rovnoběžnými T-drážkami.
Robustní stroj s výškou přes 2 metry pro profesionální dílny.
Co najdete v zásilce
Rozsah dodávky
1
OPTIMILL DH 35 V
Sloupová vrtačka v kompletní sestavě s motorem a chlazením
2
Rychloupínací hlavička 1 – 16 mm (B16)
Pro vrtáky s válcovou stopkou
3
Upínací trn MK 4 / B16
Pro připojení vrtací hlavičky do vřetene stroje
4
Provozní vybavení
Integrované LED osvětlení, filtr na třísky a vestavěný vyrážeč nástrojů
Často kladené dotazy
Otázky a odpovědi

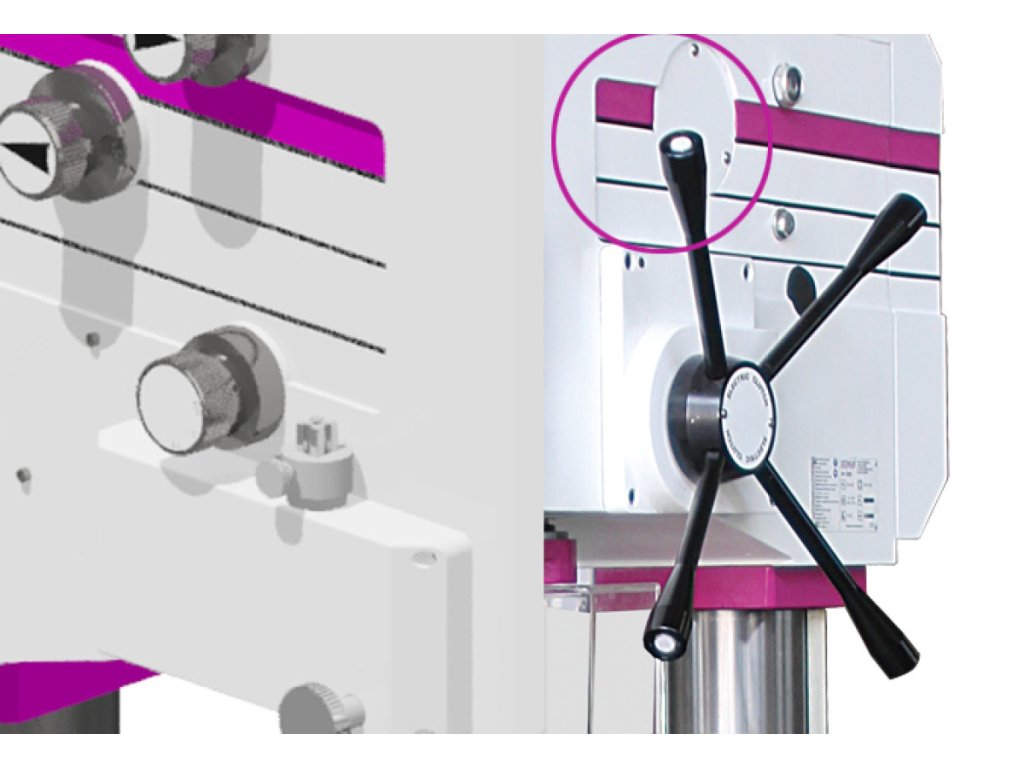

Jde o špičkový systém ovládání, kdy strojní posuv pinoly neaktivujete mechanickou pákou, ale jednoduchým stisknutím tlačítka přímo na rukojeti vřetene. Spojka pak okamžitě zahájí automatický pohyb pinoly do řezu.
Stroj umožňuje uvolnit vrták nebo sklíčidlo MK 4 jednoduchým pohybem pinoly do horní polohy. Nemusíte používat klasický vyrážecí klín a kladivo, což výrazně šetří vřeteno a ložiska před rázovým poškozením.
Ano, model DH 35 V má kompletní vestavěný chladicí systém. Čerpadlo i nádrž jsou v základně. Součástí je také speciální filtr, který čistí kapalinu od velkých třísek, čímž chrání čerpadlo před poškozením.
Ano, vrtačka má dostatečný krouticí moment a otáčky již od 30 ot/min, což je ideální pro řezání závitů do oceli až do velikosti M20. Závitovací cyklus zajistí automatické přepnutí směru po dosažení nastavené hloubky.
🛠️ Rada specialisty Tomek Nářadí:
DH 35 V je skutečný pracant, kterého v dílně nepřehlédnete. Pokud chcete využít její potenciál naplno, doporučuji investovat do kvalitních kobaltových vrtáků MK 4 a pro řezání závitů dokoupit originální nožní pedál. Ten vám uvolní obě ruce pro manipulaci s materiálem. Při instalaci dbejte na dokonalé vyrovnání základny a její ukotvení k podlaze – 365 kg sice drží skvěle, ale při vrtání průměrů nad 30 mm jsou síly v záběru obrovské a stabilita je základem bezpečnosti i přesnosti.
Doplňkové parametry
| Kategorie: | Sloupové vrtačky |
|---|---|
| EAN: | 4030635049163 |
| Značka: | OPTIMUM® |
| ? Příkon: | 2 200 W |
| ? Napětí: | 400 V |
| Vrtací výkon trvalý | ocel: | 26 mm |
| Vrtací výkon max. | ocel: | 35 mm |
| Max. vrtací hloubka: | 125 mm |
| Max. závitovací výkon: | M20 |

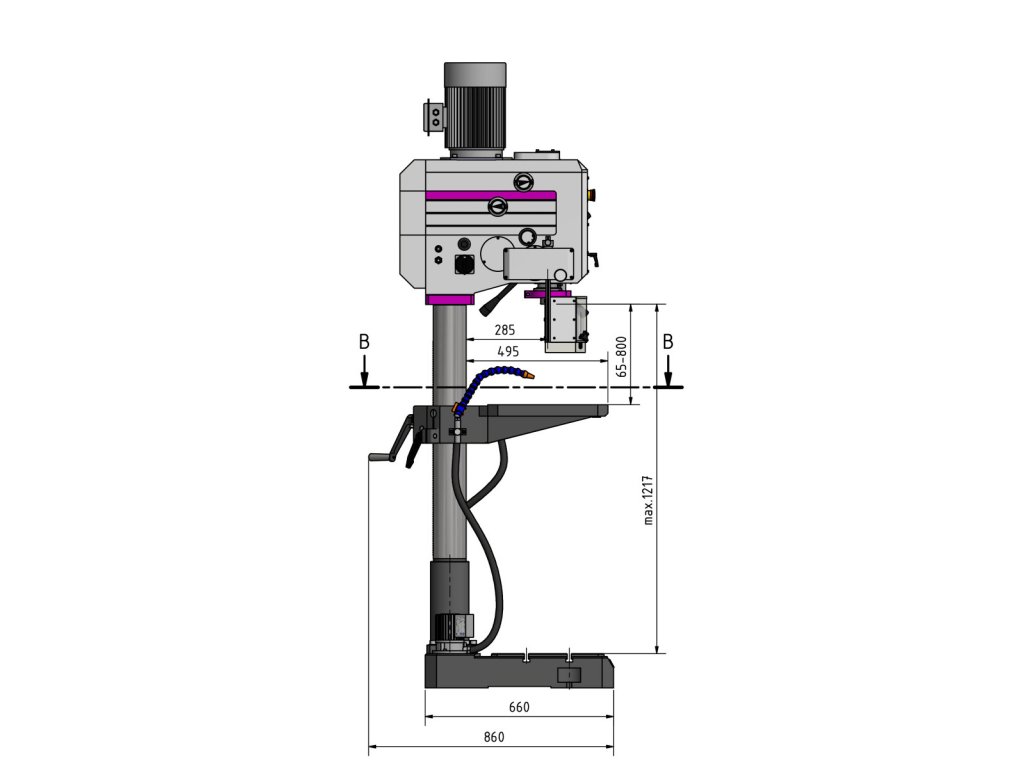

| Vyložení: | 285mm |

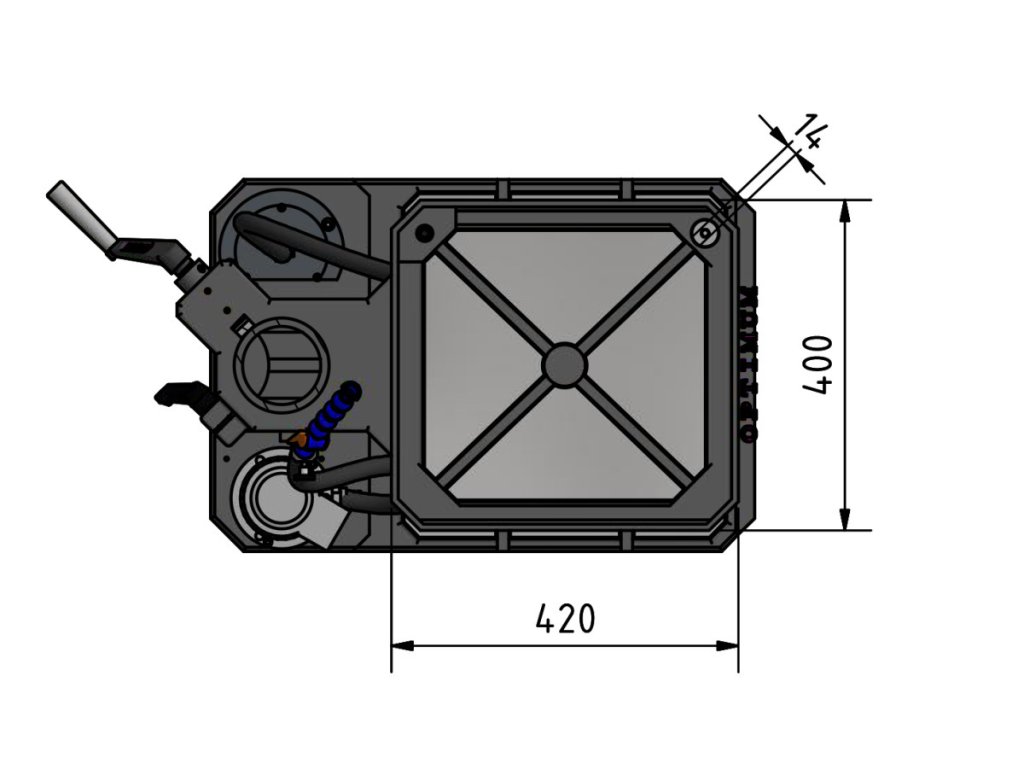

| Rozměry pracovního stolu: | 400×420mm |
| T-drážky | počet: | stůl 2 / základna 2 |
| T-drážky | velikost drážky: | stůl 14 mm / základna 14 mm |
| T-drážky | rozteč: | stůl diagonálně / základna 150 mm |
| Kužel vřetena: | MK4 |
| Strojní posuv vřetene: | 3 rychlostí / 0,05 – 0,15 mm/ot. |
| Otáčky: | 30–2950ot/min |
| Plynulá změna otáček: | Ano |
| Počet rychlostních stupňů: | 4, elektronicky regulovatelné |
| Min. vzdálenost vřetene a stolu: | 65 mm |
| Max. vzdálenost vřetene a stolu: | 800 mm |
| Max. vzdálenost vřetene a základny: | 1217 mm |
| Úhel naklopení stolu vlevo/vpravo: | -90° °až +90° ° |
| Úhel otáčení vrtací hlavy: | 360 ° |
| Průměr sloupu: | 115 mm |

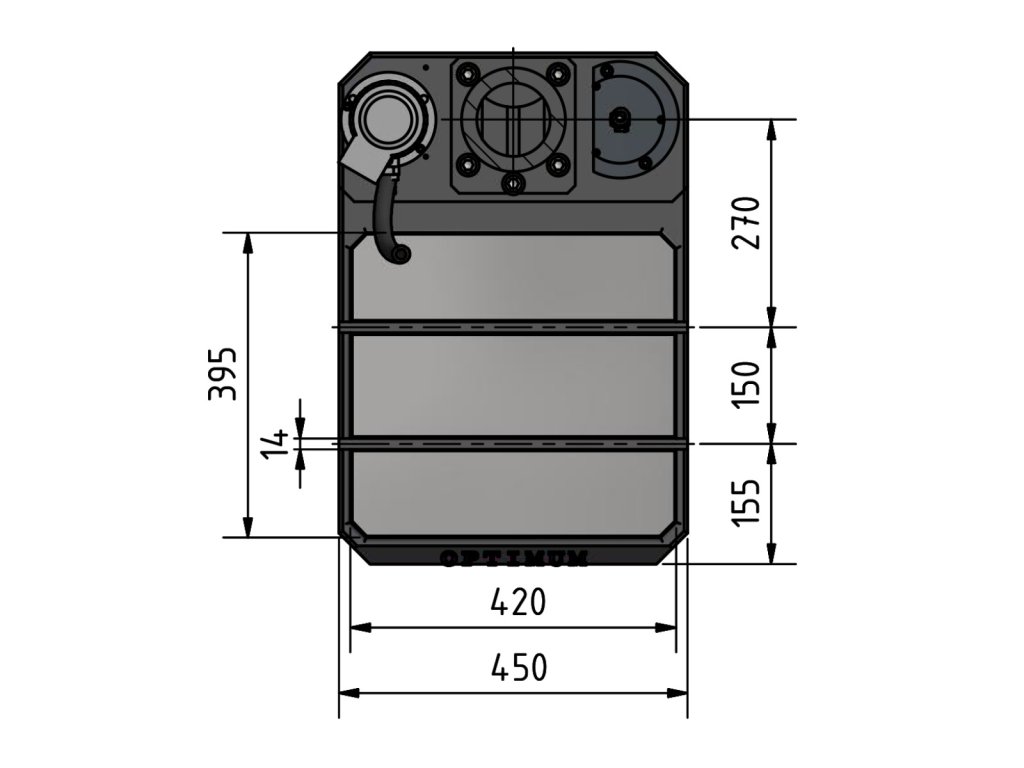

| Rozměry základny: | 420×395mm |

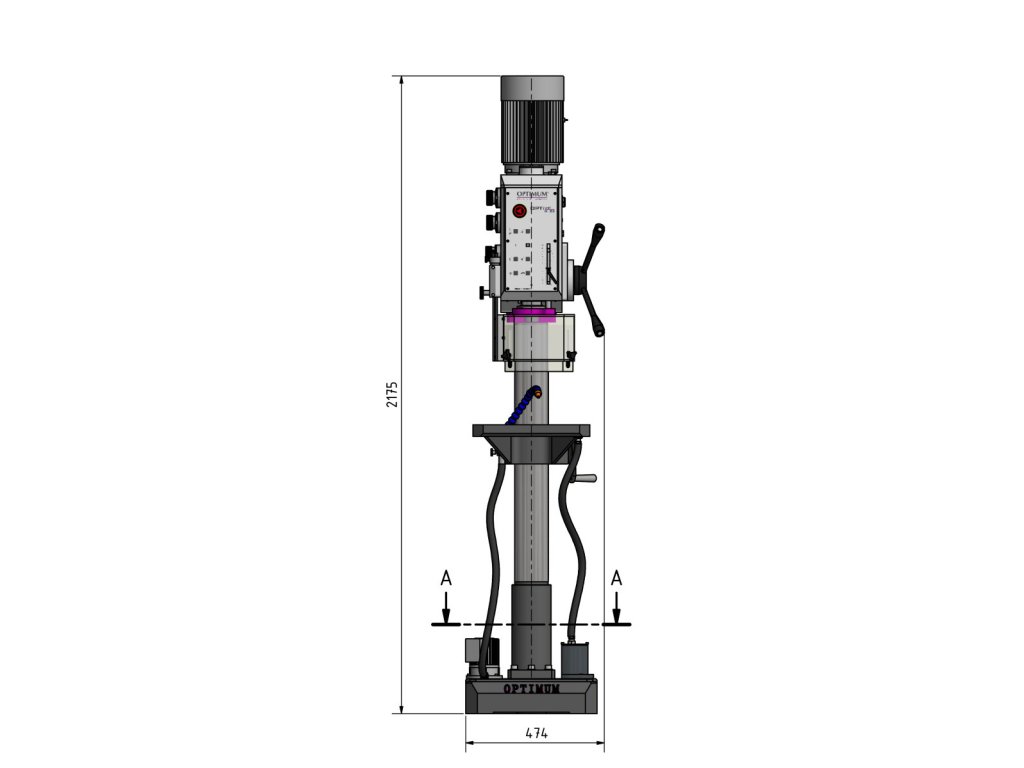

| Rozměry (š × v × h): | 860×2175×474 mm |
| Hmotnost: | 365 kg |
