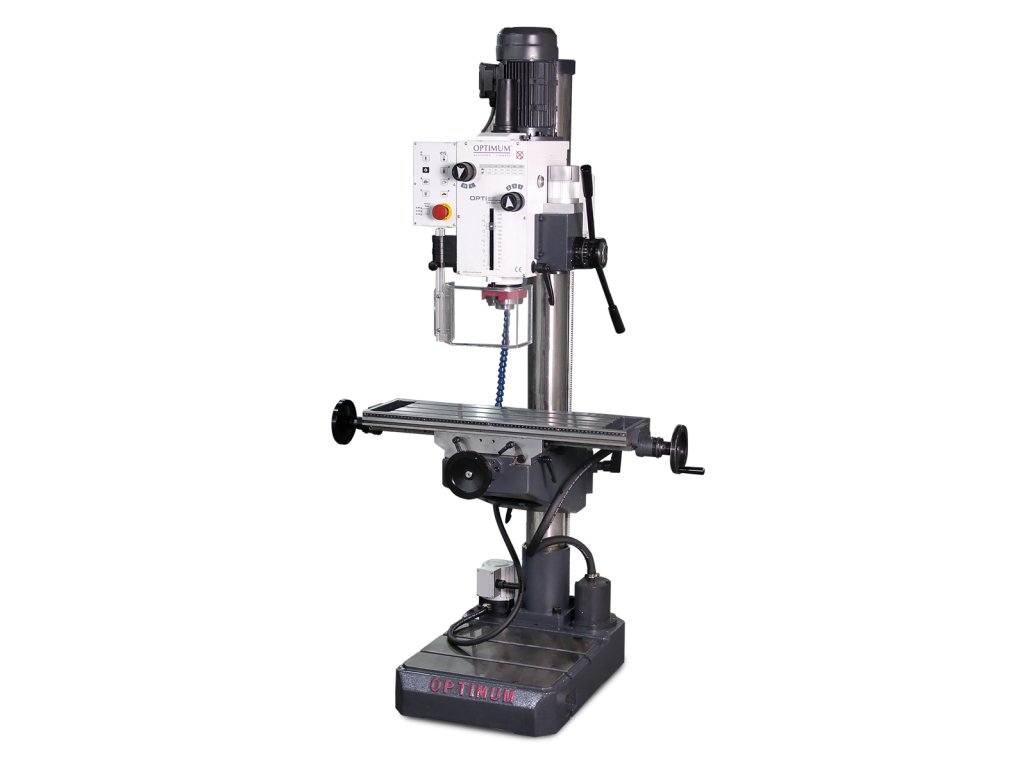

Sloupová převodová vrtačka OPTIMUM® OPTIdrill DH 40 CTPE
Kód: 3035353
Související produkty
_rychloupinaci-hlavicka-1-16-mm--mk4.jpg?662f80ea
)
_upinaci-trn-mk4--b16-pro-vrtaci-hlavicku.jpg?662f80ea
)
_presne-podkladaci-desky-sada-20-ks.jpg?662f80ea
)
_horizontalne-vertikalni-kruhovy-delici-stul-rt-150.jpg?662f80ea
)
_strojni-sverak-fms-100.jpg?662f80ea
)
Detailní popis produktu
Hybridní výkon pro vrtání i frézování
Hlavní přednosti
Sloupová vrtačka OPTIMUM® OPTIdrill DH 40 CTPE představuje vysoce univerzální řešení pro nástrojárny a údržbářské dílny. Od běžných sloupových vrtaček se liší masivním křížovým stolem, který umožňuje přesné polohování a frézovací operace s nožovými hlavami do ø 76 mm. Srdcem stroje je robustní převodovka s broušenými koly v olejové lázni, zajišťující tichý chod a obrovský krouticí moment v 12 rychlostních stupních. Díky samostatnému motoru pro strojní posuv pinoly a integrovanému závitovacímu cyklu se jedná o vysoce produktivní stroj, který zvládne vrtání do oceli až do ø 32 mm s naprostou suverenitou.
01
Velký křížový stůl
Pracovní plocha 730 × 210 mm s rybinovým vedením a klínovými lištami umožňuje přesné frézování a vrtání v souřadnicích.
02
Samostatný posuv
Pinola je vybavena vlastním motorem strojního posuvu, což zajišťuje konstantní tlak do řezu nezávisle na otáčkách vřetene.
03
Závitovací cyklus
Integrovaná funkce pro strojní řezání závitů výrazně zrychluje produkci a zvyšuje kvalitu vnitřních závitů.
04
Litinová stabilita
Těžké, masivní provedení z šedé litiny o váze 350 kg efektivně pohlcuje veškeré vibrace při obrábění.
05
Převody v oleji
Broušená převodová kola běžící v olejové lázni zaručují extrémně klidný chod a dlouhou životnost mechanických částí.
06

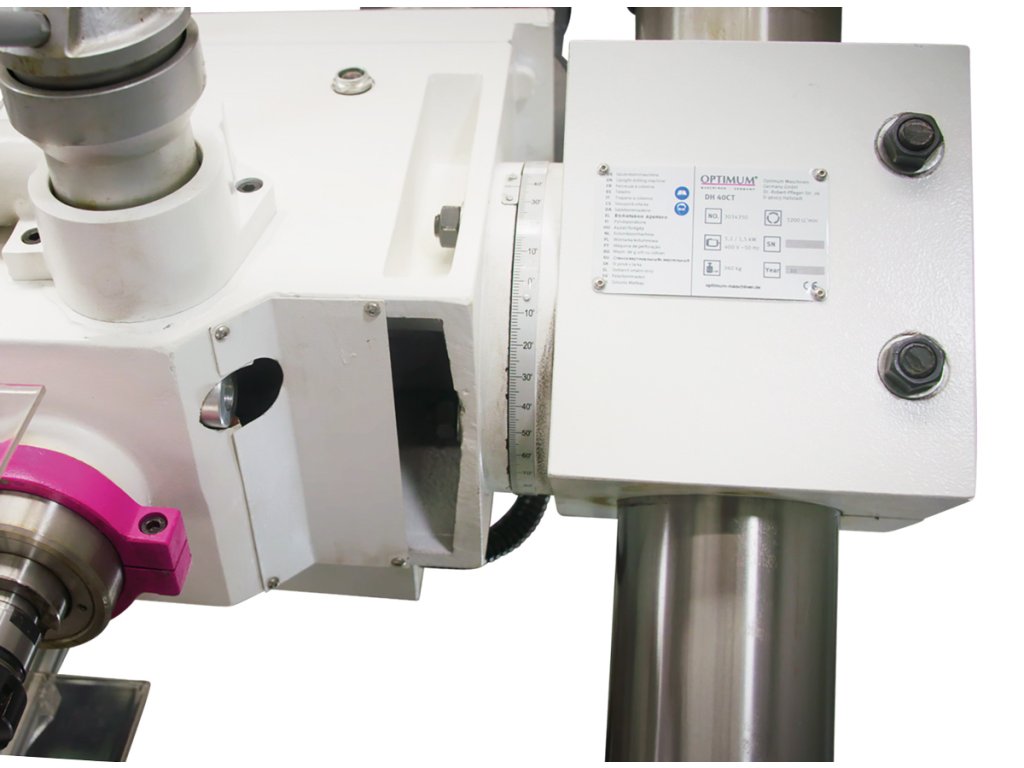

Naklápěcí hlava
Frézovací hlavu lze naklopit v rozsahu ± 45°, což umožňuje úhlové vrtání a frézování šikmých ploch.
Kde DH 40 CTPE exceluje
Oblasti nasazení
Technický list
Specifikace stroje
Vřeteno a frézovací kapacita
Stroj umožňuje efektivní srovnání ploch širokými hlavami i dlabání drážek stopkovými frézami.
Velký zdvih pinoly s nastavitelným dorazem hloubky v rozsahu 0–120 mm pro hluboké otvory.
Možnost náklonu celé vrtací/frézovací hlavy pro obrábění šikmých ploch a vrtání pod úhlem.
Pohon a chlazení
Výkonný dvoustupňový motor průmyslové kvality zajišťuje plynulý chod v obou rychlostních režimech.
Vestavěný systém chlazení nástroje prodlužuje životnost vrtáků a zlepšuje kvalitu povrchu.
Co obdržíte v zásilce
Rozsah dodávky
1
OPTIMILL DH 40 CTPE
Vrtačko-frézka s křížovým stolem a chladicí soustavou
2
Vrtací hlavička B 16
Pro upnutí vrtáků s válcovou stopkou v rozsahu 1 – 13 mm
3
Upínací trn MK 4 / B 16
Pro připojení vrtací hlavičky do vřetene stroje
4
Redukční pouzdro MK 4 / MK 3
Umožňuje použití nástrojů s menší stopkou MK 3
5
Montážní příslušenství
T-matice a seřizovací nářadí pro údržbu a nastavení
Často kladené dotazy
Otázky a odpovědi
Ano, frézovací/vrtací hlava je naklápěcí v rozsahu ± 45°. To ve spojení s křížovým stolem umožňuje frézování fází, šikmých drážek a úhlové vrtání bez nutnosti podkládání obrobku.
Vrtačka má samostatný motor pro posuv pinoly. Stroj se sám "zavrtává" do materiálu nastavenou silou, což zajišťuje precizní otvor, prodlužuje životnost vrtáků a šetří fyzickou sílu obsluhy.
Převodovka běží v olejové lázni. Stačí pravidelně kontrolovat hladinu oleje přes olejoznak a v předepsaných intervalech provádět výměnu olejové náplně, aby byl zajištěn trvale tichý a hladký chod.
Ano, model DH 40 CTPE vyžaduje třífázové napájení 400 V. Je to nezbytné pro stabilní výkon 1,5kW dvoustupňového motoru, který pohání robustní převodovou hlavu.
🛠️ Rada specialisty Tomek Nářadí:
Model DH 40 CTPE je unikátní "obojživelník". Pokud hledáte vrtačku, ale občas potřebujete srovnat plochu nebo vyfrézovat drážku a nemáte místo na dva stroje, je toto ideální volba. Právě křížový stůl s rybinovým vedením je klíčem k vysoké přesnosti polohování otvorů. Při frézování oceli doporučuji vždy používat vestavěný systém chlazení a pevný strojní svěrák Optimum, abyste využili plný potenciál 350kg litinové konstrukce. Nezapomeňte pravidelně mazat vodicí dráhy křížového stolu přes maznice, udržíte tak stroj bez vůlí po celá desetiletí!
Doplňkové parametry
| Kategorie: | Sloupové vrtačky |
|---|---|
| EAN: | 4030635049286 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Vrtací výkon trvalý | ocel: | 28 mm |
| Vrtací výkon max. | ocel: | 32 mm |
| Max. vrtací hloubka: | 120 mm |
| Max. průměr stopkové frézy: | 25 mm |
| Max. průměr nožové hlavy: | 76 mm |
| Rozměry pracovního stolu: | 730×210mm |
| Max. zatížení stolu: | 50 kg |
| T-drážky | počet: | 3 |
| T-drážky | velikost drážky: | 14 mm |
| T-drážky | rozteč: | 63 mm |
| Kužel vřetena: | MK4 |
| Otáčky: | 95–3200ot/min |
| Plynulá změna otáček: | Ne |
| Počet rychlostních stupňů: | 2 × 6 |
| Max. vzdálenost vřetene a stolu: | 600 mm |
| Max. vzdálenost vřetene a základny: | 920 - 1180 mm |
| Průměr pinoly: | 75 mm |
| Úhel naklopení frézovací hlavy: | -45 °až +45 ° |
| Rozměry (š × v × h): | 1060×2090×745 mm |
| Hmotnost: | 350 kg |
