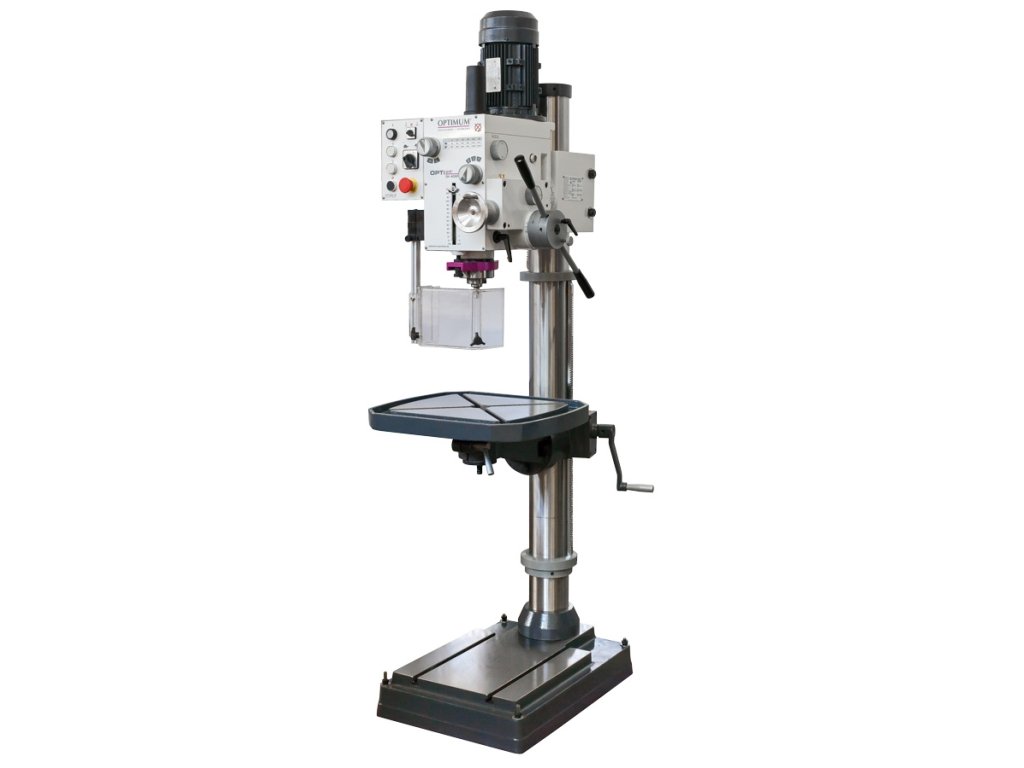

Sloupová převodová vrtačka OPTIMUM® OPTIdrill DH 40 GP
Kód: 3034361
Související produkty
_rychloupinaci-hlavicka-0-10-mm--b16.jpg?662f80ea
)
_redukcni-pouzdro-mk4-mk3.jpg?662f80ea
)
_redukcni-pouzdro-mk4-mk2.jpg?662f80ea
)
_zavitorezna-hlava-m5---m12--b16.jpg?662f80ea
)
_klinovy-vyrazec-msp2-pro-mk4-mk6.jpg?662f80ea
)
_strojni-sverak-opti-bsi-140.jpg?662f80ea
)
_strojni-sverak-opti-bsi-200.jpg?662f80ea
)
_narazeci-uhelnik-90.jpg?662f80ea
)
Detailní popis produktu
Industriální síla a převodová tuhost
Hlavní přednosti
Sloupová vrtačka OPTIMUM® OPTIdrill DH 40 GP představuje profesionální řešení pro provozy, které vyžadují maximální krouticí moment a precizní vedení nástroje. Srdcem stroje jsou broušená převodová kola běžící v olejové lázni, která zajišťují extrémně klidný chod a dlouhou životnost mechanických částí. Stroj je vybaven dvoustupňovým elektromotorem a automatickým strojním posuvem, který se po dosažení nastavené hloubky samočinně vypne a vrátí pinolu do výchozí polohy. Masivní litinové provedení a široký rozsah otáček dělají z tohoto modelu univerzální nástroj pro vrtání velkých průměrů i strojní řezání závitů do M16.
01
Převody v olejové lázni
Broušená ozubená kola mazaná olejem zaručují tichý provoz a minimální opotřebení i při nepřetržitém nasazení.
02
Inteligentní strojní posuv
Třírychlostní automatický posuv vřetena s funkcí návratu do výchozí polohy šetří námahu obsluhy.
03
Masivní litinové tělo
Celolitinová konstrukce o váze 335 kg efektivně tlumí vibrace a zajišťuje přesnost vrtání pod tlakem.
04
Dvoustupňový motor
Kvalitní pohon s výkonem až 1,5 kW poskytuje 12 rychlostních stupňů pro optimální řezné podmínky.
05
Závitovací výkon M16
Robustní mechanika dovoluje bezpečné strojní řezání závitů do konstrukční oceli až do velikosti M16.
06
Maximální bezpečnost
Výškově nastavitelný kryt sklíčidla s mikrospínačem okamžitě zastaví stroj při otevření.
Oblasti nasazení
Kde DH 40 GP exceluje
Technický list
Podrobné specifikace
Vřeteník a pohon
Velký kužel MK 4 dovoluje upnutí profesionálních nástrojů s vysokou přesností.
Zdvih pinoly 120 mm je nastavitelný pomocí přesné milimetrové stupnice.
Třífázový dvoustupňový motor dimenzovaný pro nepřetržitý průmyslový provoz.
Hlavu lze naklápět pro vrtání pod úhlem a celou hlavou otáčet kolem sloupu.
Pracovní stůl a rozměry
Masivní, přesně obrobený stůl s diagonálními drážkami a dvojitým upnutím.
Možnost vrtání rozměrných obrobků upevněných přímo na základnu stroje.
Industriální rozměry vypovídají o robustnosti celé sloupové konstrukce.
Co obdržíte v zásilce
Rozsah dodávky
1
OPTIMILL DH 40 GP
Základní jednotka sloupové vrtačky s převodovou hlavou
2
Vrtací hlavička 1 – 16 mm
Univerzální sklíčidlo pro vrtáky s válcovou stopkou
3
Kuželový trn MK 4 / B16
Trn pro spojení sklíčidla s vřetenem vrtačky
4
Bezpečnostní prvky
Výškově nastavitelný ochranný kryt sklíčidla s mikrospínačem
Často kladené dotazy
Otázky a odpovědi
Ano, model DH 40 GP disponuje dostatečným krouticím momentem a tuhostí pro řezání závitů v oceli až do velikosti M16. Je nutné pouze zvolit správné otáčky pomocí převodovky.
Na vřeteníku nastavíte požadovanou hloubku vrtání. Po jejím dosažení strojní posuv pinolu samočinně odpojí, pinola se vrátí do horní polohy a vy můžete vyjmout obrobek.
Převodovka běží v olejové lázni, což minimalizuje nároky na údržbu. Stačí pravidelně kontrolovat hladinu oleje přes olejoznak a v předepsaných intervalech provádět výměnu olejové náplně pro zachování tichého chodu.
🛠️ Rada specialisty Tomek Nářadí:
Model DH 40 GP je "pan stroj" pro každou poctivou údržbu nebo strojírenskou dílnu. Právě převody v oleji jsou klíčem k tomu, že tato vrtačka i po deseti letech intenzivního používání běží tiše a bez vůlí. Při instalaci dbejte na dokonalé vyrovnání základny pomocí strojní vodováhy – 335 kg litiny už vyžaduje stabilitu, aby nedocházelo k mikro-vibracím při vrtání průměrů nad 30 mm. Pro maximální využití potenciálu doporučuji dokoupit originální otočný strojní svěrák Optimum a sadu profesionálních MK4 vrtáků.
Doplňkové parametry
| Kategorie: | Sloupové vrtačky |
|---|---|
| EAN: | 4030635046018 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Vrtací výkon trvalý | ocel: | 25 mm |
| Vrtací výkon max. | ocel: | 32 mm |
| Max. vrtací hloubka: | 120 mm |
| Max. závitovací výkon: | M16 |
| Vyložení: | 297mm |
| Rozměry pracovního stolu: | 500×460mm |
| T-drážky | velikost drážky: | 14 mm |
| Kužel vřetene: | MK4 |
| Strojní posuv vřetene: | 0,1 / 0,18 / 0,26 mm/ot. |
| Otáčky: | 95–3200ot/min |
| Plynulá změna otáček: | Ne |
| Počet rychlostních stupňů: | 2 × 6 |
| Max. vzdálenost vřetene a stolu: | 855 mm |
| Max. vzdálenost vřetene a základny: | 1215 mm |
| Úhel naklopení vrtací hlavy: | ± 90 ° |
| Úhel otáčení vrtací hlavy: | 360 ° |
| Průměr sloupu: | 115 mm |
| Rozměry základny: | 385×385mm |
| Rozměry (š × v × h): | 590×1760×700mm |
| Hmotnost: | 290 kg |
