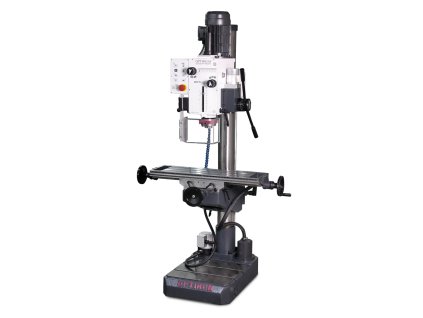

Sloupová převodová vrtačka OPTIMUM® OPTIdrill DH 40 GPE
Kód: 3035357
Související produkty
_rychloupinaci-hlavicka-0-10-mm--b16.jpg?662f80ea
)
_redukcni-pouzdro-mk4-mk3.jpg?662f80ea
)
_redukcni-pouzdro-mk4-mk2.jpg?662f80ea
)
_zavitorezna-hlava-m5---m12--b16.jpg?662f80ea
)
_klinovy-vyrazec-msp2-pro-mk4-mk6.jpg?662f80ea
)
_strojni-sverak-opti-bsi-140.jpg?662f80ea
)
_strojni-sverak-opti-bsi-200.jpg?662f80ea
)
_narazeci-uhelnik-90.jpg?662f80ea
)
Detailní popis produktu
Industriální síla a převodová přesnost
Hlavní přednosti
Sloupová vrtačka OPTIMUM® OPTIdrill DH 40 GPE je navržena pro maximální tuhost a dlouhou životnost v nepřetržitém provozu. Je osazena kvalitním dvoustupňovým průmyslovým elektromotorem, přičemž strojní posuv pinoly disponuje vlastním samostatným pohonem. Srdcem stroje jsou broušená převodová kola běžící v olejové lázni, což zajišťuje extrémně klidný a tichý chod i při maximálním zatížení. Stroj vyniká svou variabilitou – vrtací hlavu lze naklopit o ± 45° a celý křížový stůl je precizně opracován pro přesné polohování obrobku pomocí tří ručních kol. Integrovaná funkce řezání závitů do M16 a chladicí systém dělají z tohoto modelu kompletní obráběcí centrum pro vrtací operace.
01
Samostatný posuv
Strojní posuv pinoly má vlastní motor, což umožňuje konstantní tlak do řezu nezávisle na otáčkách hlavního motoru.
02
Převody v oleji
Broušená kola v olejové lázni minimalizují tření, hluk a opotřebení, což zaručuje dekády spolehlivého provozu.
03
Křížový stůl
Masivní a velký pracovní stůl (500x460 mm) se stupnicí dovoluje přesné nastavení polohy bez nutnosti drahých přípravků.
04
Závitovací cyklus
Funkce pro strojní řezání závitů až do velikosti M16 v oceli výrazně zvyšuje produktivitu výroby.
05
Vysoký krouticí moment
Kužel MK 4 a 12 rychlostních stupňů umožňují vrtat otvory do ø 32 mm v oceli s naprostou stabilitou.
06
Kompletní osvětlení
Moderní LED osvětlení integrované v hlavě stroje zajišťuje perfektní viditelnost na místo řezu za všech podmínek.
Kde DH 40 GPE exceluje
Využití
Technický list
Specifikace stroje
Vřeteno a pracovní rozsah
Vřeteno má velký zdvih pro hluboké otvory a dostatečnou sílu pro řezání závitů v oceli do M16.
MK 4 dovoluje upnutí velkých vrtáků. Vzdálenost osy vřetene od sloupu je 280 mm.
Hlavu lze naklápět pro vrtání pod úhlem a celou hlavou otáčet kolem sloupu o 360°.
Velká pracovní plocha se 2 diagonálními drážkami na stole a 2 drážkami na základně.
Pohon a rozměry
Kvalitní dvoustupňový třífázový motor poskytuje konstantní výkon v obou rychlostních režimech.
Robustní sloup s průměrem 115 mm zajišťuje vysokou stabilitu stroje o výšce přes 2 metry.
Co obdržíte v zásilce
Obsah balení
1
OPTIMILL DH 40 GPE
Základní jednotka sloupové vrtačky s převodovou hlavou
2
Chladicí zařízení
Kompletní soustava s čerpadlem pro dlouhou životnost nástrojů
3
Vrtací hlavička B 16
Pro vrtáky s válcovou stopkou v rozsahu 1 – 13 mm
4
Upínací a redukční prvky
Redukční pouzdro MK4-MK3, kuželový trn MK4/B16 a T-matice
Často kladené dotazy
Otázky a odpovědi
Ano, model DH 40 GPE má naklápěcí vrtací hlavu v rozsahu ± 45°, což umožňuje provádět úhlové řezy a vrtání bez nutnosti speciálních svěráků. Celou hlavou lze navíc otáčet o 360° kolem sloupu.
Vrtačka má vlastní motor pro posuv, který lze nastavit na 3 rychlosti (0,10 / 0,18 / 0,26 mm/ot.). Stroj se sám "zavrtává" do materiálu nastavenou silou, což zajišťuje precizní otvor a šetří fyzickou sílu obsluhy.
Převodovka běží v olejové lázni. Stačí pravidelně kontrolovat hladinu oleje přes olejoznak a v předepsaných intervalech provádět výměnu olejové náplně, aby byl zajištěn trvale tichý a hladký chod.
Ne, model DH 40 GPE vyžaduje třífázové napájení 400 V. Je to nezbytné pro stabilní výkon dvoustupňového motoru (1,5 kW), který pohání robustní převodovku.
🛠️ Rada specialisty Tomek Nářadí:
Model DH 40 GPE je "pan stroj" pro každou poctivou údržbu nebo strojírenskou dílnu. Pokud chcete dosáhnout maximální přesnosti při práci s křížovým stolem, doporučuji pravidelně čistit vodicí dráhy a po práci je lehce konzervovat olejem. Právě olejová lázeň převodovky je klíčem k tomu, že tato vrtačka i po deseti letech intenzivního používání běží tiše a bez vůlí. Při řezání závitů doporučujeme používat kvalitní závitořezné emulze nebo oleje, které spolu s vestavěným chladicím systémem zajistí perfektní povrch závitu i v tvrdé oceli.
Doplňkové parametry
| Kategorie: | Sloupové vrtačky |
|---|---|
| EAN: | 4030635050213 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Vrtací výkon trvalý | ocel: | 28 mm |
| Vrtací výkon max. | ocel: | 32 mm |
| Max. vrtací hloubka: | 120 mm |
| Max. závitovací výkon: | M16 |
| Vyložení: | 280mm |
| Rozměry pracovního stolu: | 500×460mm |
| T-drážky | počet: | stůl 2 / základna 2 |
| T-drážky | velikost drážky: | stůl 14 mm / základna 14 mm |
| T-drážky | rozteč: | stůl diagonálně / základna 63 mm |
| Kužel vřetena: | MK4 |
| Strojní posuv vřetene: | 0,10 / 0,18 / 0,26 mm/ot. |
| Otáčky: | 95–3200ot/min |
| Plynulá změna otáček: | Ne |
| Počet rychlostních stupňů: | 2 × 6 |
| Max. vzdálenost vřetene a stolu: | 785 mm |
| Max. vzdálenost vřetene a základny: | 1215 mm |
| Úhel naklopení vrtací hlavy: | ± 90 ° |
| Úhel otáčení vrtací hlavy: | 360 ° |
| Průměr sloupu: | 115 mm |
| Rozměry základny: | (PRACOVNÍ PLOCHA) 420×410mm |
| Hmotnost: | 335 kg |
| Rozměry (š × v × h): | 590×2050×700 mm |
