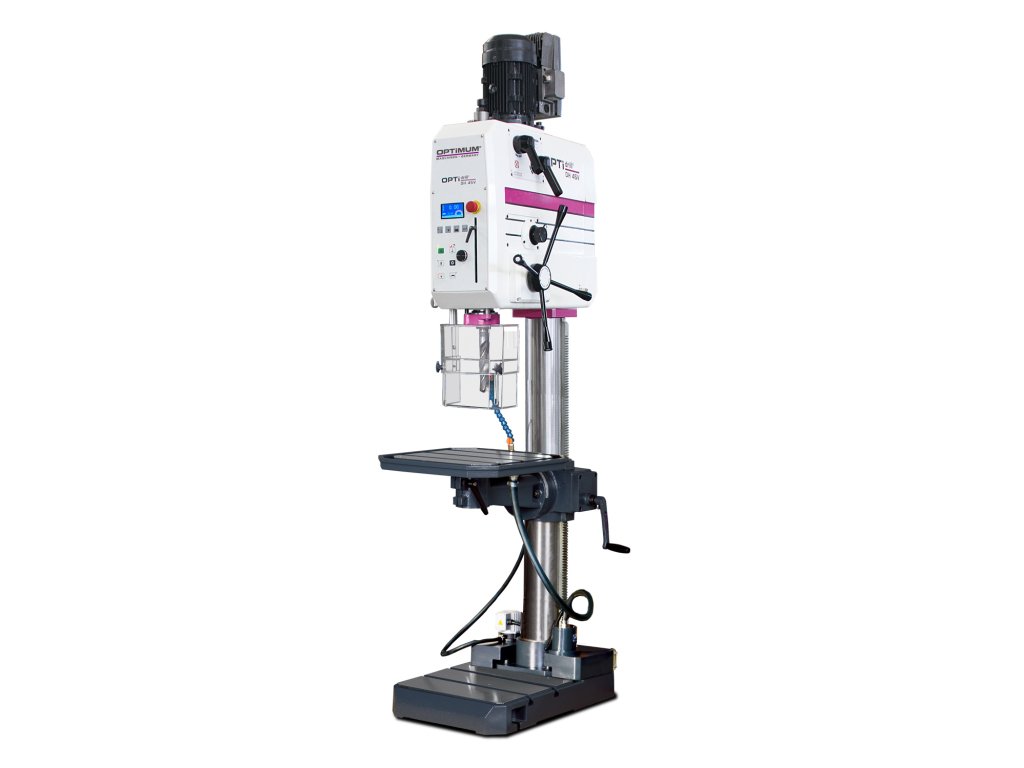

Sloupová převodová vrtačka OPTIMUM® OPTIdrill DH 45 V
Kód: 3034262
Související produkty
_vrtaky-hss--mk2--sada-9-ks.jpg?662f80ea
)
_vrtaky-hss--mk3--sada-9-ks.jpg?662f80ea
)
_rychloupinaci-hlavicka-0-10-mm--b16.jpg?662f80ea
)
_redukcni-pouzdro-mk4-mk3.jpg?662f80ea
)
_redukcni-pouzdro-mk4-mk2.jpg?662f80ea
)
_zavitorezna-hlava-m5---m12--b16.jpg?662f80ea
)
_klinovy-vyrazec-msp2-pro-mk4-mk6.jpg?662f80ea
)
_strojni-sverak-opti-bsi-140.jpg?662f80ea
)
_strojni-sverak-opti-bsi-200.jpg?662f80ea
)
_narazeci-uhelnik-90.jpg?662f80ea
)
Detailní popis produktu
Industriální síla s Vario pohonem
Hlavní přednosti
Sloupová vrtačka OPTIMUM® OPTIdrill DH 45 V je konstruována pro trvalé nasazení v těžkém strojírenství. Její základem je robustní, silnostěnný litinový sloup o průměru 150 mm, který ve spojení s 550 kg vlastní váhy eliminuje veškeré vibrace i při vrtání otvorů o průměru 40 mm. Stroj je vybaven moderní elektronickou regulací otáček, která umožňuje měnit rychlost vřetene plynule bez nutnosti zastavení stroje. Unikátní vlastností je elektromagnetické spínání strojního posuvu pomocí tlačítek přímo na rukojetích, což spolu se závitovacím cyklem do M30 a vestavěným vyrážečem nástrojů dělá z tohoto modelu vysoce efektivní obráběcí centrum.
01
Vario regulace otáček
Plynulá změna otáček ve 4 elektronicky regulovatelných stupních zajišťuje optimální řeznou rychlost pro každý materiál.
02
Elektromagnetický posuv
Strojní posuv pinoly se spouští tlačítky na rukojetích, což zajišťuje maximální ergonomii a bezpečnost obsluhy.
03
Závitovací cyklus M30
Integrovaná funkce pro řezání závitů s automatickou změnou směru otáčení po dosažení nastavené hloubky.
04
Hloubka vrtání 170 mm
Nadstandardní zdvih pinoly umožňuje vrtání velmi hlubokých otvorů na jeden průchod bez nutnosti přenastavování stolu.
05
Litinový monolit
Masivní konstrukce o hmotnosti 550 kg a sloup ø 150 mm zaručují neotřesitelnou stabilitu a geometrickou přesnost.
06
Integrované chlazení
Kompletní chladicí soustava s čerpadlem a nádrží je vestavěna přímo v masivní litinové základně stroje.
Oblasti nasazení
Kde DH 45 V dominuje
Technický list
Podrobné specifikace
Vřeteno a strojní posuv
Profesionální upnutí MK 4 a velká vzdálenost od sloupu pro opracování širokých dílů.
Automatické elektromagnetické zajíždění do řezu volitelné podle průměru nástroje.
Vrtačka disponuje obrovskou silou pro řezání závitů v průmyslovém rozsahu.

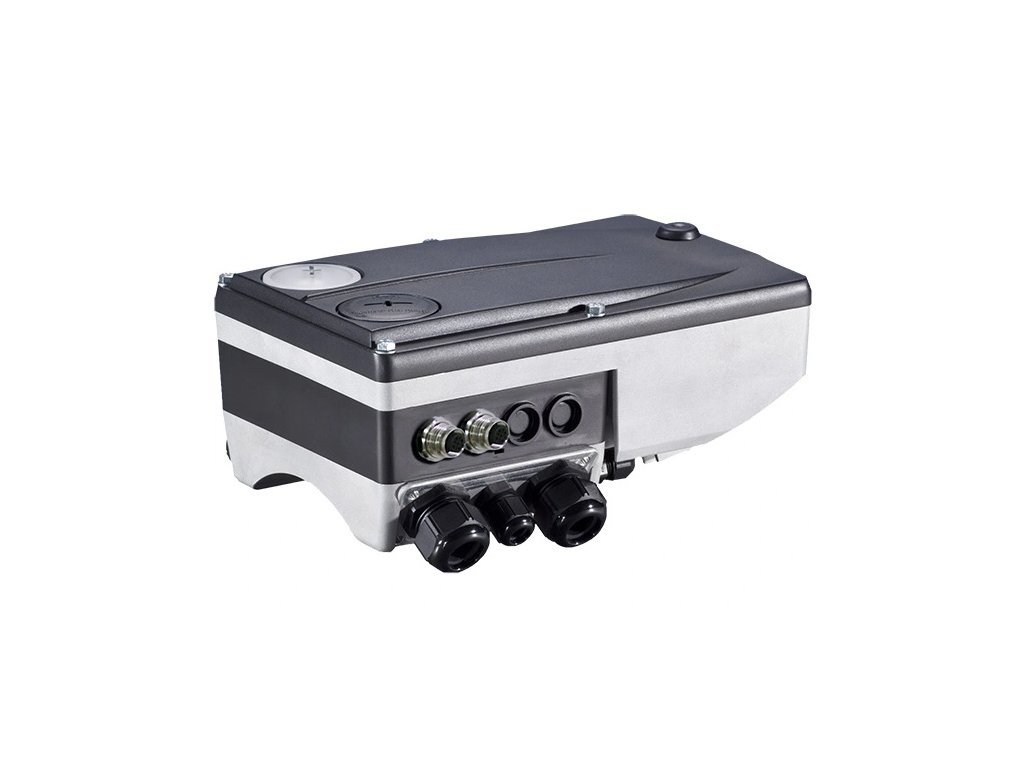

Třífázový pohon dimenzovaný pro nepřetržitou zátěž v provozech.
Pracovní prostor a stůl
Velký pracovní stůl se 3 diagonálními drážkami a žlábkem pro odvod chlazení.
Maximální flexibilita nastavení stolu i celé vrtací hlavy pro atypické úhly.
Po odsunutí stolu lze vrtat obrobky o výšce přes 1,2 metru upevněné na základně.
Silnostěnná litinová konstrukce sloupu je klíčem k tuhosti celého stroje.
Co obdržíte v zásilce
Rozsah dodávky
1
OPTIMILL DH 45 V
Sloupová vrtačka s Vario pohonem a kompletním chlazením
2
Rychloupínací hlavička 1 – 16 mm (B16)
Průmyslové sklíčidlo pro vrtáky s válcovou stopkou
3
Upínací trn MK 4 / B16
Trn pro bezpečné spojení vřetene a vrtací hlavičky
4
Servisní výbava
Integrované LED osvětlení, vyrážeč nástrojů a filtr na třísky
Často kladené dotazy
Otázky a odpovědi
Jde o komfortní systém ovládání, kdy strojní posuv pinoly neaktivujete mechanicky, ale pouhým stisknutím tlačítek přímo na rukojetích posuvu. To umožňuje bleskovou reakci a šetří fyzickou sílu obsluhy.
Stroj je vybaven vestavěným mechanismem, který umožní uvolnit vrták nebo sklíčidlo MK 4 jednoduchým pohybem pinoly do horní polohy. Nemusíte tak používat klasický vyrážecí klín a kladivo.
Ano, kompletní systém chlazení je integrován přímo v základně stroje. Součástí je i filtr na třísky, který chrání čerpadlo před znečištěním a prodlužuje životnost chladicí emulze.
🛠️ Rada specialisty Tomek Nářadí:

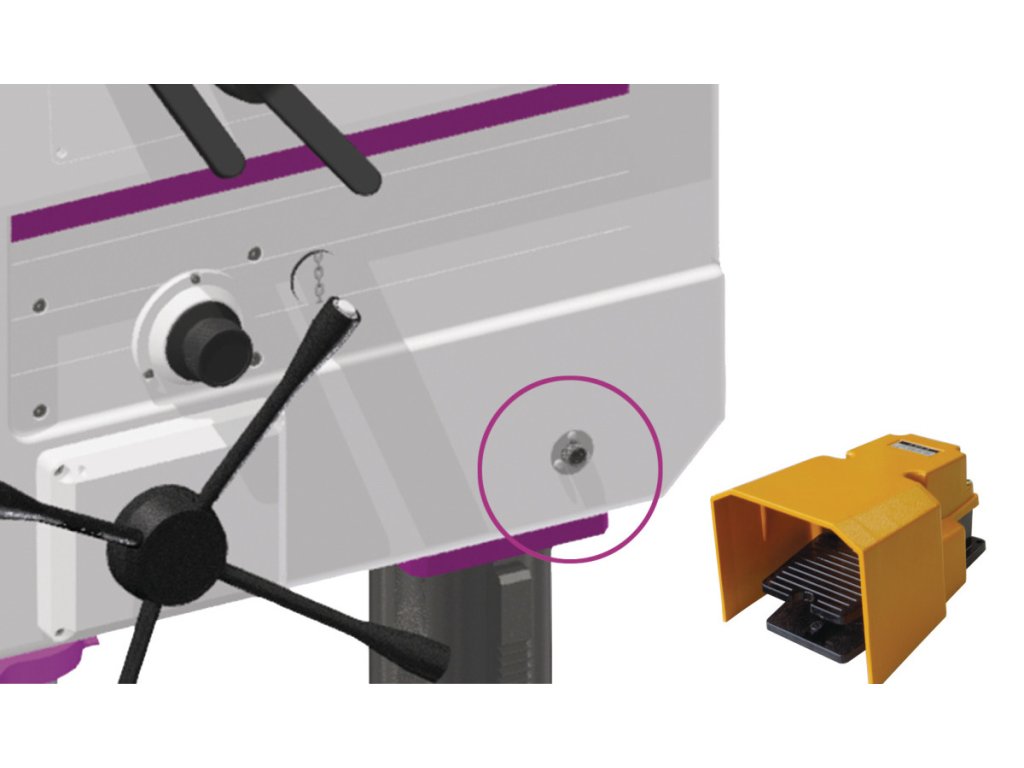

Model DH 45 V je "těžká váha", která v dílně zjednoduší i ty nejtvrdší úkoly. Kombinace nadstandardní hloubky vrtání 170 mm a plynulé Vario regulace je v této třídě unikátní. Důležité upozornění: Vzhledem k hmotnosti 550 kg a výšce přes 2,4 metru doporučuji stroj instalovat na kvalitní betonový podklad a dokonale jej vyrovnat pomocí strojní vodováhy. Pro řezání závitů M30 v oceli rozhodně doporučujeme dokoupit originální nožní pedál, který vám uvolní obě ruce pro bezpečnou manipulaci s rozměrným obrobkem.
Doplňkové parametry
| Kategorie: | Sloupové vrtačky |
|---|---|
| EAN: | 4030635038143 |
| Značka: | OPTIMUM® |
| ? Příkon: | 2 200 W |
| ? Napětí: | 400 V |
| Vrtací výkon trvalý | ocel: | 35 mm |
| Vrtací výkon max. | ocel: | 40 mm |
| Max. vrtací hloubka: | 170 mm |
| Max. závitovací výkon: | M30 |
| Vyložení: | 350mm |
| Rozměry pracovního stolu: | 530×530mm |
| T-drážky | počet: | stůl 3 / základna 2 |
| T-drážky | velikost drážky: | stůl 18 mm / základna 18 mm |
| T-drážky | rozteč: | stůl 125 / základna 150 mm |
| Kužel vřetena: | MK4 |
| Strojní posuv vřetene: | 3 rychlostí / 0,1 | 0,15 | 0,2 mm/ot. |
| Otáčky: | 30–2430ot/min |
| Plynulá změna otáček: | Ano |
| Počet rychlostních stupňů: | 4, elektronicky regulovatelné |
| Min. vzdálenost vřetene a stolu: | 130 mm |
| Max. vzdálenost vřetene a stolu: | 825 mm |
| Max. vzdálenost vřetene a základny: | 1210 mm |
| Úhel naklopení stolu vlevo/vpravo: | -90° °až +90° ° |
| Úhel otáčení vrtací hlavy: | 360 ° |
| Průměr sloupu: | 150 mm |
| Rozměry základny: | 435×480mm |

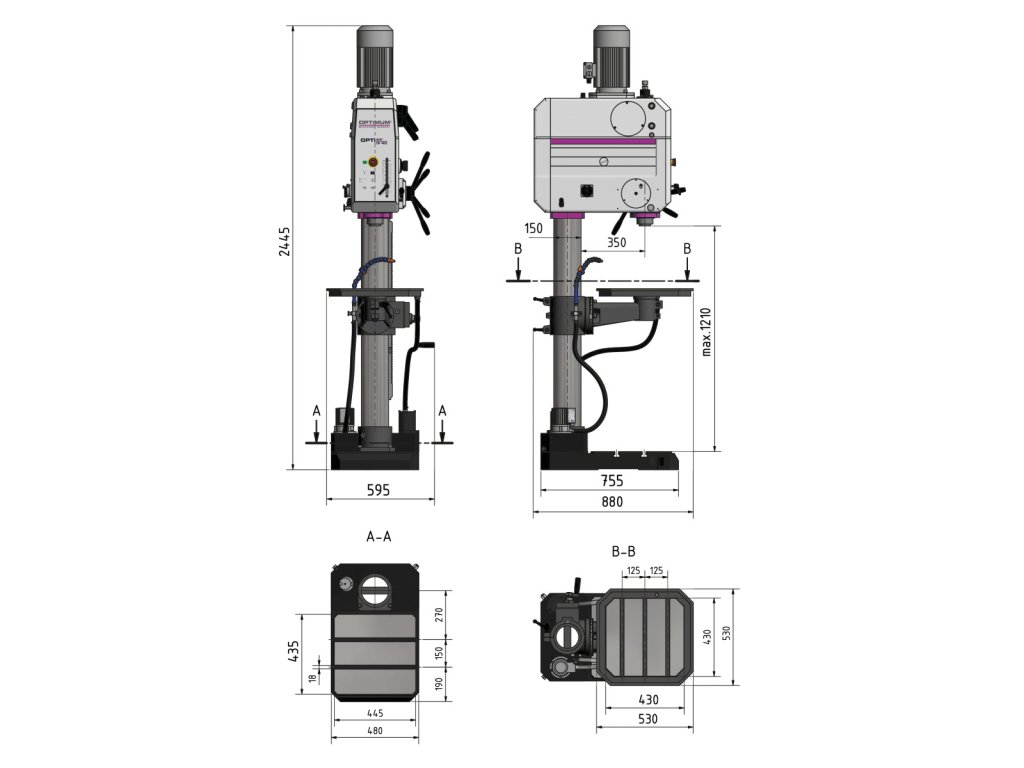

| Rozměry (š × v × h): | 860×2445×595 mm |
| Hmotnost: | 550 kg |
