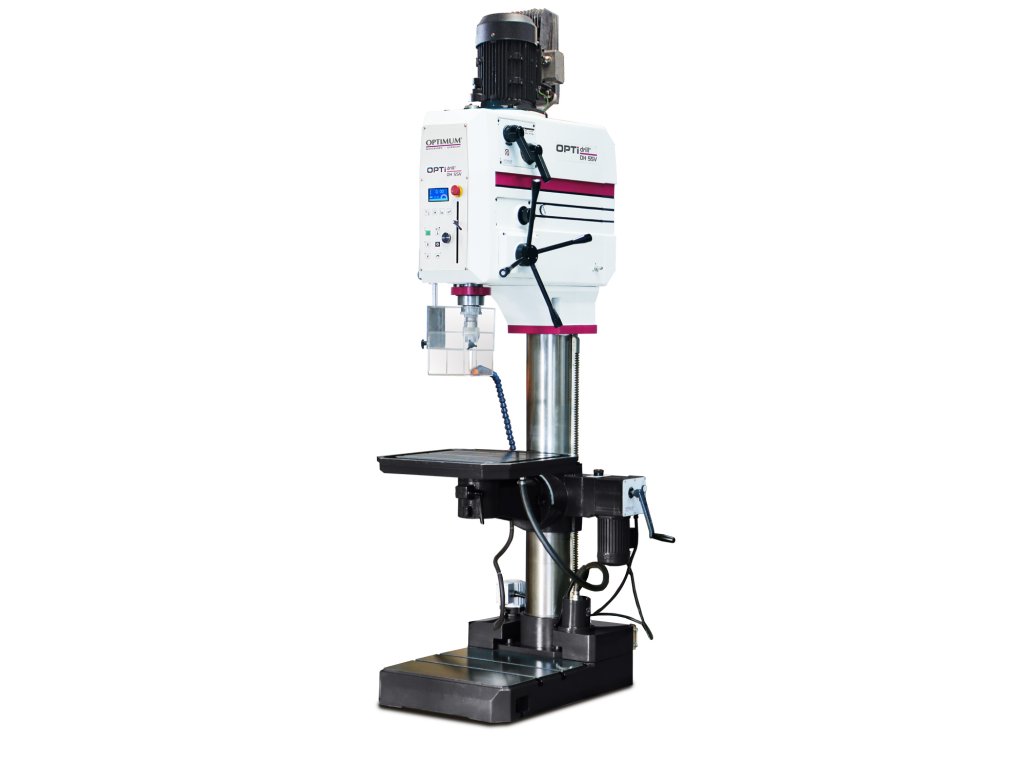

Sloupová převodová vrtačka OPTIMUM® OPTIdrill DH DH 55V
Kód: 3034267
Související produkty
_vrtaky-hss--mk2--sada-9-ks.jpg?662f80ea
)
_vrtaky-hss--mk3--sada-9-ks.jpg?662f80ea
)
_rychloupinaci-hlavicka-0-10-mm--b16.jpg?662f80ea
)
_redukcni-pouzdro-mk4-mk3.jpg?662f80ea
)
_redukcni-pouzdro-mk4-mk2.jpg?662f80ea
)
_zavitorezna-hlava-m5---m12--b16.jpg?662f80ea
)
_klinovy-vyrazec-msp2-pro-mk4-mk6.jpg?662f80ea
)
_strojni-sverak-opti-bsi-140.jpg?662f80ea
)
_strojni-sverak-opti-bsi-200.jpg?662f80ea
)
_narazeci-uhelnik-90.jpg?662f80ea
)
Detailní popis produktu
Nepřekonatelný silák pro nejtěžší průmysl
Hlavní přednosti
Sloupová vrtačka OPTIMUM® OPTIdrill DH 55V není jen obyčejný dílenský stroj – je to industriální monolit o váze 907 kg, který definuje limity přesného vrtání. Srdcem stroje je silnostěnný litinový sloup o průměru 200 mm, který zaručuje, že se vrtačka pod tlakem neprohne ani při vrtání otvorů o průměru 55 mm. Elektronicky řízený Vario pohon umožňuje plynulou změnu otáček v extrémním rozsahu 10 až 3 000 ot/min, což dává obsluze naprostou kontrolu nad řeznými podmínkami. Ve spojení s elektromagneticky spínaným strojním posuvem a automatickým závitovacím cyklem až do M42 jde o nekompromisní pracoviště pro výrobu velkých technologických celků.
01
Vrtání do pr. 55 mm
Extrémní vrtací výkon v oceli dovoluje realizaci nejnáročnějších otvorů bez nutnosti předvrtávání mnoha stupni.
02
Závity M42
Díky obrovskému krouticímu momentu v nízkých otáčkách (od 10 min⁻¹) stroj bezpečně řeže závity industriálních rozměrů.
03
Hmotnost 907 kg
Téměř tuna poctivé litiny pohlcuje veškeré vibrace, což zaručuje zrcadlově čistý povrch otvoru a přesnost lícování.
04
Inteligentní posuv
Třírychlostní strojní posuv pinoly se spouští elektromagneticky tlačítkem přímo na rukojeti, což maximalizuje ergonomii.
05
200 mm sloup
Masivní silnostěnný sloup je základem tuhosti, která u tohoto modelu nemá v kategorii sloupových vrtaček konkurenci.
06

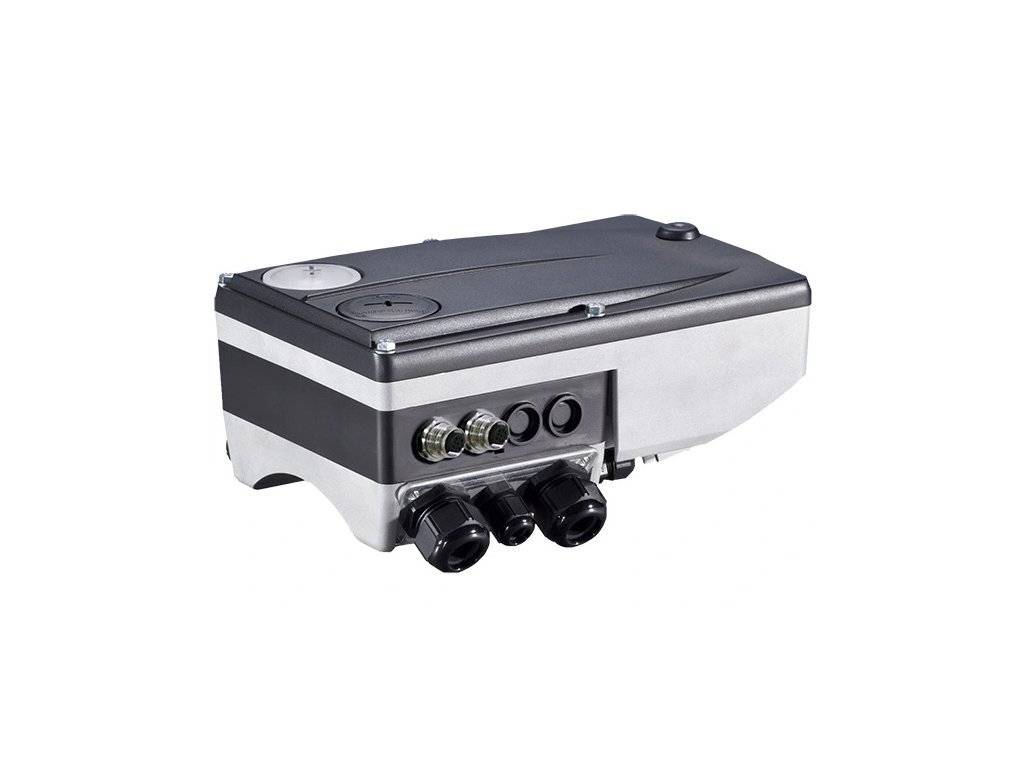

Vario Elektronika
Moderní invertor zajišťuje plynulý náběh a udržení krouticího momentu i při extrémně nízkých otáčkách vřetene.
Maximální nasazení
Kde DH 55V dominuje
Technický list
Podrobné parametry
Vřeteno a strojní posuv
Umožňuje upnutí profesionálních vrtáků a dělících hlav s vysokou souosostí.
Automatické elektromagnetické zajíždění vřetene do řezu s možností volby intenzity.
Nadstandardní zdvih vřetene umožňuje vrtání velmi hlubokých otvorů na jeden průchod.
Velká vzdálenost od sloupu dovoluje pracovat na středech rozměrných obrobků.

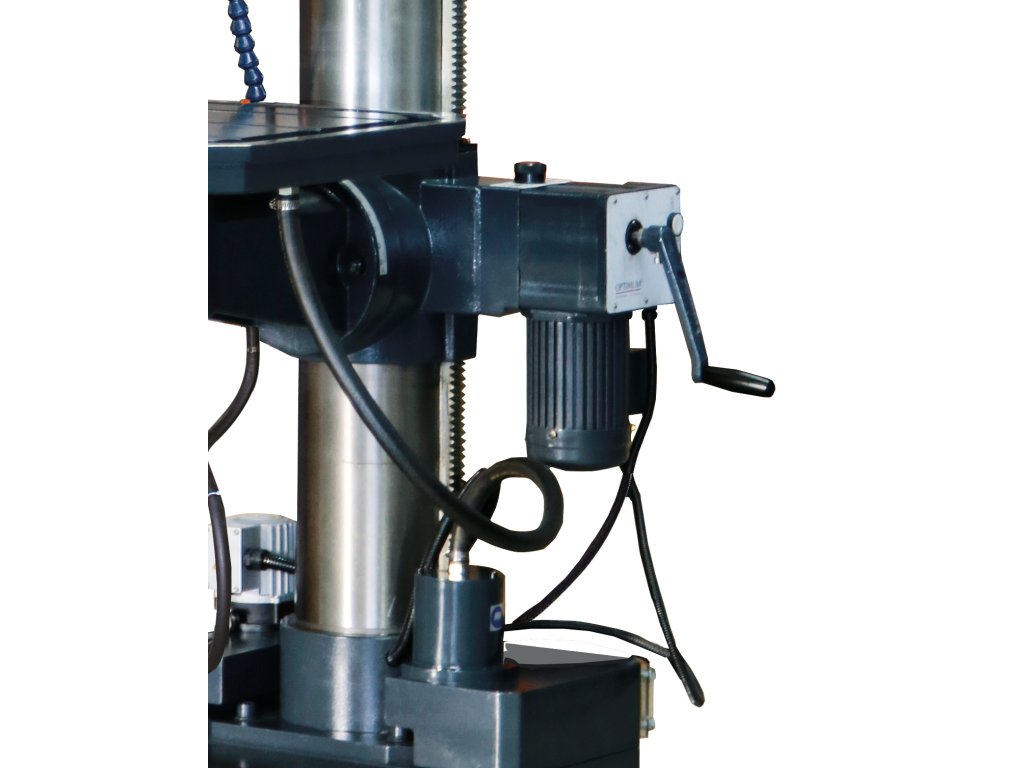

Pracovní prostor a stůl
Velký, diagonálně žebrovaný stůl s žlábkem pro odvod chladicí kapaliny.
Dovoluje vrtat a závitovat šikmo bez nutnosti náročného podkládání materiálu.
Po odsunutí stolu lze vrtat obrobky o výšce přes 1 metr upevněné přímo na základnu.
Pohon a elektrika
Výkonný pohon dimenzovaný pro nepřetržitou zátěž v průmyslových třísměnných provozech.
Bezpečná nízkonapěťová elektronika chrání obsluhu i v případě mechanického poškození panelu.
Co obdržíte v zásilce
Rozsah dodávky
1
OPTIMILL DH 55V
Sloupová vrtačka v kompletní sestavě s Vario pohonem a chlazením
2
Rychloupínací hlavička 1 – 16 mm
Průmyslové sklíčidlo pro vrtáky s válcovou stopkou (B16)
3
Upínací trn MK 4 / B16
Vysokopevnostní trn pro spojení hlavičky s vřetenem
4
Vestavěné systémy
Chlazení v základně, LED osvětlení, vyrážeč nástrojů a filtr na třísky
Často kladené dotazy
Otázky a odpovědi
Ano, model DH 55V má díky převodové hlavě a elektronické regulaci obrovský krouticí moment i při pouhých 10 otáčkách za minutu. V konstrukční oceli je řezání závitů M42 s tímto strojem standardní operací.
Na rozdíl od mechanických pák, zde stačí stisknout tlačítko přímo na rukojeti vřetene. Elektromagnetická spojka okamžitě sepne a vřeteno začne samo zajíždět do řezu nastavenou rychlostí. Je to rychlejší, přesnější a šetří to ruce obsluhy.
Převodovka běží v olejové lázni, což minimalizuje opotřebení. Klíčem k dlouhé životnosti je pravidelná výměna olejové náplně a čištění filtru na třísky v základně, který chrání čerpadlo chladicí kapaliny před poškozením.
🛠️ Rada specialisty Tomek Nářadí:
DH 55V je absolutní monstrum. Pokud hledáte stroj, který se "nezadýchá" při vrtání velkých děr do oceli, jste na správné adrese. Důležité upozornění: Kvůli hmotnosti přes 900 kg a vysokým odstředivým silám při vrtání průměrů nad 40 mm důrazně doporučuji stroj dokonale vyrovnat pomocí strojní vodováhy a ukotvit jej na kvalitní betonový základ o tloušťce alespoň 15 cm. Pro řezání závitů nad M30 rozhodně doporučuji dokoupit originální nožní pedál, který vám uvolní obě ruce pro bezpečnou manipulaci s obrobkem. Nezapomeňte pravidelně čistit chladicí nádrž, při takovém objemu vrtání se tam hromadí velké množství špon!
Doplňkové parametry
| Kategorie: | Sloupové vrtačky |
|---|---|
| EAN: | 4030635039355 |
| Značka: | OPTIMUM® |
| ? Příkon: | 2 200 W |
| ? Napětí: | 400 V |
| Vrtací výkon trvalý | ocel: | 50 mm |
| Vrtací výkon max. | ocel: | 55 mm |
| Max. vrtací hloubka: | 200 mm |
| Max. závitovací výkon: | M42 |
| Vyložení: | 400mm |
| Rozměry pracovního stolu: | 515×570mm |
| T-drážky | počet: | 2 |
| T-drážky | velikost drážky: | 18 mm |
| T-drážky | rozteč: | 150 mm |
| Kužel vřetena: | MK4 |
| Strojní posuv vřetene: | 3 rychlostí / 0,1 | 0,15 | 0,2 mm/ot. |
| Otáčky: | 10–3000ot/min |
| Plynulá změna otáček: | Ano |
| Počet rychlostních stupňů: | 4, elektronicky regulovatelné |
| Min. vzdálenost vřetene a stolu: | 130 mm |
| Max. vzdálenost vřetene a stolu: | 750 mm |
| Max. vzdálenost vřetene a základny: | 1300 mm |
| Úhel naklopení stolu vlevo/vpravo: | -90° °až +90° ° |
| Úhel otáčení vrtací hlavy: | 360 ° |
| Průměr sloupu: | 200 mm |
| Rozměry základny: | (prac plocha) 515×570mm |
| Rozměry (š × v × h): | 1050×2545×850 mm |
| Hmotnost: | 907 kg |
