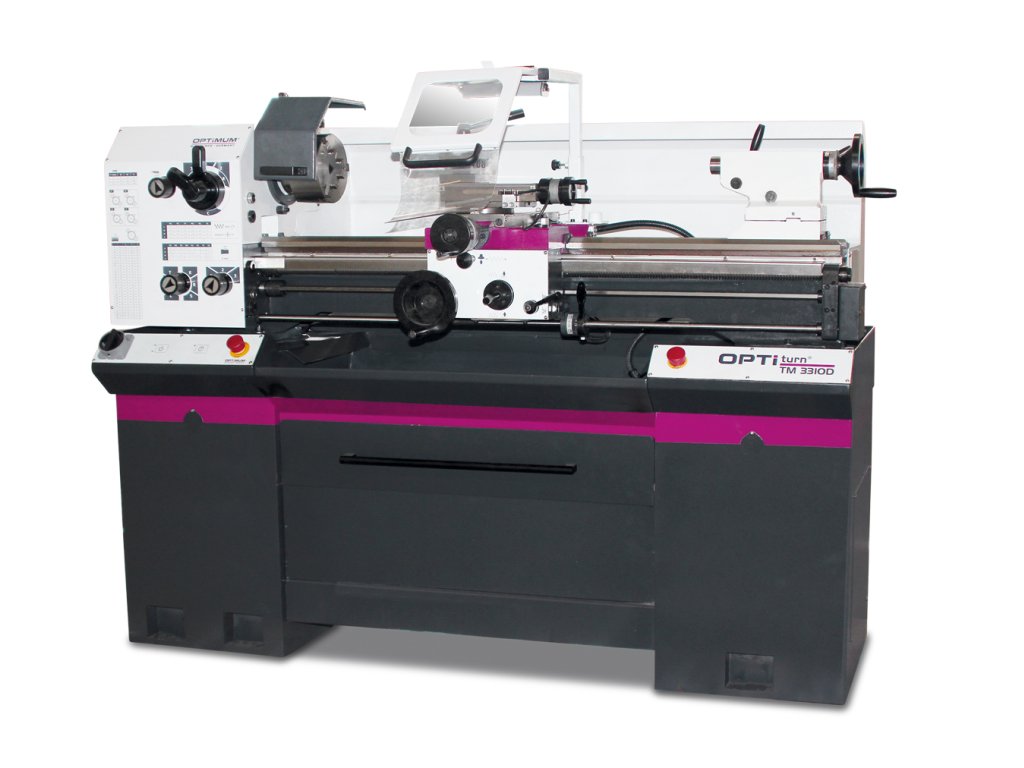

Soustruh OPTIMUM® OPTIturn TM 3310
Kód: 3403020
Související produkty
_3-celistove-sklicidlo-s-centrickym-upinanim--200-mm-camlock-4.jpg?662f80ea
)
_4-celistove-sklicidlo-s-centrickym-upinanim--160-mm-camlock-4.jpg?662f80ea
)
_klestinove-sklicidlo-5c-c--4.jpg?662f80ea
)
_priruba--160-mm-camlock-4.jpg?662f80ea
)
_priruba--200-mm-camlock-4.jpg?662f80ea
)
_otocny-hrot-optimum-s-kuzelem-mk-3.jpg?662f80ea
)
_sada-vymennych-stredicich-hrotu-mk3.jpg?662f80ea
)
_klestiny-5c--sada-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drzak-sada-swh-3-e.jpg?662f80ea
)
_vrtaky-hss--mk3--sada-9-ks.jpg?662f80ea
)
_nivelacni-prvek-se-1.jpg?662f80ea
)
Detailní popis produktu
Profesionální technologie Optimum
Hlavní přednosti
Soustruh OPTIMUM® OPTIturn TM 3310 definuje standard ve své třídě díky preciznímu mechanickému zpracování a důrazu na bezpečnost dle EN 23125. Základem stroje jsou indukčně kalené a broušené vodicí dráhy osy Z, které zaručují plynulý posuv suportu bez zadrhávání. Všechny elektrické komponenty pracují v bezpečném 24V DC okruhu. Srdcem pohonu je vřeteno uložené v nastavitelných přesných kuželíkových ložiskách, které ve spojení s převodovkou v olejové lázni zajišťuje tichý chod a vysoký krouticí moment i při nízkých otáčkách.
01
Házivost pod 0,015 mm
Garantovaná přesnost čela vřetene umožňuje lícování a výrobu dílů v nejpřísnějších tolerancích.
02
Upínání Camlock č. 4
Průmyslový standard pro bleskovou výměnu sklíčidel a lícních desek s absolutní bezpečností proti uvolnění.
03
Dvoukanálová bezpečnost
Moderní elektronika s nouzovými vypínači a motorovou brzdou chrání obsluhu i stroj při nečekaných situacích.
04
Ozubená kola v oleji
Posuvová i závitová převodovka má kola běžící v olejové lázni, což minimalizuje opotřebení a hluk.
05
Jemná stupnice 0,02 mm
Ruční kola jsou vybavena noniem s dělením 0,02 mm (příčný posuv) pro maximální cit při odebírání špon.
06
Kalené vřeteno MK5
Vysoká tuhost uložení hlavního vřetene v kuželíkových ložiskách zaručuje stabilitu při těžkém hrubování.
Rozsah nasazení
Využití
Technický list
Kompletní specifikace
Pracovní rozsah a točné průměry
Tento rozměr určuje maximální průměr disku nebo příruby, kterou lze na stroji bezpečně obrobit.
Určuje průchodnost materiálu nad saněmi soustruhu. Důležité pro obrábění dlouhých hřídelí s větším průměrem.
Vzdálenost od středu vřetene k vodicím plochám lože.
Nadstandardní šířka 190 mm zajišťuje tuhost suportu a přesnost při těžším obrábění.
Posuvy a řezání závitů
Široká škála strojních posuvů pro dosažení dokonale hladkého povrchu.
Automatický příčný posuv usnadňuje čelní soustružení velkých ploch a disků.
Pokrývá veškeré standardní jemné i hrubé metrické závity bez nutnosti výměny ozubených kol pro každý rozměr.
Rozsah pohybu nožových saní určený pro soustružení krátkých kuželů a čelní operace.
Koník a parametry motoru
Robustní koník pro přesné vrtání a podepření těžších obrobků otočným hrotem.
Dostatečný rozsah výsuvu pro vrtání hlubokých děr skrze pinolu.
Třífázový motor s elektrickou brzdou zajišťuje rychlé zastavení a silný tah i pod zátěží.
Stroj vyžaduje pevnou instalaci na rovný betonový podklad pro zachování garantované přesnosti.
Bohatá základní výbava
Obsah balení
1
OPTIturn TM 3310
Hrotový soustruh s vodicím a tažným šroubem
2
Tříčelisťové sklíčidlo Ø 160 mm
Provedení Camlock č. 4 pro bleskovou výměnu
3
Podstavec stroje
Stabilní ocelová konstrukce s nouzovými vypínači
4

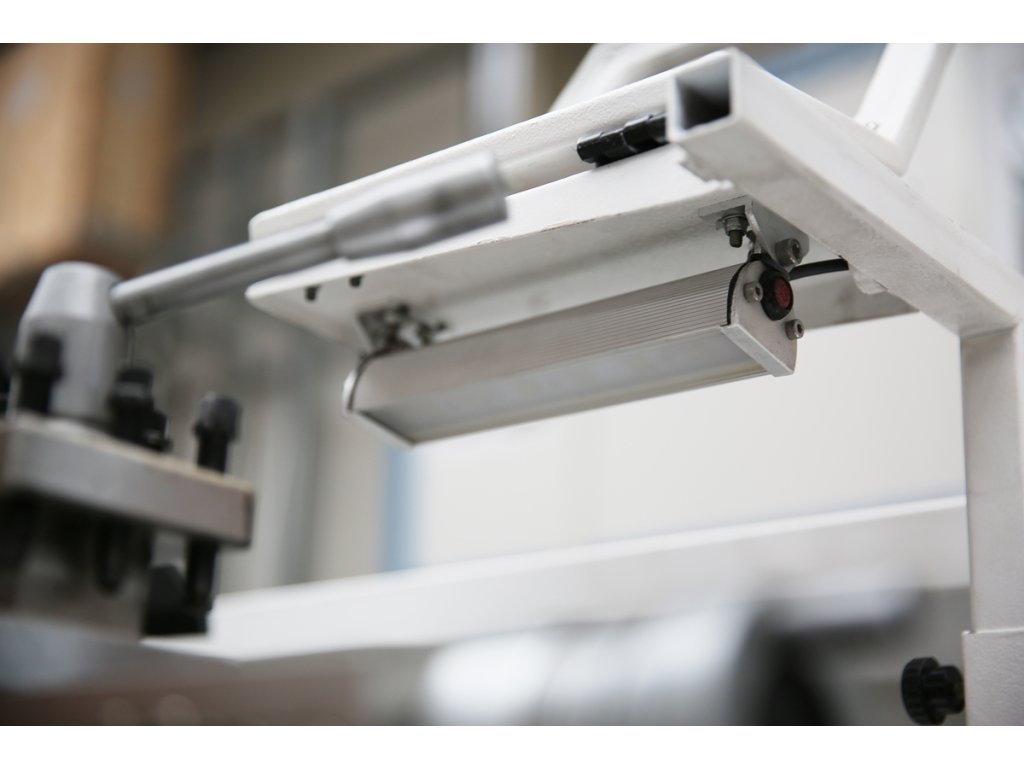

LED osvětlení
Soustředěné světlo pro práci bez stínů
5
Příslušenství
4stranný držák 16mm, redukce MK 5/3, hrot MK 3, sada kol a nářadí
Často kladené dotazy
Otázky a odpovědi
Standardní model TM 3310 má mechanickou převodovku s 9 stupni. Pro plynulou regulaci otáček v rozsahu 11–2500 ot/min zvolte verzi Vario, která je vybavena frekvenčním měničem Lenze a nabízí vyšší komfort při obrábění různých průměrů.
Camlock je nejrychlejší a nejbezpečnější způsob upínání sklíčidel. Sklíčidlo drží 6 pevných čepů, které se pootočením klíče o 180° pevně uzamknou. Je to standard u průmyslových soustruhů, který eliminuje vibrace a házení.
Ano, pomocí přiložené sady výměnných ozubených kol (lyry) lze soustruh nastavit pro řezání Whitworthových (palcových), modulových i diametrálních závitů dle tabulky na vřeteníku.
Vřeteník a posuvová skříň mají vlastní olejové náplně s olejznaky. Suport a vodicí dráhy se mažou manuálně pomocí mazacích bodů a olejničky (doporučujeme před každou směnou).
Ano, vzhledem k třífázovému motoru 1,5 kW a rozběhům doporučujeme jištění 16A s charakteristikou C, aby nedocházelo k vybavení jističe při startu stroje nebo při náhlém zatížení.
Doplňkové parametry

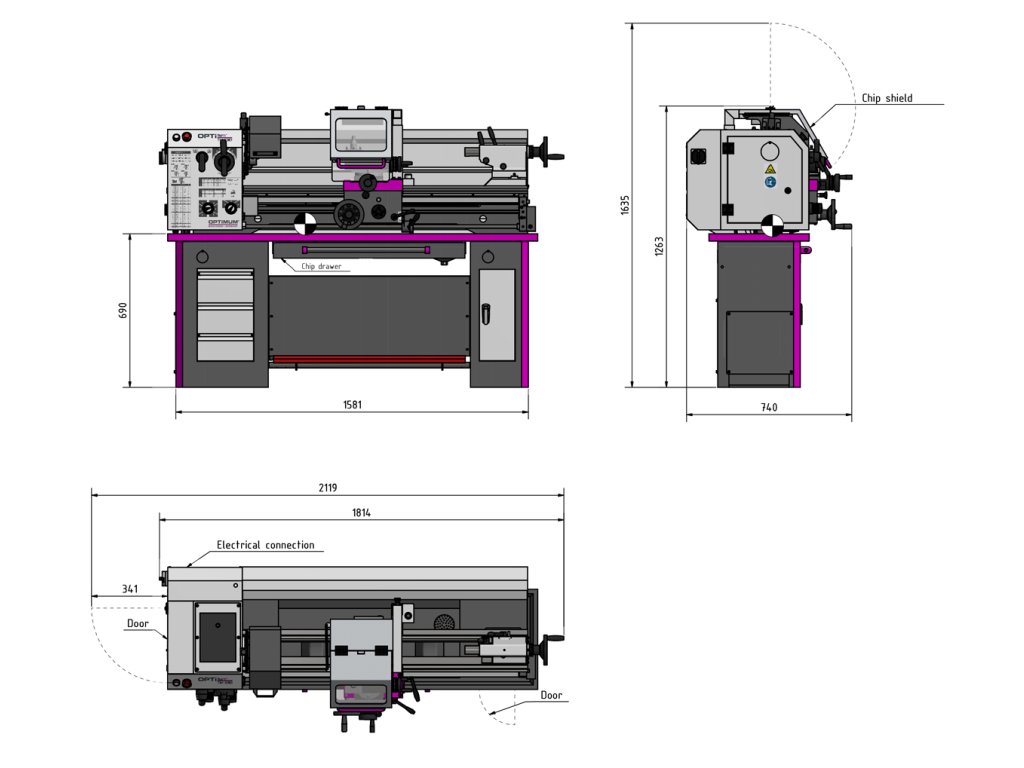

| Kategorie: | Klasické soustruhy na kov |
|---|---|
| EAN: | 4030635035401 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Výška hrotu: | 165 mm |
| Max. točný průměr nad ložem: | 330 mm |
| Max. točný průměr nad suportem: | 216 mm |
| Šířka lože: | 190 mm |
| Vzdálenost mezi hroty: | 1000 mm |
| Kužel vřetene: | MK5 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 4 |
| Otáčky: | 65–2000ot/min |
| Plynulá změna otáček: | Ne |
| Otáčky - provedení Vario: | 11–2500ot/min |
| Počet rychlostních stupňů: | 9 |
| Průchod vřetene: | 38 mm |
| Kužel pinoly koníku: | MK3 |
| Průměr pinoly: | 38 mm |
| Zdvih pinoly: | 100 mm |
| Posuv podélný: | 0,02 –0,4 mm/ot. (24 ) |
| Posuv příčný: | 0,01 –0,2 mm/ot. (32 ) |
| Max. posuv nožového suportu: | 90 mm |
| Max. posuv příčného suportu: | 168 mm |
| Závit metrický: | 0,4 – 10 mm/ot. (26 ) |
| Rozměry (š × v × h): | 1760×1320×745mm |
| Hmotnost: | 440 kg |
