Detailní popis produktu
Digitální přesnost a průmyslový výkon
Hlavní přednosti

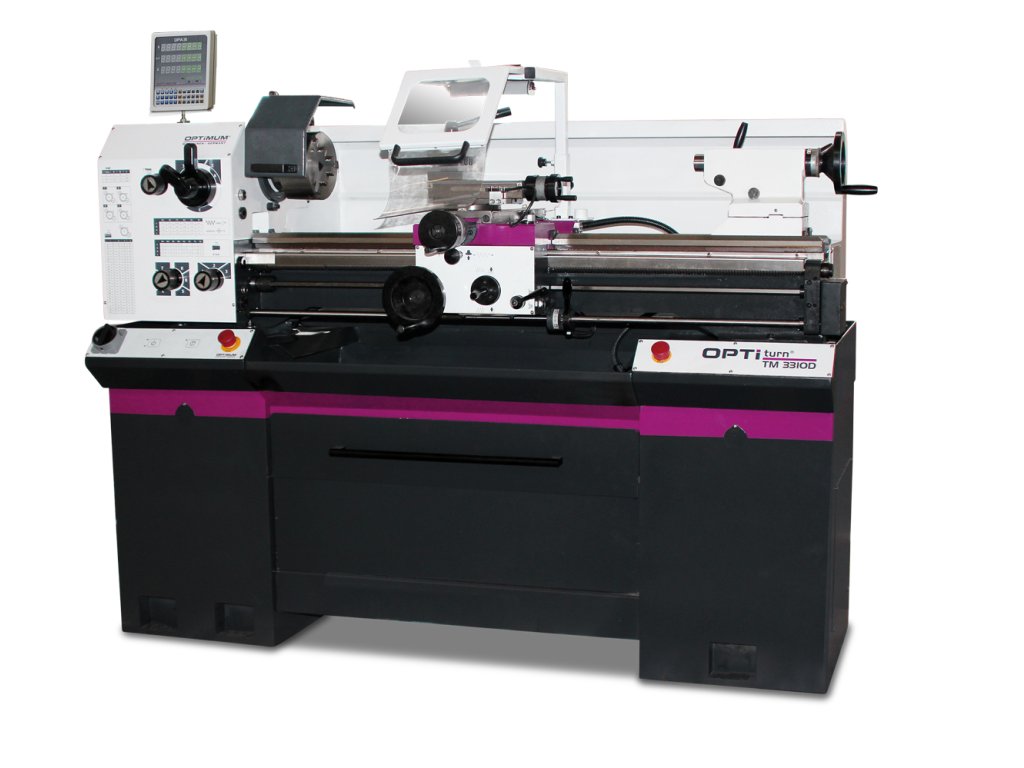

Soustruh OPTIMUM® OPTIturn TM 3310 D je evolucí oblíbené řady TM, která přidává klíčový prvek pro moderní obrábění: digitální odměřování DPA 31 Plus. Toto zařízení výrazně zvyšuje pracovní přesnost, snižuje chybovost a zkracuje časy nastavení díky přehlednému zobrazení pozice všech suportů na 8-místném displeji. Stroj je postaven na tuhém litinovém loži s indukčně kalenými vodicími drahami a disponuje vřetenem uloženým v přesných kuželíkových ložiskách. Veškeré ovládací prvky, včetně bezpečnostních ručních kol a nouzových vypínačů, odpovídají nejpřísnějším evropským normám EN 23125 a EN ISO 13849.
01
Digitální systém DPA 31 Plus
Odměřování os X, Y, Z0 a Z na přehledném panelu eliminuje chyby při odečítání z nonia a zvyšuje produktivitu o desítky procent.
02
Házivost vřetene pod 0,015 mm
Precizní uložení vřetene Camlock č. 4 v kuželíkových ložiskách zaručuje extrémní přesnost i při těžkém hrubování.
03
Kalené a broušené dráhy
Vodicí plochy osy Z jsou kalené a jemně broušené, což zajišťuje hladký posuv suportu a minimální opotřebení v čase.
04
Převodovka v olejové lázni
Ozubená kola posuvové převodovky pracují v oleji, což garantuje tichý chod a bezproblémový přenos síly motoru 1,5 kW.
05
Bezpečnostní elektronika DC 24V
Veškeré elektrické díly pracují v bezpečném napětí. Součástí je motorová brzda a nouzové vypínače na obou stranách podstavce.
06
Magnetické pásky a lišty
Kombinace měřicí lišty s čtecí hlavou na podélném suportu a magnetických pásků na příčném suportu zajišťuje vysokou odolnost a přesnost.
Oblasti nasazení
Využití
Technický list
Kompletní specifikace
Pracovní rozsahy a točné rozměry
Umožňuje obrábění disků, přírub a rozměrných součástí až do průměru 330 mm.
Určuje průchodnost materiálu nad saněmi soustruhu při podélném soustružení.
Široké lože 190 mm poskytuje suportu stabilní základnu a zabraňuje chvění nože v řezu.
Pracovní prostor pro dlouhé hřídele. Při použití linet (volitelné) lze obrábět i velmi štíhlé dílce.
Pohon, převodovka a posuvy
Mechanická převodovka nabízí 9 stupňů pro optimální nastavení krouticího momentu. (Verze Vario plynule 11–2500 ot/min).
Široká škála podélných posuvů pro dosažení dokonale hladkého povrchu.
Automatický příčný posuv usnadňuje čelní soustružení a zvyšuje kvalitu rovinnosti plochy.
Závitová převodovka pokrývá veškeré standardní metrické závity používané v technické praxi.
Vřeteno, koník a elektrické údaje
Rychloupínací systém pro sklíčidla. Čepy Camlock zaručují bezpečné a vysoce souosé upevnění.
Stabilní koník s pinolou o průměru 38 mm a zdvihem 100 mm pro vrtání a podepření obrobků.
Silný třífázový motor s elektrickou brzdou. Pro optimální rozběh doporučujeme jistič 16A char. C.
Stroj vyžaduje pevnou instalaci. Celková šířka včetně podstavce a ovládacích prvků.
Kompletní výbava do začátku
Obsah balení
1
OPTIturn TM 3310 D
Soustruh s integrovaným digitálním odměřováním DPA 31 Plus
2

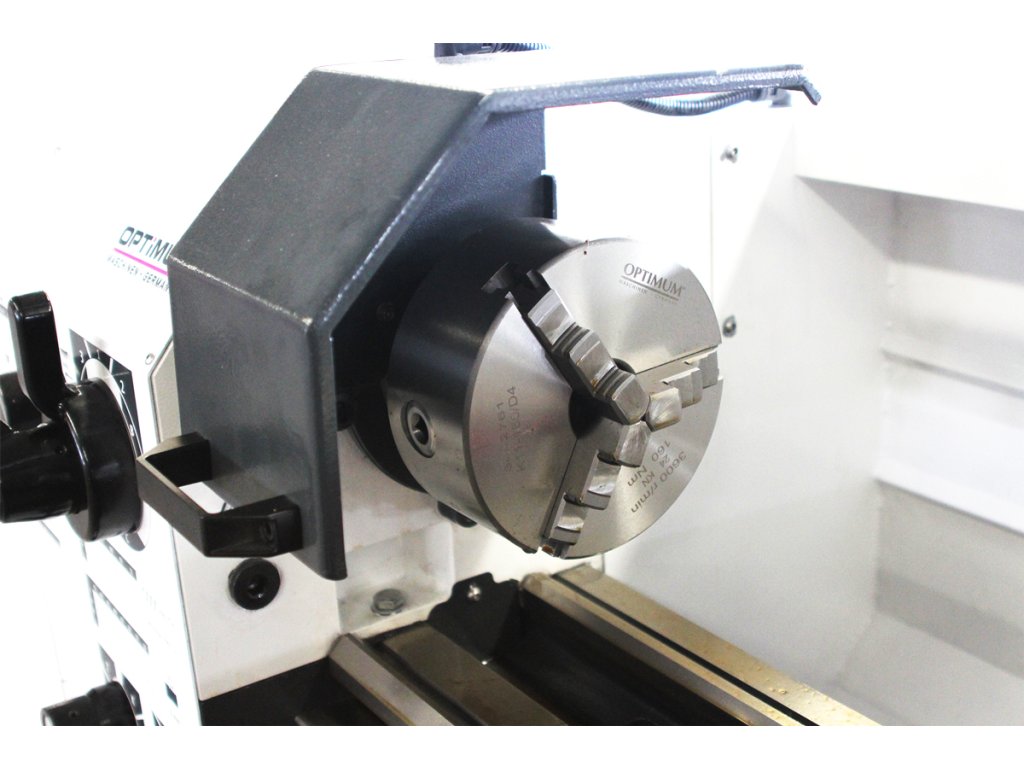

Tříčelisťové sklíčidlo Ø 160 mm
Systém Camlock č. 4 pro bleskovou výměnu
3

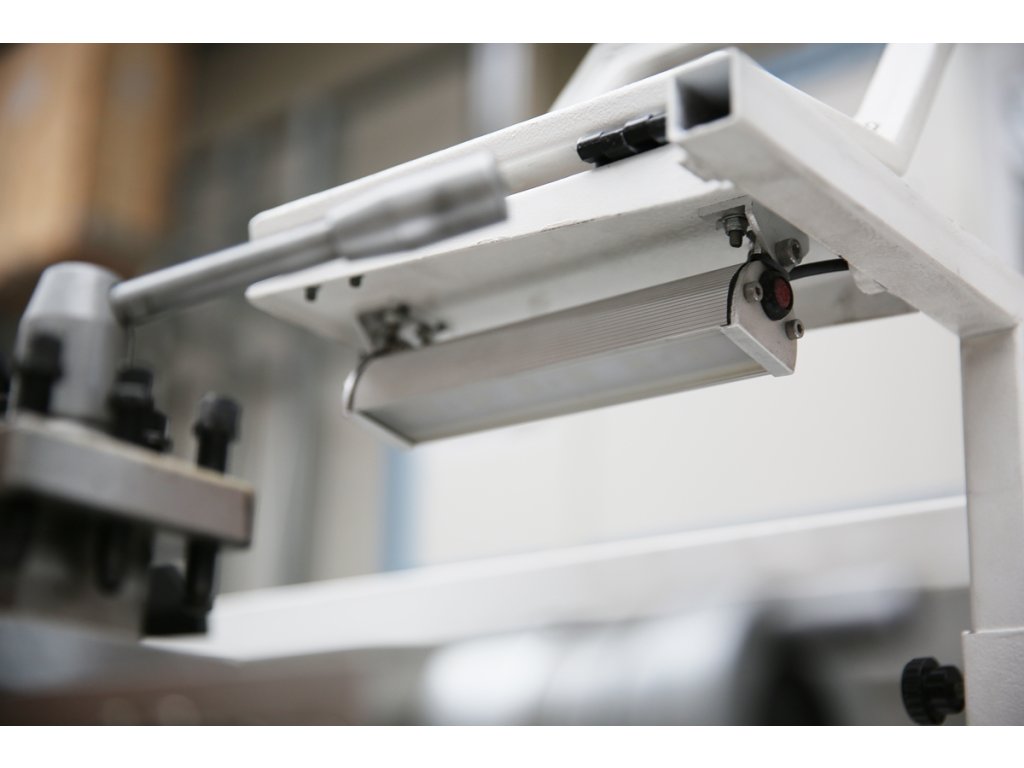

LED osvětlení stroje
Pracovní světlo s vysokou intenzitou
4
Podstavec a příslušenství
Stabilní podstavec, nožový držák 16mm, hrot MK3, redukce MK5/MK3
5
Nářadí a náplně
Sada výměnných kol, olejová náplň a seřizovací nářadí
Často kladené dotazy
Otázky a odpovědi
Na příčném a nožovém suportu jsou použity magnetické pásky místo klasických skleněných pravítek. Jejich výhodou je kompaktnost a extrémní odolnost proti oleji, chladicí emulzi a kovovým třískám, což u těchto pohyblivých částí zaručuje bezproblémový chod bez rizika poškození měřítka.
Ano, pomocí přiložené sady výměnných kol a tabulky na stroji lze soustruh nastavit pro řezání Whitworthových (palcových), modulových i diametrálních závitů. Metrické závity se nastavují pákami přímo na převodovce.
Camlock je průmyslový standard pro bleskové a bezpečné upínání sklíčidel. Sklíčidlo drží 6 pevných čepů, které pootočením klíče o 180° pevně uzamknete. Je to mnohem bezpečnější než starší systémy na závit, protože sklíčidlo se nemůže při reverzaci nebo brzdění vyšroubovat.
Vřeteník a posuvová skříň mají vlastní olejové náplně s olejoznaky. Ozubená kola pracují v olejové lázni, což výrazně snižuje hlučnost a opotřebení. Vodicí plochy a suporty se mažou manuálně pomocí olejničky a mazacích bodů.
Ano, vzhledem k třífázovému motoru 1,5 kW a mechanickým rozběhům převodovky důrazně doporučujeme jištění 16A s charakteristikou C, aby nedocházelo k vybavení jističe při startu vřetene v nejvyšších otáčkách.
Doplňkové parametry
| Kategorie: | Klasické soustruhy na kov |
|---|---|
| EAN: | 4030635040702 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Výška hrotu: | 165 mm |
| Max. točný průměr nad ložem: | 330 mm |
| Max. točný průměr nad suportem: | 216 mm |
| Šířka lože: | 190 mm |
| Vzdálenost mezi hroty: | 1000 mm |
| Kužel vřetene: | MK5 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 4 |
| Otáčky: | 65–2000ot/min |
| Plynulá změna otáček: | Ne |
| Otáčky - provedení Vario: | 11–2500ot/min |
| Počet rychlostních stupňů: | 9 |
| Průchod vřetene: | 38 mm |
| Kužel pinoly koníku: | MK3 |
| Průměr pinoly: | 38 mm |
| Zdvih pinoly: | 100 mm |
| Posuv podélný: | 0,02 –0,4 mm/ot. (24 ) |
| Posuv příčný: | 0,01 –0,2 mm/ot. (32 ) |
| Max. posuv nožového suportu: | 90 mm |
| Max. posuv příčného suportu: | 168 mm |
| Závit metrický: | 0,4 – 10 mm/ot. (26 ) |

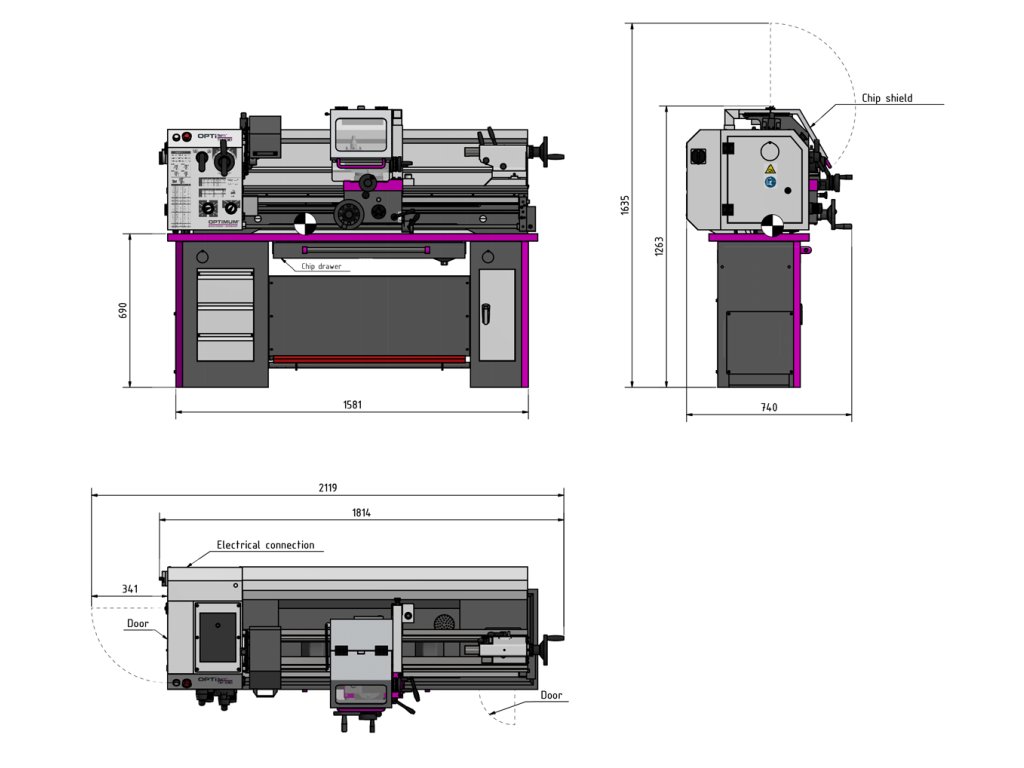

| Rozměry (š × v × h): | 1760×1320×745mm |
| Hmotnost: | 440 kg |
