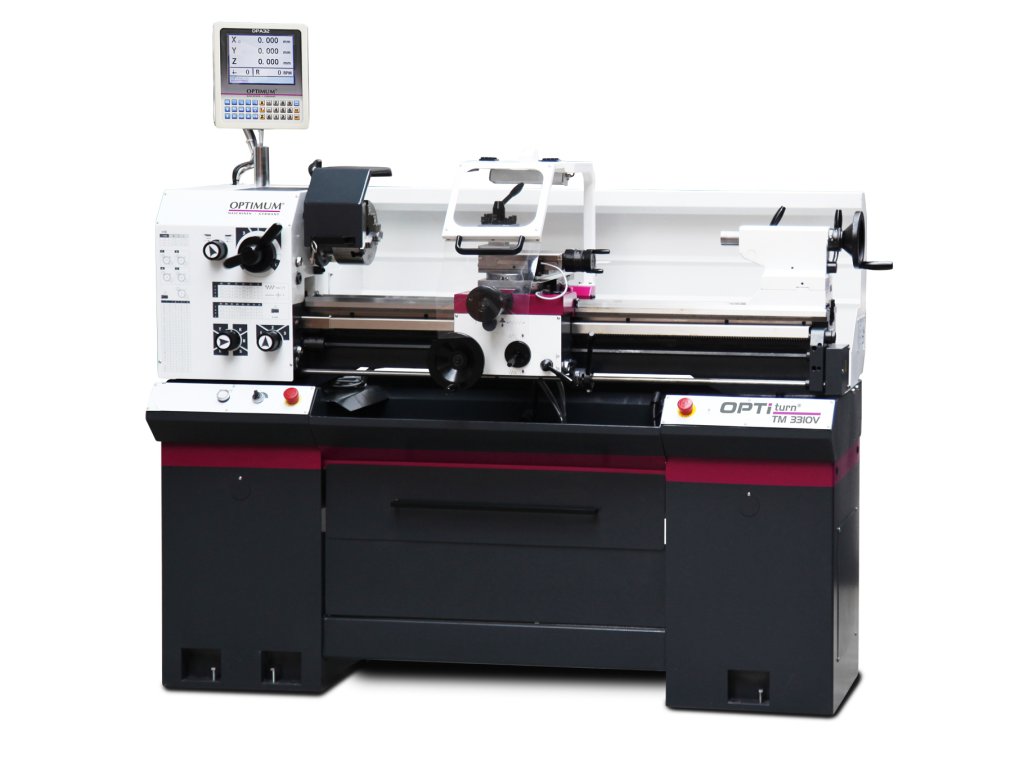

Soustruh OPTIturn OPTIMUM® TM 3310V
Kód: 3403027
Související produkty
_3-celistove-sklicidlo-s-centrickym-upinanim--200-mm-camlock-4.jpg?662f80ea
)
_4-celistove-sklicidlo-s-centrickym-upinanim--160-mm-camlock-4.jpg?662f80ea
)
_klestinove-sklicidlo-5c-c--4.jpg?662f80ea
)
_priruba--160-mm-camlock-4.jpg?662f80ea
)
_priruba--200-mm-camlock-4.jpg?662f80ea
)
_otocny-hrot-optimum-s-kuzelem-mk-3.jpg?662f80ea
)
_sada-vymennych-stredicich-hrotu-mk3.jpg?662f80ea
)
_klestiny-5c--sada-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drzak-sada-swh-3-e.jpg?662f80ea
)
_vrtaky-hss--mk3--sada-9-ks.jpg?662f80ea
)
_nivelacni-prvek-se-1.jpg?662f80ea
)
Detailní popis produktu
Profesionální technologie pro mechaniky
Hlavní přednosti
Soustruh OPTIturn OPTIMUM® TM 3310V představuje moderní pojetí klasického obráběcího stroje, který kombinuje robustní mechaniku s pokročilou elektronikou. Hlavním lákadlem je plynulá regulace otáček řízená frekvenčním měničem Lenze, která umožňuje nastavit ideální řeznou rychlost bez nutnosti zastavování stroje. Spolu s 3-osým digitálním odměřováním DPA 32 eliminujete chyby při odečítání z nonia a dosáhnete naprosté přesnosti u každého obrobku. Stroj vyniká tuhostí díky 470 kg šedé litiny a kaleným vodicím drahám, což zajišťuje minimální vibrace a house-proud povrch i při náročném hrubování. TM 3310V je ideální volbou pro výrobu přesných hřídelí, metrických závitů, opravy strojních součástí i precizní lícování v nástrojárnách.
01
Vario systém
Plynulá regulace otáček (14–2800 ot/min) dovoluje přesné nastavení řezných podmínek pro různé materiály i průměry.
02
Odměřování DPA 32
Digitální systém s vysokým rozlišením šetří čas při měření a radikálně zvyšuje přesnost soustružení.
03
Elektrická brzda
Výkonný motor je vybaven elektrickou brzdou pro okamžité zastavení vřetene, což zvyšuje efektivitu i bezpečnost.
04

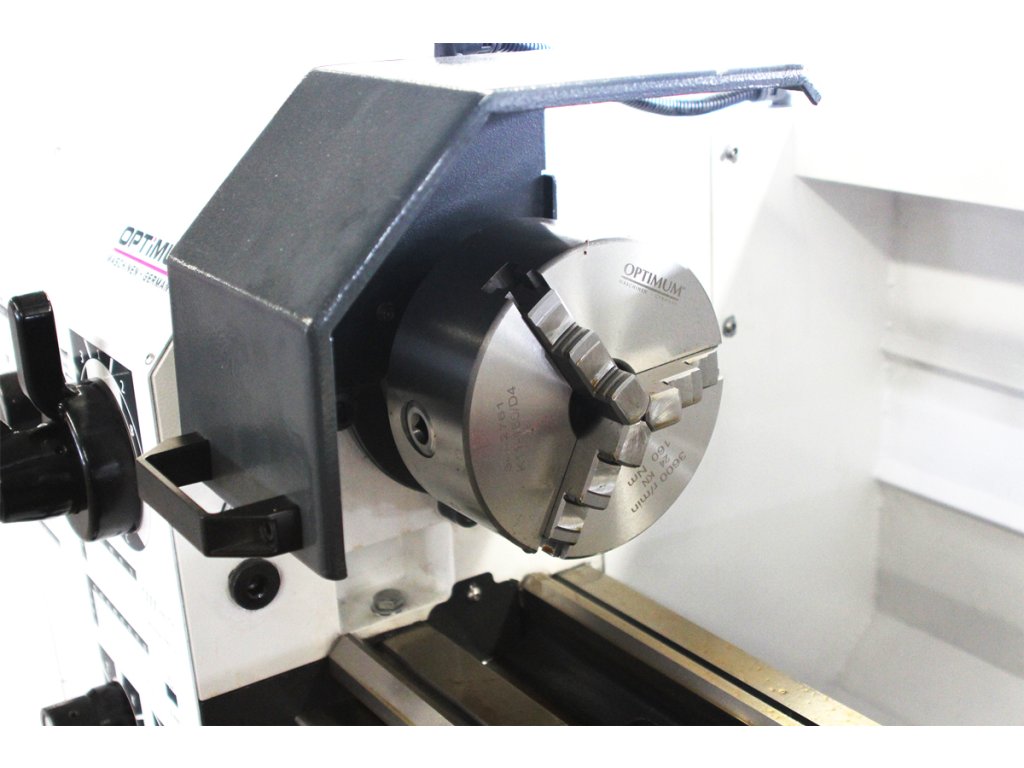

Upínání Camlock
Systém Camlock DIN ISO 702-2 č. 4 umožňuje bleskovou a přesnou výměnu sklíčidel bez zdlouhavého centrování.
05
Tichý a stabilní chod
Vřeteno je uloženo v nastavitelných přesných kuželíkových ložiskách s házivostí čela pod 0,015 mm.
06
Litinová konstrukce
Tuhé lože s vyztužením pohlcuje vibrace a zaručuje stabilitu geometrie stroje i při vysokém zatížení.
Oblasti použití
Využití
Technický list
Technické parametry
Vřeteník a pohon
Třífázový motor 1,5 kW ve spolupráci s frekvenčním měničem zajišťuje konstantní sílu i v nízkých otáčkách.
Vnitřní ø 38 mm dovoluje prostrčit tyčovinu vřeteníkem pro sériovou výrobu čepů a spojovacích součástí.
Camlock upínání zaručuje házivost pod 0,015 mm a bleskovou výměnu sklíčidel.
Posuvy a závitování
Široký rozsah pro řezání závitů bez nutnosti manuální výměny kol pro běžná stoupání.
Velký počet stupňů posuvu zajišťuje ideální řeznou rychlost pro hrubování i dokončování povrchu.
Nožový suport je otočný pro soustružení krátkých kuželů.
Konstrukce a rozměry
Standardní kužel MK 3 umožňuje upnutí otočných hrotů a vrtacích sklíčidel.
Optimální rozměry pro profesionální dílny, které vyžadují 1m pracovní délku při zachování kompaktnosti.
Široké a žebrované lože ze šedé litiny minimalizuje prohnutí pod tlakem nástroje.
Co najdete v zásilce
Rozsah dodávky
1
Soustruh OPTIturn TM 3310V
Včetně digitálního odměřování DPA32 a podstavce
2
Tříčelisťové sklíčidlo Ø 160 mm
Upínací systém Camlock č. 4 pro přesné upnutí
3
Čtyřstranný nožový držák
Pro nože se stopkou do 16 mm
4
Pevný hrot MK 3 a redukční pouzdro
MK 5 / MK 3 pro koník a vřeteno
5
Olejová náplň a sada kol

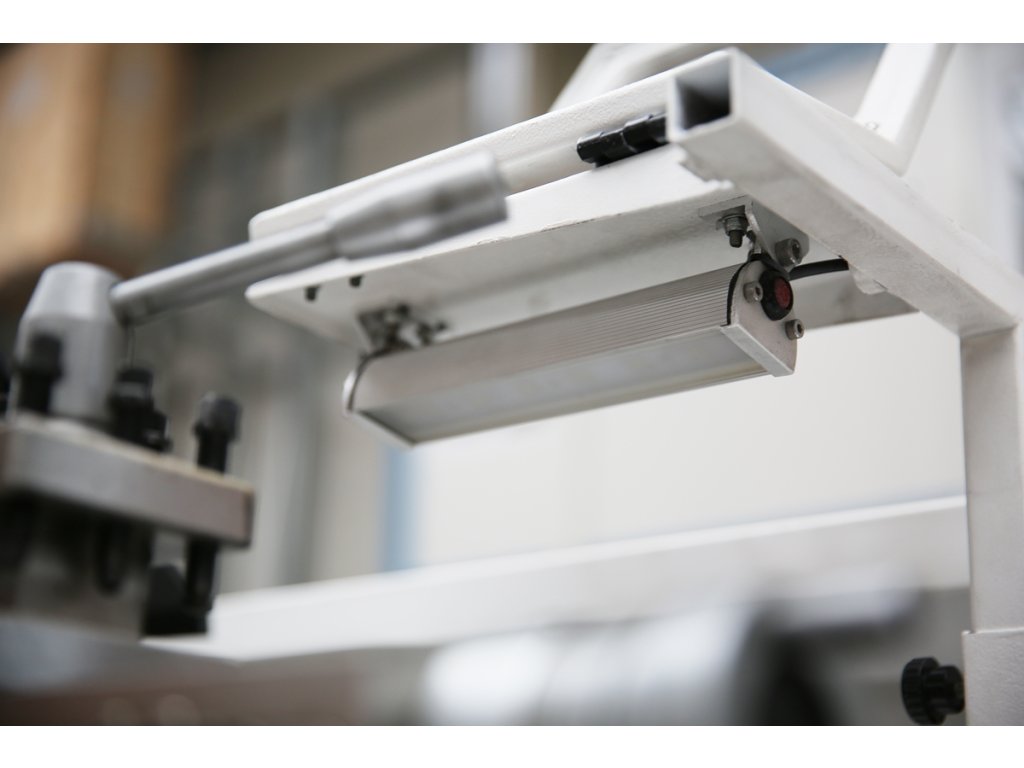

Včetně seřizovacího nářadí a LED osvětlení stroje
Často kladené dotazy
Otázky a odpovědi
Ne, tento profesionální model TM 3310V vyžaduje třífázové napájení 400 V. Je určen pro provoz v dílnách, kde je stabilita napájení klíčová pro výkon frekvenčního měniče a motoru.
Otáčky regulujete jednoduše otočným voličem na ovládacím panelu. Aktuální hodnotu vidíte přímo na digitálním displeji. Stroj má navíc 6 mechanických rychlostních stupňů pro zajištění maximálního momentu v každém rozsahu.
Ano, model TM 3310V je dodáván s již namontovaným 3osým digitálním odměřováním DPA 32. Výrazně to zjednodušuje práci, eliminuje chyby a zrychluje produkci čepů a hřídelí.
Jde o upínací systém sklíčidla pomocí čepů s excentrickým zámkem. Výměna sklíčidla trvá jen desítky sekund a zaručuje velmi vysokou přesnost usazení, což je klíčové pro házivost pod 0,015 mm.
🛠️ Rada specialisty Tomek Nářadí:
Soustruh TM 3310V je "držák", který vás v dílně nezklame. Díky frekvenčnímu měniči si můžete dovolit soustružit čela velkých průměrů s plynulým zvyšováním otáček při postupu k ose, což zajišťuje perfektní povrch. Při instalaci doporučuji stroj dokonale vyrovnat na betonovém základě pomocí přesné strojní vodováhy – u stroje této délky (1 m mezi hroty) je to kritické pro souosost při soustružení dlouhých hřídelí. Nezapomeňte pravidelně kontrolovat olej v posuvové převodovce přes olejoznak, soustruh se vám odvděčí tichým chodem po celá desetiletí!
Doplňkové parametry
| Kategorie: | Klasické soustruhy na kov |
|---|---|
| EAN: | 4030635044618 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Výška hrotu: | 165 mm |
| Max. točný průměr nad ložem: | 330 mm |
| Max. točný průměr nad suportem: | 216 mm |
| Šířka lože: | 190 mm |
| Vzdálenost mezi hroty: | 1000 mm |
| Kužel vřetena: | MK5 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 4 |
| Otáčky: | 14–2800ot/min |
| Plynulá změna otáček: | Ano |
| Počet rychlostních stupňů: | 6 |
| Průchod vřetene: | 38 mm |
| Kužel pinoly koníka: | MK3 |
| Průměr pinoly: | 38 mm |
| Zdvih pinoly: | 100 mm |
| Posuv podélný: | 0,02 –0,4 mm/ot. (24 ) |
| Posuv příčný: | 0,01 –0,2 mm/ot. (32 ) |
| Max. posuv nožového suportu: | 90 mm |
| Max. posuv příčného suportu: | 168 mm |
| Závit metrický: | 0,4 – 10 mm/ot. (26 ) |

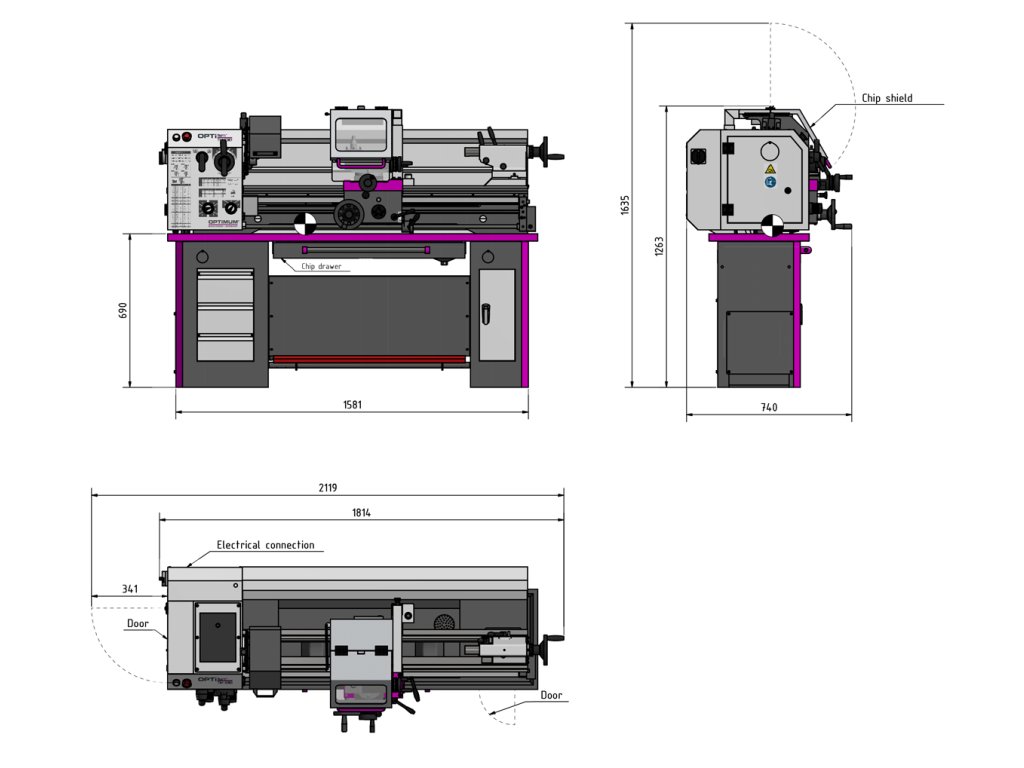

| Rozměry (š × v × h): | 1760×1320×745 mm |
| Hmotnost: | 470 kg |
