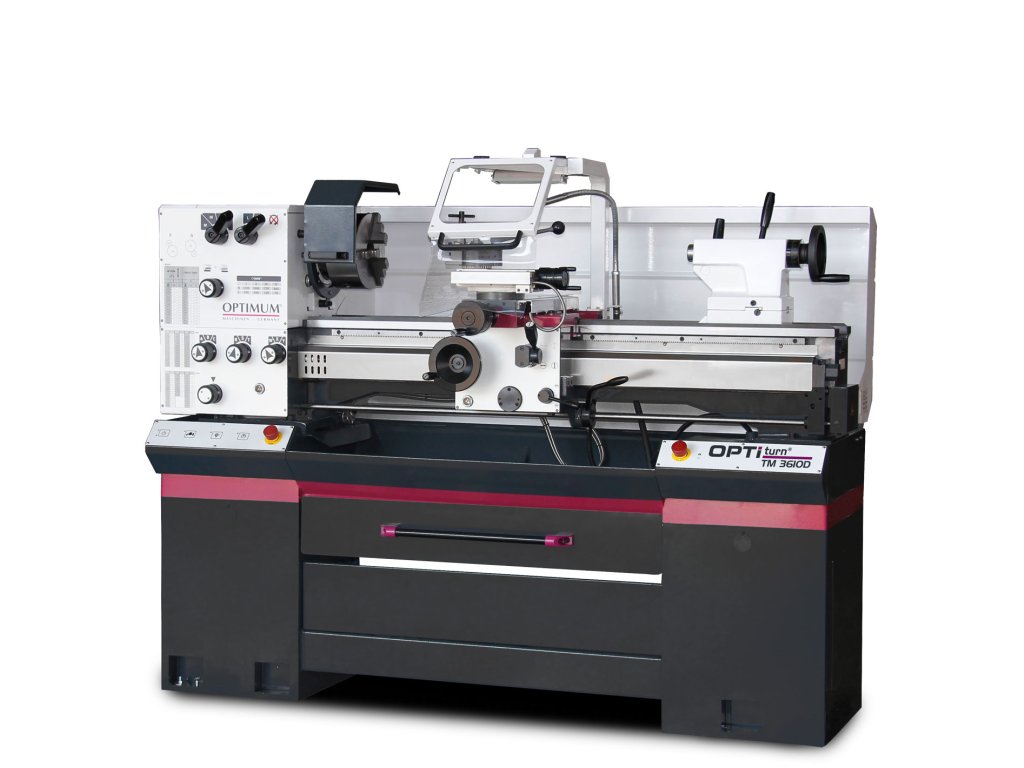

Soustruh OPTIturn OPTIMUM® TM 3610
Kód: 3403030
Související produkty
_otocny-hrot-optimum-s-kuzelem-mk-3.jpg?662f80ea
)
_sada-vymennych-stredicich-hrotu-mk3.jpg?662f80ea
)
_klestiny-5c--sada-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drzak-sada-swh-3-e.jpg?662f80ea
)
_vrtaky-hss--mk3--sada-9-ks.jpg?662f80ea
)
_nivelacni-prvek-se-2.jpg?662f80ea
)
Detailní popis produktu
Německá konstrukce pro nekompromisní přesnost
Hlavní přednosti
Univerzální soustruh OPTIturn OPTIMUM® TM 3610 je navržen pro náročné mechaniky a nástrojárny, které vyžadují vysoký výkon v kompaktním provedení. Tento stroj o váze 608 kg vyniká špičkovou stabilitou a precizním uložením vřetene, které zaručuje házivost pod 0,015 mm. Unikátním prvkem v této kategorii je velký průchod vřetene 52 mm, který umožňuje obrábění dlouhých tyčí velkých průměrů. Všechna ozubená kola a hřídele jsou kalené, broušené a běží v olejové lázni, což zajišťuje tichý chod a extrémní životnost. Stroj je dodáván s bohatým příslušenstvím včetně lunet a tříčelisťového sklíčidla, což z něj dělá okamžitě připravené pracoviště pro výrobu hřídelí, čepů a závitů.
[Image of lathe machine parts labeled]
01
Masivní vřeteno 52 mm
Nadstandardní průchod vřetene dovoluje obrábění tyčových materiálů do průměru 50 mm přímo skrze vřeteník.
02
Upínání Camlock
Průmyslový standard Camlock DIN ISO 702-2 č. 5 umožňuje bleskovou výměnu sklíčidel s vysokou opakovatelnou přesností.
03
Nožní brzda
Mechanická nožní brzda zajišťuje okamžité nouzové zastavení vřetene, což radikálně zvyšuje bezpečnost práce.
04
Precizní vedení
Kalené a broušené vodicí dráhy lože osy Z zaručují hladký posuv suportu a dlouhodobou stálost geometrie stroje.
05
Bohatá převodovka
Umožňuje řezání 26 metrických a 34 palcových závitů bez nutnosti složité manuální výměny kol.
06
Litinová tuhost
Poctivých 608 kg šedé litiny efektivně pohlcuje vibrace při hrubování a zajišťuje zrcadlový povrch při hlazení.
Kde TM 3610 exceluje
Využití
Technický list
Kompletní technické parametry
Vřeteník a otáčky
Rozsah v 8 rychlostních stupních umožňuje silové vrtání velkými průměry i vysokorychlostní dokončování povrchů.
Garantovaná mikronová přesnost čela vřetene je klíčová pro výrobu vysoce přesných strojírenských součástí.
Systém Camlock č. 5 zajišťuje bezpečné upnutí a bleskovou výměnu sklíčidel bez zdlouhavého šroubování.
Výkonný motor 400V s ochranným jističem poskytuje stabilní krouticí moment i v nízkých otáčkách při hlubokém úběru.
Posuvy a závitování
Umožňuje řezání všech běžných metrických závitů bez nutnosti časté výměny ozubených kol v převodovce.
Kompletní rozsah pro palcové závity, nezbytný pro opravy hydrauliky a techniky ze zámoří.
Vysoký počet 32 stupňů posuvu umožňuje nastavit optimální úběr materiálu pro hrubování i finální hlazení.
Koník a rozměry lože
Morse kužel MK 3 umožňuje upnutí běžných otočných hrotů a vrtacích sklíčidel pro vrtání v ose.
Masivní pinola o průměru 42 mm zajišťuje tuhost při vrtání a podpírání těžších kusů.
Robustní stroj s pracovní délkou 1 m si vyžaduje plochu cca 2 metry délky pro bezpečnou manipulaci.
Co najdete v zásilce
Rozsah dodávky
1
OPTIturn TM 3610
Profesionální hrotový soustruh s podstavcem
2
3-čelisťové sklíčidlo ø 200 mm
Masivní univerzální sklíčidlo Camlock
3
Lunety (pevná + pohyblivá)
Pevná ø 100 mm a pohyblivá ø 95 mm pro dlouhé hřídele
4
Čtyřstranný nožový držák
Klasický držák pro upnutí až 4 nožů najednou
5
Pevné hroty a redukce
2× pevný hrot MK 3 a redukční pouzdro MK 6 / MK 3
6
Servisní výbava
LED osvětlení, sada výměnných kol a nářadí
Často kladené dotazy
Otázky a odpovědi
Ne, model TM 3610 vyžaduje třífázové napájení 400 V. Je určen pro profesionální nasazení, kde je stabilita výkonu a vysoký krouticí moment třífázového motoru klíčový pro kvalitní povrch.
Camlock (D1-5) umožňuje vyměnit sklíčidlo za lícní desku nebo kleštinový upínač během několika desítek sekund pomocí aretačních čepů. Navíc zaručuje velmi vysokou opakovatelnou souosost a pevnost spoje.
Ano, stroj to umožňuje dvěma způsoby: natočením nožového suportu pro krátké kužely, nebo vyosením koníku o ± 10 mm pro soustružení dlouhých, pozvolných kuželů.
Ano, v rozsahu dodávky najdete tříčelisťové sklíčidlo, obě lunety, pevné hroty i sadu výměnných kol pro závity. Stačí doplnit olejovou náplň (součástí) a můžete začít pracovat.
🛠️ Rada specialisty Tomek Nářadí:
Soustruh TM 3610 je poctivý stroj, který v dílně přežije generace. 52 mm průchod vřetene je obrovskou výhodou, kterou v této cenové třídě běžně nenajdete – umožní vám pracovat s materiálem, na který byste dříve potřebovali mnohem větší stroj. Při instalaci dbejte na dokonalé vyrovnání lože pomocí přesné strojní vodováhy. I malý náklon může u stroje o váze 600 kg ovlivnit přesnost souběhu hrotů. Také doporučuji po prvních 50 hodinách provozu vyměnit olej v olejové lázni, vypláchnete tím případné nečistoty z výroby a zajistíte převodům hladký chod na další léta!
Doplňkové parametry
| Kategorie: | Klasické soustruhy na kov |
|---|---|
| EAN: | 4030635050619 |
| Značka: | OPTIMUM® |
| ? Příkon: | 2 200 W |
| ? Napětí: | 400 V |
| Výška hrotu: | 180 mm |
| Max. točný průměr nad ložem: | 360 mm |
| Max. točný průměr nad suportem: | 225 mm |
| Vzdálenost mezi hroty: | 1000 mm |
| Kužel vřetena: | MK6 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 5 |
| Otáčky: | 70–2400ot/min |
| Plynulá změna otáček: | Ne |
| Počet rychlostních stupňů: | 8 |
| Průchod vřetene: | 52 mm |
| Kužel pinoly koníka: | MK3 |
| Průměr pinoly: | 420 mm |
| Posuv podélný: | 0,052 –1,392 mm/ot. (32 ) |
| Posuv příčný: | 0,014 –0,38 mm/ot. (32 ) |
| Max. posuv nožového suportu: | 100 mm |
| Max. posuv příčného suportu: | 170 mm |
| Závit metrický: | 0,4 – 7 mm/ot. (26 ) |
| Závit palcový: | 56 – 4 záv./1“ (34 ) |
| Příkon: | 2,2 kW |
| Elektrické připojení: | 400 V |
| Rozměry (š × v × h): | 1964×1475×869 mm |
| Hmotnost: | 608 kg |
