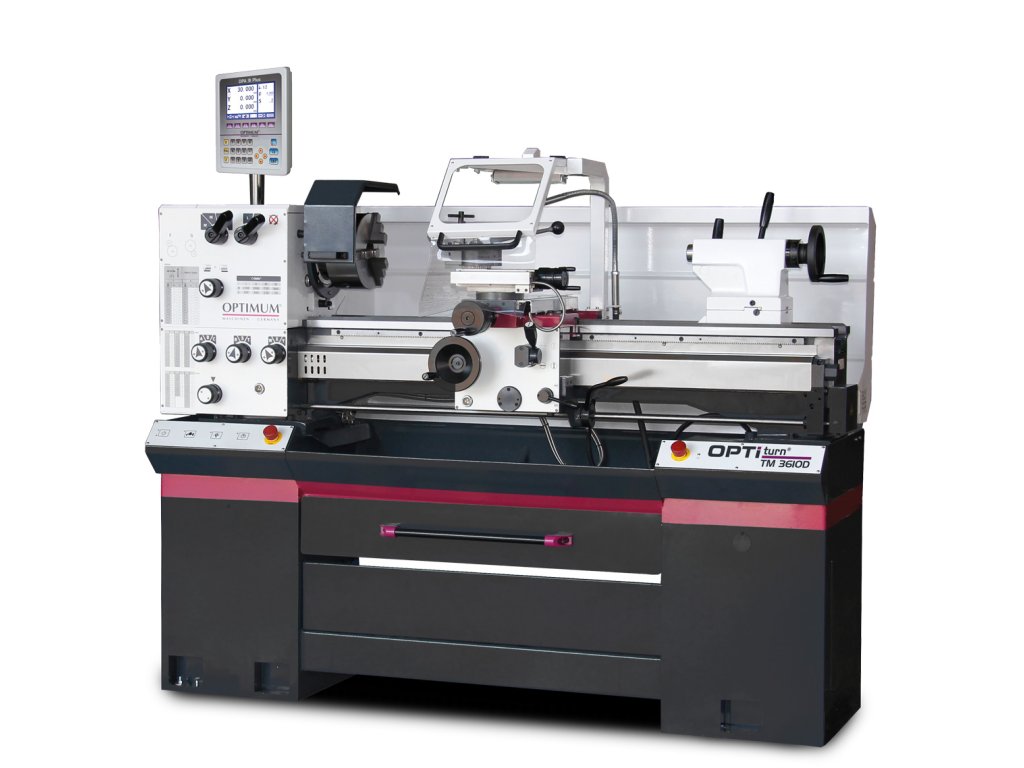

Soustruh OPTIturn OPTIMUM® TM 3610 D
Kód: 3403035
Související produkty
_otocny-hrot-optimum-s-kuzelem-mk-3.jpg?662f80ea
)
_sada-vymennych-stredicich-hrotu-mk3.jpg?662f80ea
)
_klestiny-5c--sada-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drzak-sada-swh-3-e.jpg?662f80ea
)
_vrtaky-hss--mk3--sada-9-ks.jpg?662f80ea
)
_nivelacni-prvek-se-2.jpg?662f80ea
)
Detailní popis produktu
Maximální přesnost a profesionální výbava
Hlavní přednosti
Univerzální hrotový soustruh OPTIturn OPTIMUM® TM 3610 D představuje ideální řešení pro nástrojárny, opravárenské provozy i náročnou zakázkovou výrobu. Stroj je již v základu vybaven 3osým digitálním odměřováním DPA 31 Plus, které dramaticky zvyšuje efektivitu práce a minimalizuje chyby při měření. Robustní litinové lože s kalenými vodicími drahami a vřeteno s házivostí pod 0,015 mm zaručují špičkovou kvalitu povrchu a přesnost lícování. S nadstandardním průchodem vřetene 52 mm a upínacím systémem Camlock č. 5 se jedná o vysoce variabilní stroj, který si poradí jak s jemným dokončováním, tak s těžkým hrubováním hřídelí, závitů i přírub.
01
Digitální odměřování
Systém DPA 31 Plus s fóliovou klávesnicí a měřicími lištami zaručuje vysokou pracovní přesnost a rychlost nastavení.
02
Masivní vřeteno 52 mm
Velký průchod vřetene dovoluje obrábění dlouhých tyčí o průměru až 50 mm přímo skrze tělo vřeteníku.
03
Upínání Camlock
Průmyslový standard Camlock č. 5 umožňuje bleskovou výměnu sklíčidel nebo lícních desek s vysokou opakovatelnou přesností.
04
Bezpečnostní standard
Dvoukanálová elektronika a motorová brzda splňují normu EN ISO 13849 pro nejvyšší úroveň ochrany obsluhy.
05
Bohatá výbava lunet
V balení najdete pevnou i pohyblivou lunetu, což umožňuje přesné obrábění dlouhých a štíhlých hřídelí bez průhybu.
06
Litinová tuhost
Váha 608 kg a precizně broušené lože osy Z pohlcují veškeré vibrace a zajišťují stabilní geometrii stroje.
Kde TM 3610 D využijete
Využití
Detailní specifikace
Technické parametry
Vřeteník a pohon
Výkonný 2,2kW motor s elektrickou brzdou zajišťuje bleskové zastavení vřetene pro vyšší produktivitu a bezpečnost.
Rozsah otáček v 8 rychlostních stupních umožňuje vše od silového vrtání velkými vrtáky až po vysokorychlostní dokončování.
Systém Camlock č. 5 zajišťuje házivost pod 0,015 mm a umožňuje výměnu sklíčidla během desítek sekund.
Vnitřní kužel MK 6 dovoluje přímé upnutí velkých nástrojů nebo redukčních pouzder.
Posuvy, závity a suporty
Stroj pokrývá 26 druhů metrických závitů bez nutnosti složité přestavby ozubených kol.
Kompletní rozsah pro 34 palcových závitů, nezbytný pro opravy hydrauliky a zemědělské techniky.
Široká škála 32 posuvů umožňuje nastavit optimální řezné podmínky pro každý materiál.

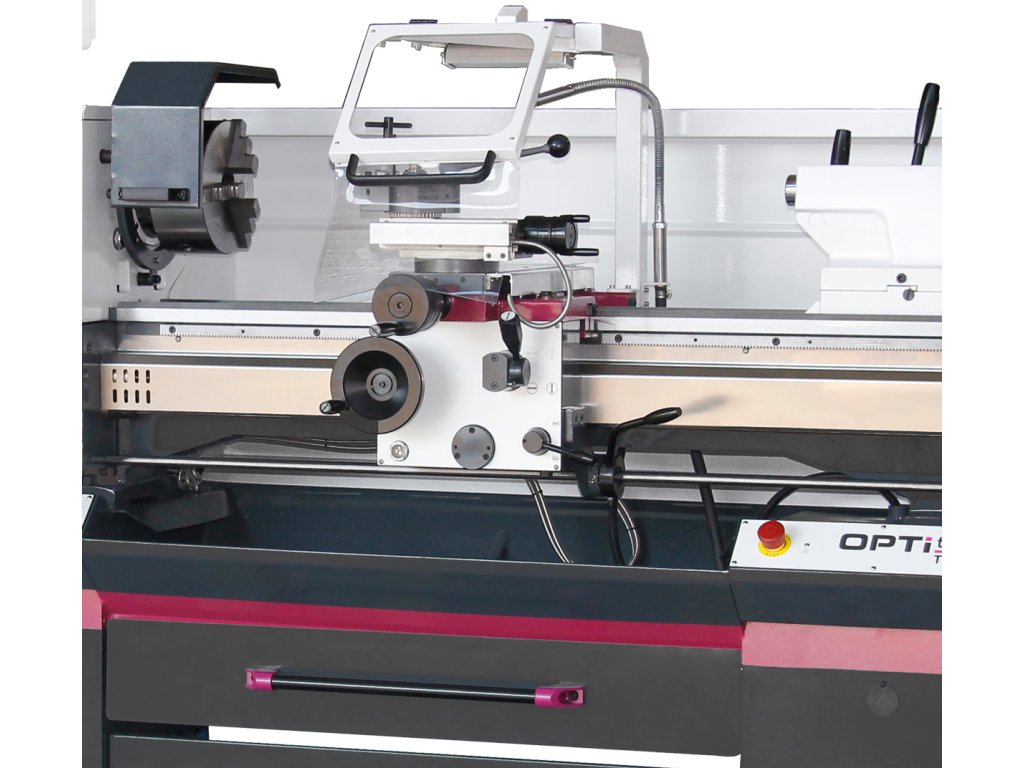

Podélné i příčné suporty mají kalené dráhy pro plynulý pohyb a přesné soustružení kuželů.
Koník, lože a rozměry
Morse kužel MK 3 umožňuje upnutí běžných otočných hrotů a vrtacích sklíčidel.
Umožňuje soustružit disky a příruby do průměru 360 mm a hřídele nad suportem do 225 mm.
Robustní stroj, který si vyžaduje plochu cca 2 metry délky, ale nabízí plnohodnotný průmyslový výkon.
Co najdete v zásilce
Rozsah dodávky
1
Digitální odměřování DPA 31 Plus
Kompletní 3-osý měřicí systém již namontovaný na stroji
2
3-čelisťové sklíčidlo ø 200 mm
Masivní univerzální sklíčidlo pro bezpečné upnutí
3
Rychloupínací držák SWH 3-E
Včetně držáku typu D pro čtyřhranné nože 18 mm
4
Pevná a pohyblivá luneta
Pro podporu dlouhých obrobků (rozsah až 102 mm)
5
Redukční pouzdro a pevný hrot
MK 6 / MK 4 a pevný hrot MK 4 do koníka
6
Servisní výbava
LED osvětlení, olejová náplň a sada nářadí
Často kladené dotazy
Otázky a odpovědi
Ne, model TM 3610 D vyžaduje třífázové napájení 400 V. Je určen pro profesionální nasazení, kde je stabilita výkonu a vysoký krouticí moment třífázového motoru klíčový.
Systém DPA 31 Plus je na tomto modelu již kompletně namontován a zkalibrován přímo z výroby. Soustruh stačí ustavit, zapojit a můžete ihned využívat výhody digitálního zobrazení polohy.
Soustruh má vestavěné čerpadlo, které rozvádí chladicí kapalinu z vyjímatelné nádrže přímo k nástroji. Nádrž je vybavena ukazatelem hladiny a lze ji snadno vyčistit od kovových špon.

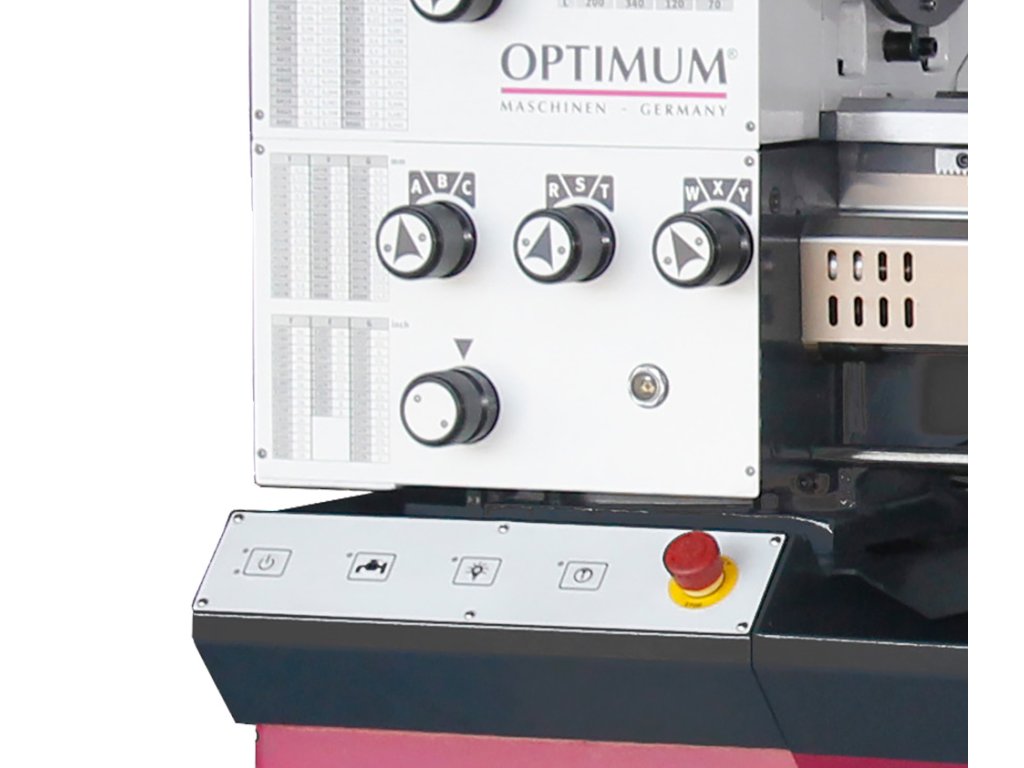

Ano, převodovka soustruhu umožňuje řezat 34 druhů palcových závitů (56 – 4 záv./1“) a 26 druhů metrických závitů (0,4 – 7 mm/ot). Nastavení je velmi intuitivní pomocí pák na vřeteníku.
🛠️ Rada specialisty Tomek Nářadí:
Soustruh TM 3610 D je poctivý "dělník". Pro udržení deklarované házivosti pod 0,015 mm doporučuji stroj po vybalení ustavit na tuhý betonový základ a dokonale jej vyrovnat pomocí přesné strojní vodováhy. U systému Camlock dbejte na čistotu kuželových ploch při každé výměně sklíčidla – i nepatrná špona může ovlivnit přesnost. Nezapomeňte také po prvních cca 50 hodinách provozu vyměnit olej v olejové lázni, vypláchnete tím případné mikro-nečistoty z výroby a zajistíte převodům hladký chod na další léta.
Doplňkové parametry
| Kategorie: | Klasické soustruhy na kov |
|---|---|
| EAN: | 4030635050534 |
| Značka: | OPTIMUM® |
| ? Příkon: | 2 200 W |
| ? Napětí: | 400 V |
| Výška hrotu: | 180 mm |
| Max. točný průměr nad ložem: | 360 mm |
| Max. točný průměr nad suportem: | 225 mm |
| Vzdálenost mezi hroty: | 1000 mm |
| Kužel vřetena: | MK6 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 5 |
| Otáčky: | 70–2400ot/min |
| Plynulá změna otáček: | Ne |
| Počet rychlostních stupňů: | 8 |
| Průchod vřetene: | 52 mm |
| Kužel pinoly koníka: | MK3 |
| Průměr pinoly: | 420 mm |
| Posuv podélný: | 0,052 –1,392 mm/ot. (32 ) |
| Posuv příčný: | 0,014 –0,38 mm/ot. (32 ) |
| Max. posuv nožového suportu: | 100 mm |
| Max. posuv příčného suportu: | 170 mm |
| Závit metrický: | 0,4 – 7 mm/ot. (26 ) |
| Závit palcový: | 56 – 4 záv./1“ (34 ) |
| Rozměry (š × v × h): | 1964×1475×869 mm |
| Hmotnost: | 608 kg |
