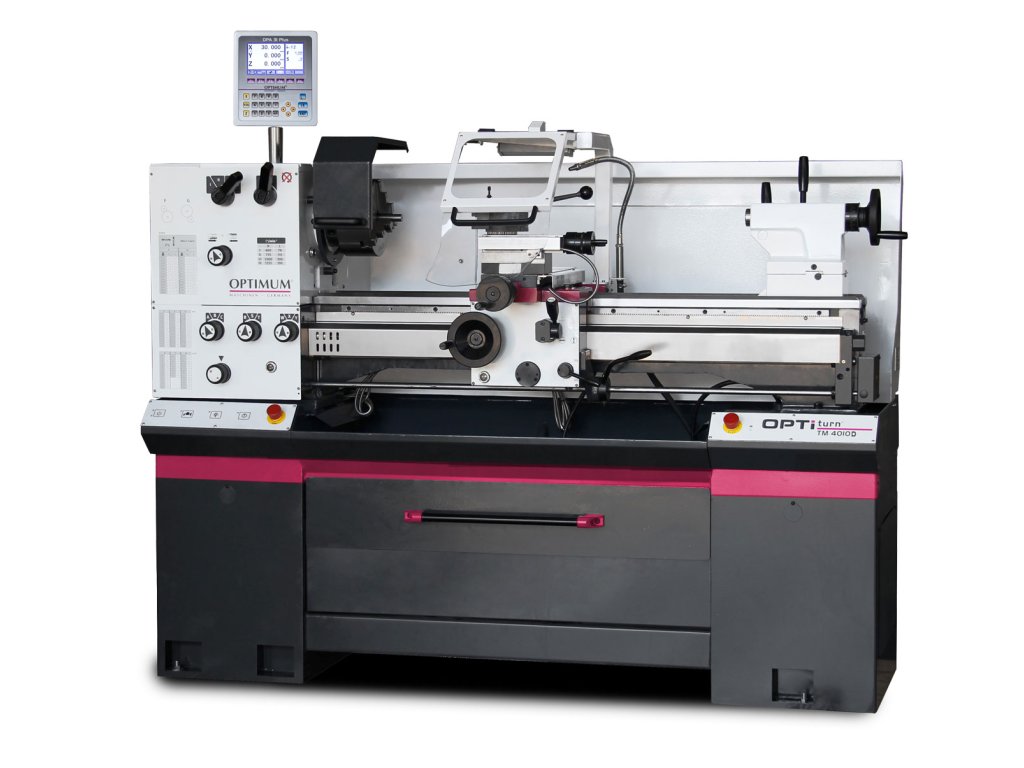

Soustruh OPTIturn OPTIMUM® TM 4010 D
Kód: 3403046
Související produkty
_otocny-hrot-optimum-s-kuzelem-mk-3.jpg?662f80ea
)
_sada-vymennych-stredicich-hrotu-mk3.jpg?662f80ea
)
_klestiny-5c--sada-17-ks--3---25-mm.jpg?662f80ea
)
_vrtaky-hss--mk3--sada-9-ks.jpg?662f80ea
)
_nivelacni-prvek-se-1.jpg?662f80ea
)
Detailní popis produktu
Německá preciznost pro profesionální mechaniky
Hlavní přednosti
Soustruh OPTIturn OPTIMUM® TM 4010 D představuje absolutní standard v kategorii dílenských soustruhů pro přesné strojírenství. Tento stroj byl navržen tak, aby splňoval přísné požadavky na přesnost (házivost vřetene pod 0,015 mm) a zároveň nabídl robustnost potřebnou pro těžké hrubování i jemné dokončování. S integrovaným 3-osým digitálním odměřováním DPA 31 Plus eliminujete chyby vznikající při odečítání z nonia a výrazně zrychlíte svou produkci. Soustruh disponuje kalenými vodicími drahami a převodovkou běžící v olejové lázni, což zajišťuje tichý chod a extrémně dlouhou životnost všech komponentů. Je ideální volbou pro výrobu hřídelí, řezání široké škály závitů a přesné lícování dílů.
01
Digitální přesnost
Odměřování DPA 31 Plus umožňuje sledovat polohu nástroje s vysokou přesností, což radikálně snižuje zmetkovitost.
02
Masivní vřeteno 52 mm
Velký průchod vřetene dovoluje obrábění dlouhých tyčí o průměru až 50 mm, které projdou celým tělem stroje.
03
Kalené vodicí dráhy
Vodicí dráhy osy Z jsou kalené a broušené, což zaručuje plynulý posuv suportu a minimální opotřebení i po letech práce.
04
Maximální bezpečnost
Dvoukanálová elektronika, elektrická brzda motoru a nouzové vypínače splňují nejpřísnější normy bezpečnosti práce.
05
Upínání Camlock
Systém Camlock DIN ISO 702-2 umožňuje bleskovou výměnu sklíčidel nebo lícních desek s vysokou opakovatelnou přesností.
06
Kompletní chlazení
Integrované čerpadlo s vyjímatelnou nádrží zajišťuje optimální teplotu nástroje i obrobku při dlouhém obrábění.
Oblasti použití
Kde TM 4010 D exceluje
Technický list
Technické parametry
Vřeteník a otáčky
Rozsah otáček rozdělený do 8 stupňů umožňuje vrtání velkými vrtáky i vysokorychlostní dokončování povrchu.
Profesionální Camlock systém zaručuje házivost čela vřetene pod 0,015 mm a bleskovou výměnu upínacích prvků.
Velký kužel MK 6 umožňuje přímé upnutí velkých nástrojů nebo redukčních pouzder.
Výkonný třífázový motor s elektrickou brzdou zajišťuje okamžité zastavení vřetene po vypnutí.
Posuvy, závity a suport
Široká škála posuvů umožňuje nastavit optimální úběr materiálu pro hrubování i finální hlazení.
Umožňuje řezání všech běžných metrických závitů bez nutnosti časté výměny ozubených kol v převodovce.
Kompletní rozsah pro palcové závity, nezbytný pro opravy zemědělské techniky a hydrauliky.
Nožový suport je otočný a umožňuje soustružení krátkých kuželů.
Koník a rozměry lože
Robustní koník s kuželem MK 4 poskytuje tuhou oporu i pro těžké kusy a vrtání velkými průměry.
Široké a žebrované lože ze šedé litiny minimalizuje prohnutí stroje pod tlakem nástroje.
I přes své možnosti si soustruh zachovává rozumné zástavbové rozměry, vhodné i do menších dílen.
Co najdete v balení
Rozsah dodávky
1
Digitální odměřování polohy DPA 31 Plus
Kompletní 3-osý systém již namontovaný na stroji
2

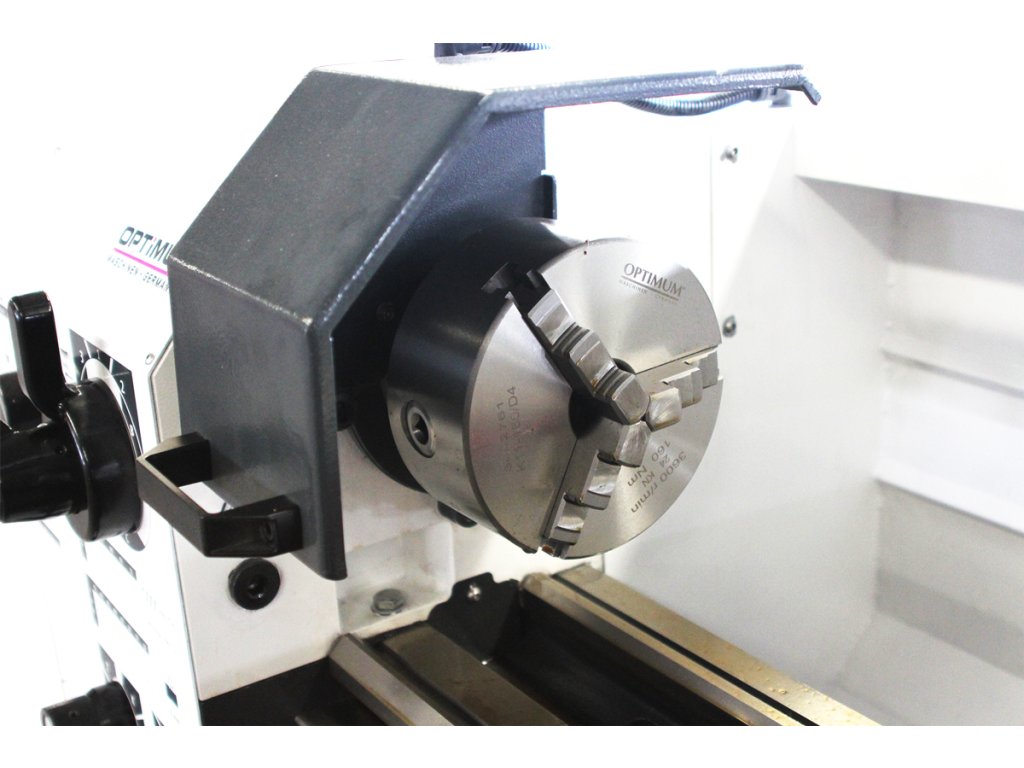

Tříčelisťové sklíčidlo Ø 160 mm
Upínací systém Camlock č. 5 pro přesné upnutí
3
Rychloupínací nožový držák sada SWH 3 - E
Pro bleskovou výměnu soustružnických nožů
4
Podstavec stroje
Stabilní ocelová konstrukce pod soustruh
5
Pevný hrot MK 3 a redukční pouzdro
Příslušenství pro vřeteno a koník (MK 5 / MK 3)
6
Provozní výbava

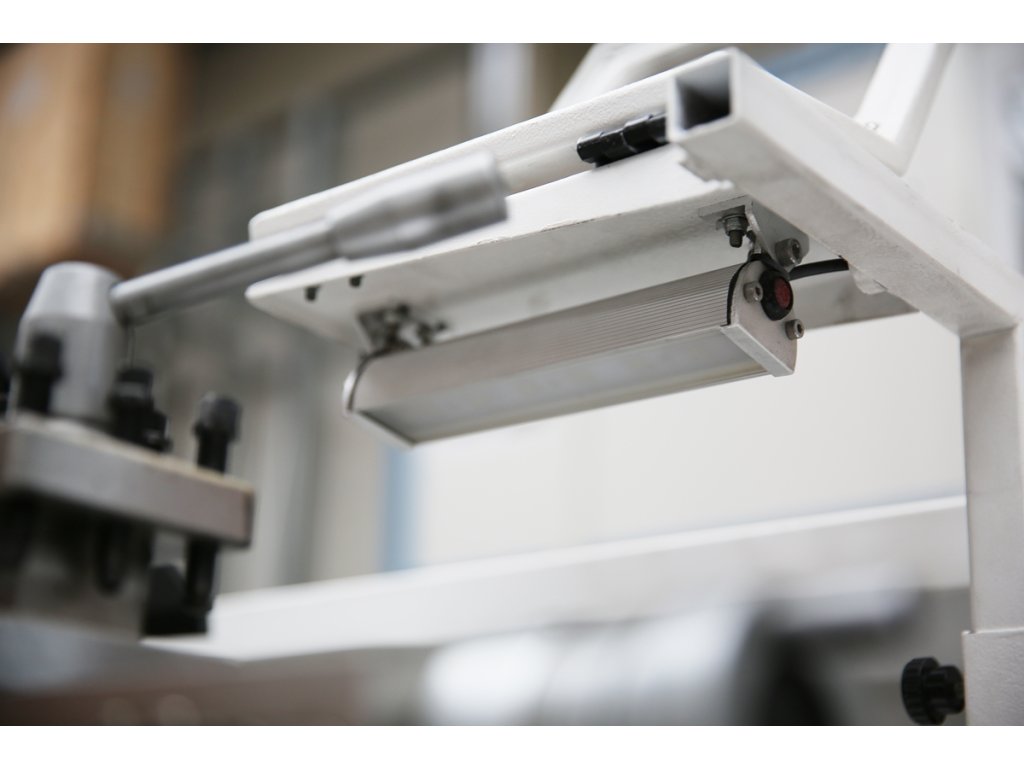

LED osvětlení, olejová náplň, sada výměnných kol a nářadí
Často kladené dotazy
Otázky a odpovědi
Ano, soustruh disponuje bohatou převodovkou, která umožňuje řezat 26 druhů metrických a 31 druhů palcových závitů pouze nastavením pák na převodové skříni. Pro atypické závity je součástí sady i sada výměnných kol.
Camlock je průmyslový standard upínání, který umožňuje vyměnit sklíčidlo za lícní desku nebo kleštinový upínač během několika desítek sekund. Navíc zaručuje velmi vysokou souosost a pevnost spoje.
Ano, model TM 4010 D je standardně dodáván s již namontovaným 3-osým digitálním odměřováním DPA 31 Plus. To výrazně zvyšuje komfort a přesnost práce zejména u složitějších obrobků.
Soustruh má vestavěné čerpadlo, které rozvádí chladicí emulzi tryskou přímo k řeznému nástroji. Nádrž na kapalinu je integrovaná v podstavci a je vyjímatelná pro snadné čištění od kalu a špon.
🛠️ Rada specialisty Tomek Nářadí:
Soustruh TM 4010 D je poctivý stroj, který v dílně oceníte hlavně pro jeho tuhost. 52 mm průchod vřetene je "vysvobozením" při práci s delšími hřídelemi, které byste do menších strojů prostě nedostali. Při instalaci dbejte na dokonalé vyrovnání lože pomocí přesné strojní vodováhy – u stroje této váhy je to klíč k udržení deklarované házivosti pod 0,015 mm. Nezapomínejte pravidelně kontrolovat hladinu oleje v převodové skříni přes olejoznak, soustruh vám pak bude sloužit desetiletí bez vůlí v převodech!
Doplňkové parametry
| Kategorie: | Klasické soustruhy na kov |
|---|---|
| EAN: | 4030635050541 |
| Značka: | OPTIMUM® |
| ? Příkon: | 2 200 W |
| ? Napětí: | 400 V |
| Výška hrotu: | 200 mm |
| Max. točný průměr nad ložem: | 400 mm |
| Max. točný průměr nad suportem: | 265 mm |
| Šířka lože: | 203 mm |
| Vzdálenost mezi hroty: | 1000 mm |
| Kužel vřetena: | MK6 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 5 |
| Otáčky: | 70–2000ot/min |
| Plynulá změna otáček: | Ne |
| Otáčky - provedení Vario: | 12–2500ot/min |
| Počet rychlostních stupňů: | 8 |
| Průchod vřetene: | 52 mm |
| Kužel pinoly koníka: | MK4 |
| Průměr pinoly: | 50 mm |
| Zdvih pinoly: | 110 mm |
| Posuv podélný: | 0,014 –0,38 mm/ot. (26 ) |
| Posuv příčný: | 0,052 –1,392 mm/ot. (32 ) |
| Max. posuv nožového suportu: | 98 mm |
| Max. posuv příčného suportu: | 185 mm |
| Závit metrický: | 0,4 – 7 mm/ot. (26 ) |
| Závit palcový: | 56 – 4 záv./1“ (31 ) |
| Rozměry (š × v × h): | 1935×1740×780 mm |
| Hmotnost: | 765 kg |
