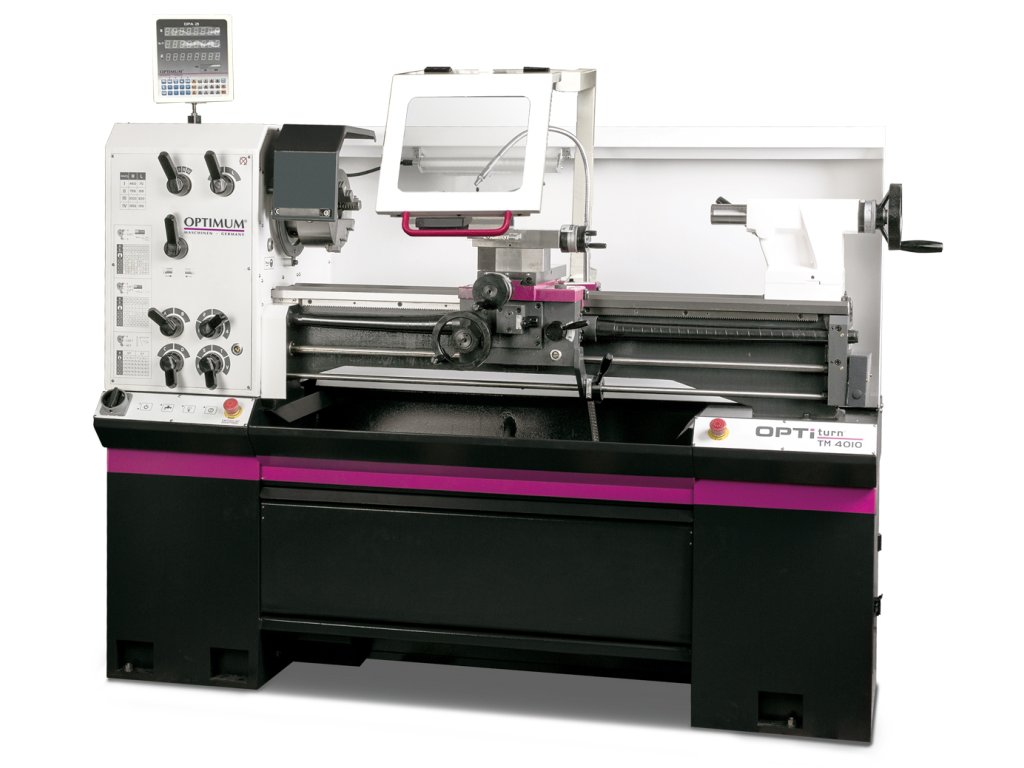

Soustruh OPTIturn OPTIMUM® TM 4010 D
Kód: 3403045
Související produkty
_otocny-hrot-optimum-s-kuzelem-mk-3.jpg?662f80ea
)
_sada-vymennych-stredicich-hrotu-mk3.jpg?662f80ea
)
_klestiny-5c--sada-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drzak-sada-swh-3-e.jpg?662f80ea
)
_vrtaky-hss--mk3--sada-9-ks.jpg?662f80ea
)
_nivelacni-prvek-se-2.jpg?662f80ea
)
Detailní popis produktu
Mistrovské dílo strojírenské preciznosti
Hlavní přednosti
Soustruh OPTIMUM® OPTIturn TM 4010 D je navržen pro náročné uživatele, kteří vyžadují maximální přesnost, tuhost a intuitivní ovládání. Tento model je standardně vybaven špičkovým digitálním odměřováním DPA 31 Plus, které eliminuje chyby obsluhy a zrychluje pracovní procesy. S masivním litinovým ložem, kalenými vodicími drahami a vřetenem uloženým v přesných kuželíkových ložiscích získáte stroj, který si poradí s těžkým hrubováním i jemným dokončováním. Bezpečnostní prvky odpovídající nejnovějším normám EN ISO a promyšlená ergonomie dělají z tohoto soustruhu lídra ve své třídě.
01
Digitální odměřování DPA 31
8-místný displej pro osy X, Y, Z0 a Z zajišťuje vysokou pracovní přesnost a výrazně snižuje procento chyb.
02
Špičková házivost vřetene
Garantovaná házivost čela vřetene pod 0,015 mm zaručuje dokonale souosé obrobky i při vysokém zatížení.
03
Upnutí Camlock č. 5
Rychloupínací systém Camlock DIN ISO 702-2 umožňuje bleskovou a bezpečnou výměnu sklíčidel.
04
Odolná převodovka
Všechna ozubená kola jsou kalená, broušená a běží v olejové lázni pro tichý chod a dlouhou životnost.
05
Maximální bezpečnost
Elektrická brzda motoru, nouzové vypínače a ochrana proti současnému spuštění závitování a posuvu.
06
Kompletní výbava

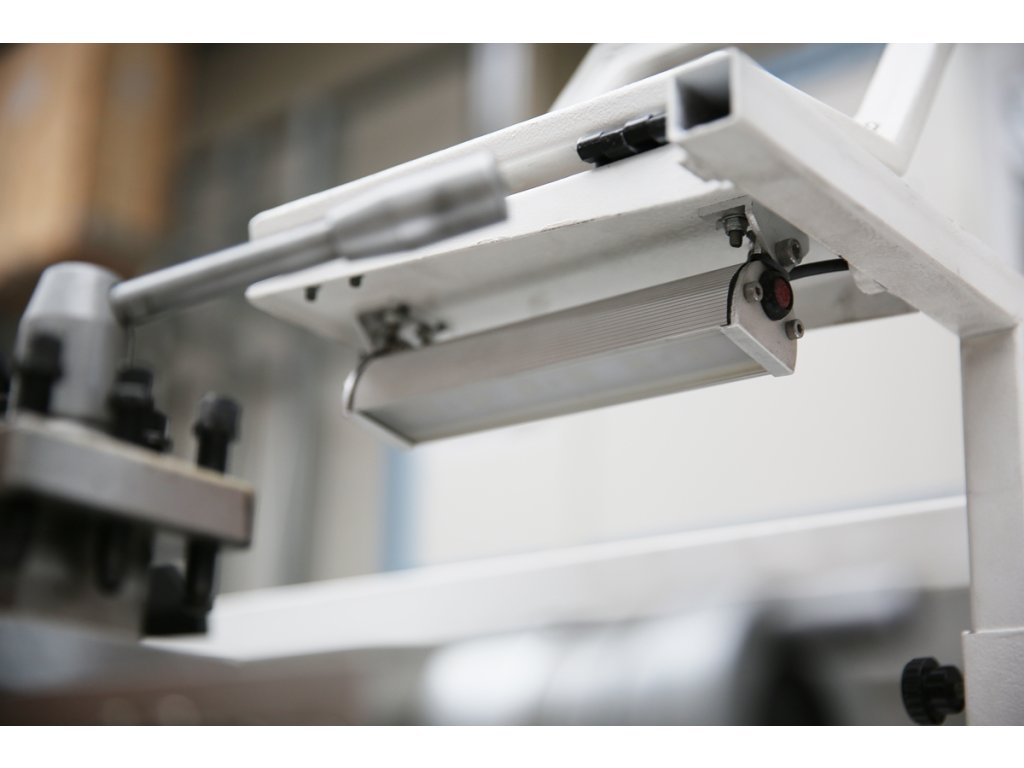

Součástí je LED osvětlení, chladicí systém, podstavec a rychloupínací nožový držák SWH 3-E.
Pro profesionální dílny
Využití
Specifikace
Technické parametry
Rozměry a kapacita
Vzdálenost 200 mm od lože ke středu hrotu definuje maximální poloměr obrobku.
Maximální průměr obrobku při obrábění v celé délce nad suportem soustruhu.
Šířka lože 203 mm zaručuje vysokou stabilitu a tuhost suportu při silových záběrech.
Celkové rozměry stroje včetně podstavce. Kompaktní design vzhledem k točné délce 1 m.
Vřeteno a otáčky
8 rychlostních stupňů v rozsahu 70 až 2000 ot/min pokrývá potřeby od závitování až po vysokorychlostní dokončování.
Standardní kužely Morse umožňují použití široké škály upínacího nářadí a otočných hrotů.
Průmyslový systém Camlock zajišťuje bezpečné zajištění sklíčidla a jeho bleskovou výměnu.
Třífázové napájení a 2,2 kW motor poskytují dostatečnou sílu pro obrábění houževnatých ocelí.
Posuvy a závity
26 volitelných podélných posuvů pro precizní nastavení kvality povrchu.
32 rychlostí příčného posuvu pro efektivní čelní soustružení.
Široký rozsah pro řezání všech běžných typů závitů bez nutnosti složité výměny ozubených kol.
Kompletní dodávka připravená k práci
Obsah balení
1
OPTIturn TM 4010 D
Hrotový soustruh s podstavcem
2
DPA 31 Plus
Digitální odměřování polohy ve 3 osách (namontováno)
3

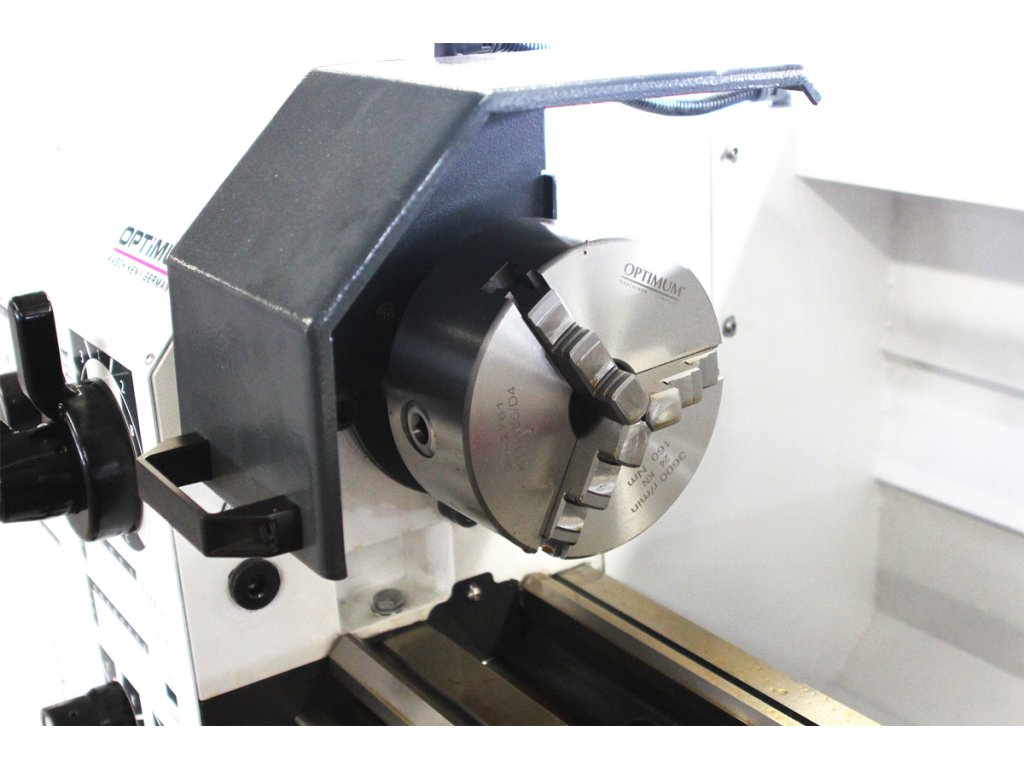

Tříčelisťové sklíčidlo
Průměr 160 mm, Camlock č. 5
4
SWH 3 - E
Sada rychloupínacího nožového držáku
5
Příslušenství
LED lampa, chladicí systém, pevný hrot MK 3, redukce MK 5/MK 3
6
Servisní balíček
Olejová náplň, výměnná kola, seřizovací nářadí
Často kladené dotazy
Otázky a odpovědi
DPA 31 Plus vám umožní sledovat polohu nože s přesností na tisíciny milimetru přímo na displeji. Nemusíte počítat dílky na nóniu, což dramaticky zvyšuje rychlost práce a eliminuje riziko zmetkovitosti vlivem chyby v odečtu.
Ano, stroj je k tomu plně vybaven. Umožňuje řezat širokou škálu metrických (0,4–7 mm) i palcových závitů. Navíc je vybaven ochranou, která brání současnému spuštění závitování a posuvu, čímž chrání převody před poškozením.
Camlock (č. 5) je průmyslový standard pro rychlou výměnu sklíčidel. Místo zdlouhavého šroubování stačí otočit několika excentry. Systém zajišťuje vysokou opakovatelnou přesnost upnutí a pevnost spoje.
Ano, nabízíme i verzi "Vario", která je vybavena frekvenčním měničem Lenze. Ta umožňuje plynulou změnu otáček v rozsahu 12 až 2500 ot/min, což je ideální pro dosažení špičkové kvality povrchu u různých materiálů.
Velmi jednoduchá. Nádržka na chladicí kapalinu je vyjímatelná, což značně usnadňuje její čištění a doplňování. Navíc je systém vybaven ukazatelem hladiny, takže máte vždy přehled o stavu emulze.
Díky robustnímu loži o šířce 203 mm a celkové hmotnosti 765 kg soustruh vykazuje vysokou tuhost. Můžete na něm bez obav obrábět ocelové polotovary do průměru 400 mm (nad ložem) při zachování vysoké přesnosti.
Doplňkové parametry
| Kategorie: | Klasické soustruhy na kov |
|---|---|
| EAN: | 4030635035395 |
| Značka: | OPTIMUM® |
| ? Napětí: | 400 V |
| Výška hrotu: | 200 mm |
| Max. točný průměr nad ložem: | 400 mm |
| Max. točný průměr nad suportem: | 265 mm |
| Šířka lože: | 203 mm |
| Vzdálenost mezi hroty: | 1000 mm |
| Kužel vřetene: | MK6 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 5 |
| Otáčky: | 70–2000ot/min |
| Plynulá změna otáček: | Ne |
| Otáčky - provedení Vario: | 12–2500ot/min |
| Počet rychlostních stupňů: | 8 |
| Průchod vřetene: | 52 mm |
| Kužel pinoly koníku: | MK4 |
| Průměr pinoly: | 50 mm |
| Zdvih pinoly: | 110 mm |
| Posuv podélný: | 0,014 –0,38 mm/ot. (26 ) |
| Posuv příčný: | 0,052 –1,392 mm/ot. (32 ) |
| Max. posuv nožového suportu: | 98 mm |
| Max. posuv příčného suportu: | 185 mm |
| Závit metrický: | 0,4 – 7 mm/ot. (26 ) |
| Závit palcový: | 56 – 4 záv./1“ (31 ) |
| Rozměry (š × v × h): | 1935×1740×780mm |
| Hmotnost: | 765 kg |
