Detailní popis produktu
Německá preciznost pro detailní práci
Hlavní přednosti

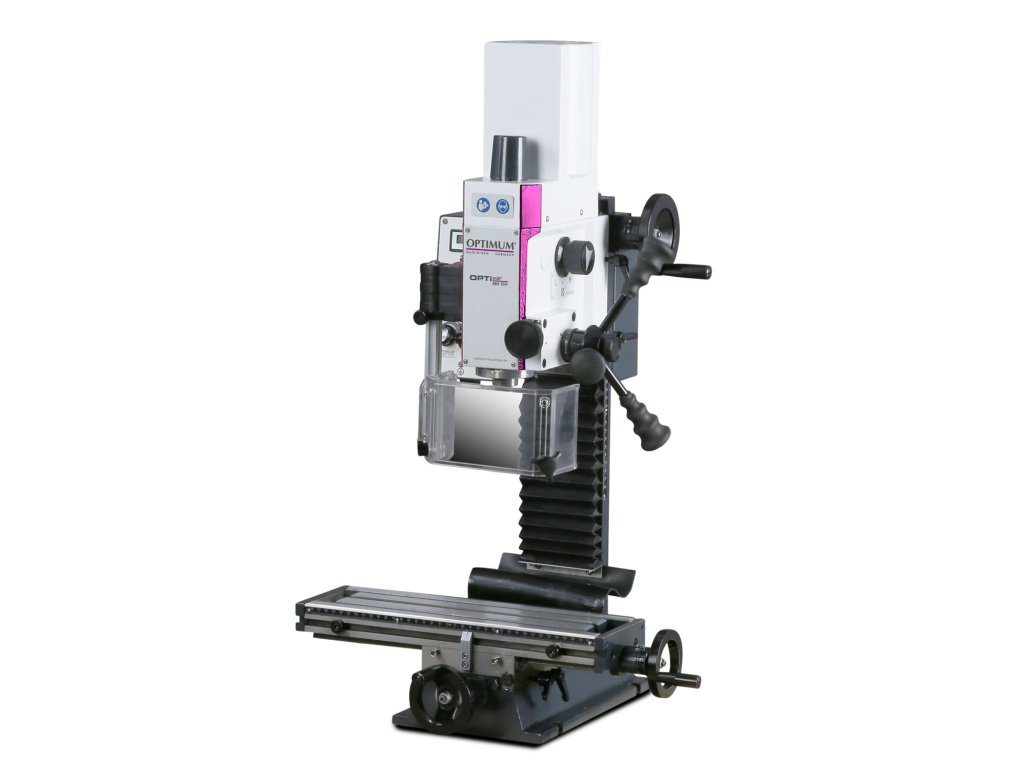

Stolní frézka OPTIMUM® OPTImill MH 15 V je ekonomické, ale vysoce přesné řešení pro opracování menších obrobků z kovu, plastu či dřeva. Její konstrukce s vřetenem uloženým v přesných kuželíkových ložiskách zaručuje házivost pod 0,015 mm, což je v této kategorii špičková hodnota. Stroj je vybaven elektronicky plynulou regulací otáček a dvoustupňovou převodovkou, která zajišťuje vysoký krouticí moment i v nízkém pásmu otáček. Unikátní stranově přestavitelný sloup rozšiřuje pracovní rozsah i při náklonu hlavy, což z MH 15 V dělá neuvěřitelně variabilní nástroj pro modeláře, jemné mechaniky, hodináře nebo výuková střediska.
01
Vysoká přesnost oběhu
Házivost pod 0,015 mm měřená na pinole zaručuje dokonalou přesnost při vrtání i frézování lícovaných děr.
02
Plynulé Vario otáčky
Elektronická regulace dovoluje jemně doladit řeznou rychlost podle materiálu, aniž byste museli zastavovat stroj.
03
Hlava sklopná o ±90°
Umožňuje vrtání a frézování pod libovolným úhlem, což je ideální pro výrobu fází a šikmých drážek.
04
Přestavitelný sloup
Sloup lze posunout stranou, čímž získáte větší manipulační prostor i při náklonu frézovací hlavy mimo osu stolu.
05
Vymezitelná vůle
Rybinová vedení ve všech třech osách jsou opatřena klínovými lištami pro snadné seřízení a udržení přesnosti.
06

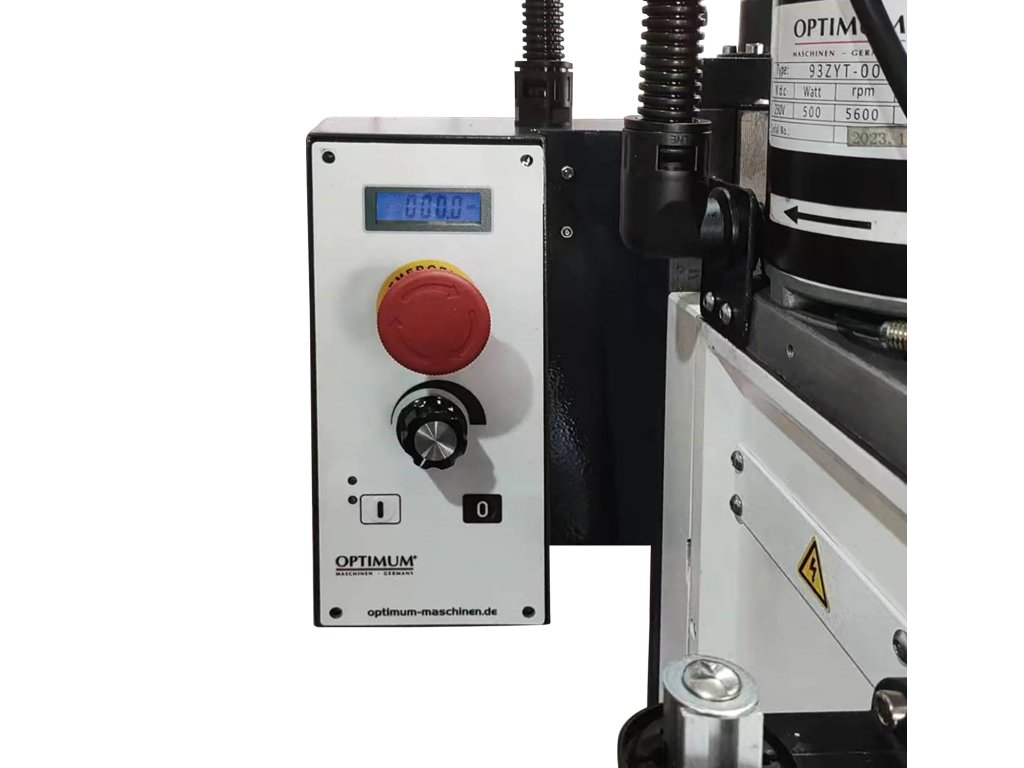

Bezpečné ovládání
Vypínač v krytí IP 54 s nulovým spouštěčem a nouzovým vypnutím splňuje přísné bezpečnostní normy.
Oblasti použití
Kde frézku využijete
Technický list
Kompletní technické parametry
Vřeteno a hlava
Standardní kužel MK 2 zajišťuje vysokou kompatibilitu s běžným vrtacím a frézovacím nářadím.
Frézovací hlavu lze položit do horizontální polohy, což dramaticky rozšiřuje výrobní možnosti stroje.
Vřeteno má zdvih 50 mm, což je plně dostačující pro vrtání slepých otvorů a dlabání v malých obrobcích.
I na takto malém stroji můžete použít plošnou frézu do 50 mm pro srovnání povrchu materiálu.
Pracovní stůl a posuvy
Plocha 400x120 mm se třemi T-drážkami (10 mm) umožňuje upnutí svěráku i dělící hlavy.

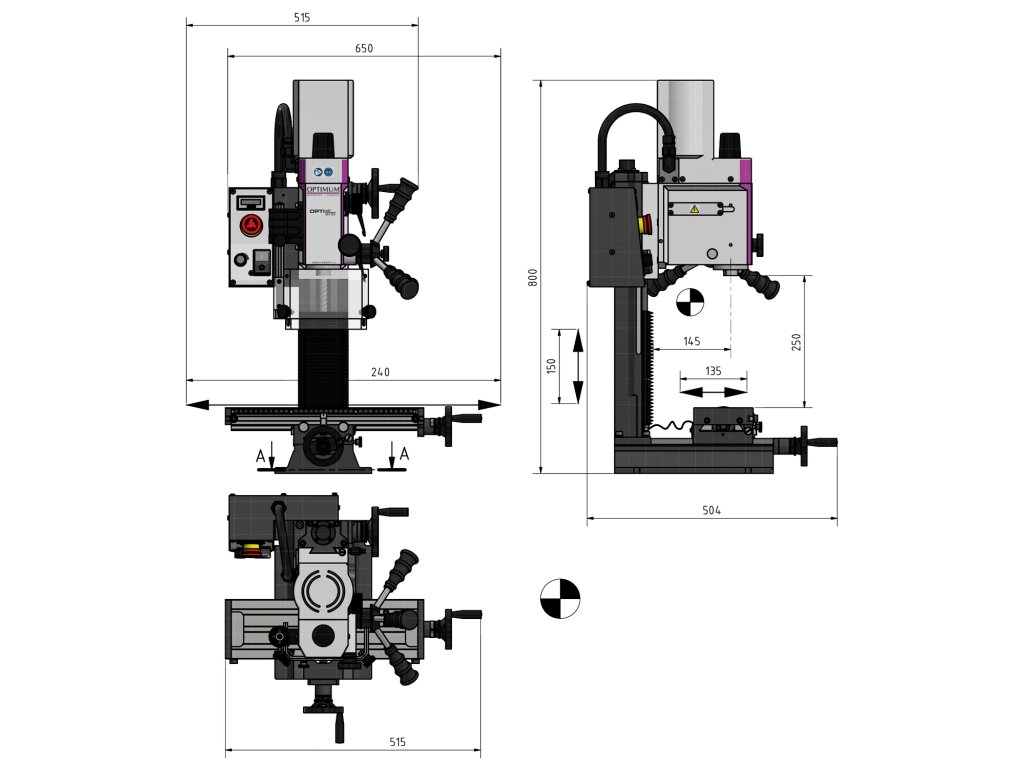

Pracovní prostor 240x135x150 mm je dimenzován pro výrobu malých součástí s vysokou opakovací přesností.
Vzdálenost 145 mm od sloupu a 250 mm od stolu umožňuje práci s nástroji různých délek.
Konstrukce a ostatní
Motor 500 W je optimalizován pro plynulý chod v kombinaci s převodovkou, aby neztrácel sílu v zátěži.
Kompaktní půdorys, který se vejde na standardní pracovní ponk bez nutnosti speciálního základu.
Klasické tuhé vedení, které umožňuje přesné vymezení vůle a zajišťuje dlouhou životnost stroje.
Co najdete v krabici
Obsah balení
1
OPTIMILL MH 15 V
Základní jednotka stolní frézky s motorem
2
Utahovací tyč M10
Pro bezpečné upevnění nástrojů ve vřeteni
3
Kuželový trn MK2 / B16
Redukce pro nasazení vrtacího sklíčidla
4
Seřizovací nářadí
Sada klíčů pro základní nastavení stroje
5
Ochranný kryt sklíčidla
Průhledný kryt s mikrospínačem pro bezpečnost
Často kladené dotazy
Otázky a odpovědi
Ano, model MH 15 V je díky napájení 230 V a tichému motoru s převodovkou velmi oblíbený mezi modeláři v domácích podmínkách. Je ale nutné ji umístit na stabilní podklad pro snížení vibrací.
Ne, v balení najdete kuželový trn pro vrtací sklíčidlo. Pro samotné frézování stopkovými frézami doporučujeme dokoupit kleštinový upínač s kuželem MK2/M10 a příslušnou sadu kleštin.
Celý sloup můžete posunout vlevo nebo vpravo. To využijete hlavně při frézování pod úhlem, kdy se hlava nakloní a nástroj se dostane mimo osu stolu – posunem sloupu vrátíte nástroj zpět nad obrobek.
Ano, díky plynulé regulaci můžete nastavit nízké otáčky (již od 90 ot/min), které jsou pro nerez klíčové. Doporučujeme však používat kvalitní karbidové nástroje a řezný olej.
🛠️ Rada specialisty Tomek Nářadí:
Model MH 15 V je "kapesní šampión" pro každého modeláře. Pokud chcete z frézky vytěžit maximum přesnosti, doporučuji po vybalení věnovat čas seřízení klínových lišt vedení. Vedení by mělo chodit s lehkým odporem, ale bez sebemenší vůle. Také nepodceňujte mazání – rybinová vedení jsou broušená a škrábaná tak, aby držela mazací film. Používejte kvalitní olej na kluzná vedení a frézka vám bude sloužit roky s neuvěřitelnou přesností. Pro precizní práci doporučuji dokoupit sadu kleštin ER25 s kuželem MK2/M10.
Doplňkové parametry
| Kategorie: | Vrtačko-frézky |
|---|---|
| EAN: | 4030635043017 |
| Značka: | OPTIMUM® |
| ? Příkon: | 500 W |
| ? Napětí: | 230 V |
| Vrtací výkon trvalý | ocel: | 11 mm |
| Vrtací výkon max. | ocel: | 13 mm |
| Max. vrtací hloubka: | 50 mm |
| Max. průměr stopkové frézy: | 13 mm |
| Max. průměr nožové hlavy: | 50 mm |
| Vyložení: | 145mm |
| Rozměry pracovního stolu: | 400×120mm |
| T-drážky | velikost drážky: | 10 mm |
| T-drážky | rozteč: | 35 mm |
| Upnutí: | MK2/M10 |
| Kužel vřetena: | MK2 |
| Rozsah posuvu - osa X: | 240 mm |
| Rozsah posuvu - osa Y: | 135 mm |
| Rozsah posuvu - osa Z: | 150 mm |
| Otáčky: | 90 | 140–1400 | 2250 ot/min |
| Plynulá změna otáček: | Ano |
| Počet rychlostních stupňů: | 2 |
| Max. vzdálenost vřetene a stolu: | 250 mm |
| Posuv pinoly: | 50 mm |
| Úhel naklopení frézovací hlavy: | -90 °až +90 ° |
| Hmotnost: | 58,8 kg |
| Rozměry (š × v × h): | 504×800×515 mm |
