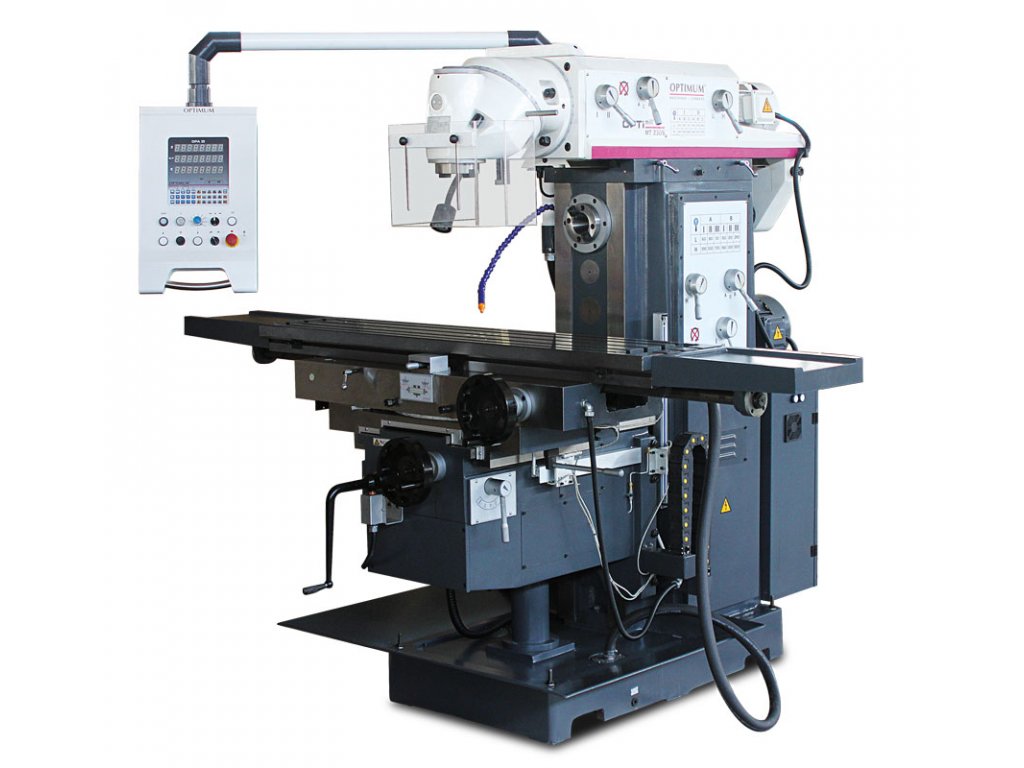

Univerzální frézka OPTIMUM® OPTImill MT 230 S
Model OPTImill MT 230 S představuje těžkou váhu v kategorii univerzálních nástrojářských frézek. Tento stroj je navržen pro maximální stabilitu a přesnost, čehož je dosaženo použitím kvalitní Meehanite litiny a kalených vodících drah. Frézka disponuje dvěma nezávislými motory (5,5 kW pro horizontální a 4 kW pro vertikální vřeteno), což umožňuje plnohodnotné horizontální i vertikální frézování. Výjimečnou vlastností je univerzální frézovací hlava otočná ve dvou osách, umožňující nastavení v libovolném úhlu. Komfort a efektivitu práce zvyšuje digitální odměřování polohy DPA 31 Plus a strojní posuvy ve všech osách X, Y, Z poháněné výkonným servomotorem.
Hlavní přednosti produktu
- Extrémní tuhost: Těžké provedení z Meehanite litiny (2 800 kg) zajišťuje absorpci vibrací při velkých úběrech.
- Dvojí obrábění: Možnost pracovat s vertikálním i horizontálním vřetenem (včetně podpěry pro trny).
- Univerzální hlava: Frézovací hlava je otočná ve dvou osách (360°), což umožňuje obrábění složitých tvarů.
- Klidný chod: Broušená převodová kola běžící v olejové lázni zaručují tichý a hladký provoz.
- Pokročilé ovládání: Strojní posuvy jsou regulovatelné servomotorem a stroj je vybaven digitálním odměřováním DPA 31 Plus.
Využití a vhodnost
Frézka MT 230 S je určena pro těžké průmyslové nasazení, kde se vyžaduje univerzálnost a výkon:
- Těžké strojírenství: Obrábění velkých a těžkých obrobků (nosnost stolu 400 kg).
- Nástrojárny a formovny: Výroba složitých forem díky polohovatelné hlavě.
- Výrobní linky: Sériová výroba dílů vyžadujících horizontální i vertikální operace.
- Údržba velkých podniků: Univerzálnost stroje pokryje většinu opravárenských potřeb.
Klíčové parametry
Celkový příkon
12 000 W
Kužel vřetena
ISO 50
Rozměr stolu
1 600 × 360 mm
Nosnost stolu
400 kg
Motor vertikální
4 000 W
Motor horizontální
5 500 W
Otáčky
60 – 1 750 ot/min
Hmotnost
2 800 kg
Obsah balení
- Univerzální frézka OPTIMUM® OPTImill MT 230 S
- Digitální odměřování polohy DPA 31 Plus
- Upínací trny pro frézu ISO 50 (Ø 27 mm, Ø 32 mm)
- Upínací trn pro nožovou hlavu ISO 50 (Ø 40 mm)
- Redukční pouzdro ISO 50 / MK 4
- Horizontální a vertikální utahovací tyč M24
- Seřizovací nářadí
Proč si vybrat právě tento produkt?
- Maximální výkon: Robustní kužel ISO 50 a silné motory umožňují nasazení velkých nástrojů a těžké obrábění.
- Komplexní řešení: Stroj zvládá horizontální i vertikální frézování bez nutnosti kompromisů.
- Moderní technologie: Strojní posuvy řízené servomotorem zajišťují plynulý a přesný pohyb stolu.
- Přesnost pod kontrolou: Dodávané digitální odměřování DPA 31 Plus šetří čas při nastavování a eliminuje chyby obsluhy.
FAQ
- Jaký je rozdíl mezi výkonem vertikálního a horizontálního vřetene?
- Horizontální vřeteno je dimenzováno na těžší obrábění s výkonem 5,5 kW, zatímco vertikální vřeteno má výkon 4 kW.
- Umožňuje stroj rychloposuv?
- Ano, stroj disponuje funkcí rychloposuvu ve všech osách (X: 1200 mm/min, Y: 800 mm/min, Z: 600 mm/min) pro efektivní polohování.
- Je digitální odměřování součástí ceny?
- Ano, 3-osé digitální odměřování DPA 31 Plus je součástí dodávky a je na stroji již nainstalováno.
- Jaký typ upínání stroj používá?
- Obě vřetena jsou vybavena robustním kuželem ISO 50, což je standard pro těžké frézky.
- Jaké je napájení stroje?
- Stroj vyžaduje průmyslové třífázové připojení 400 V a celkový příkon je dimenzován na 12 kW.
Doplňkové parametry
| Kategorie: | Univerzální frézky |
|---|---|
| EAN: | 4030635038617 |
| Značka: | OPTIMUM® |
| ? Příkon: | 12 000 W |
| ? Filtrovací příkon: | 10 000 - 14 999 W |
| ? Napětí: | 400 V |
| Hmotnost: | 2 800 kg |
| Max. průměr stopkové frézy: | 25 mm |
| Max. průměr nožové hlavy: | 160 mm |
| Vyložení: | 290 - 910 mm |
| Rozměry pracovního stolu: | 1 600 × 360 mm |
| Max. zatížení stolu: | 400 kg |
| T-drážky | počet: | 3 |
| T-drážky | velikost drážky: | 18 mm |
| T-drážky | rozteč: | 80 mm |
| Kužel vřetene: | ISO50 |
| Rozsah posuvu - osa X: | 1 300 mm |
| Rozsah strojního posuvu - osa X: | 1 220 mm |
| Rychlost strojního posuvu - osa X: | 30 – 830 mm/min |
| Rychloposuv - osa X: | 1 200 mm/min |
| Rozsah posuvu - osa Y: | 300 mm |
| Rozsah strojního posuvu - osa Y: | 220 mm |
| Rychlost strojního posuvu - osa Y: | 30 – 830 mm/min |
| Rychloposuv - osa Y: | 800 mm/min |
| Rozsah posuvu - osa Z: | 400 mm |
| Rozsah strojního posuvu - osa Z: | 320 mm |
| Rychlost strojního posuvu - osa Z: | 23 – 625 mm/min |
| Rychloposuv - osa Z: | 600 mm/min |
| Otáčky: | 60 – 1 750 ot/min |
| Počet rychlostních stupňů: | 12 |
| Min. vzdálenost vřetene a stolu: | 190 mm |
| Max. vzdálenost vřetene a stolu: | 590 mm |
| Úhel otáčení frézovací hlavy: | 360 ° |
| Výkon motoru horizontálního vřetene: | 5 500 W |
| Výkon motoru vertikálního vřetene: | 4 000 W |
| Výkon motoru chladícího čerpadla: | 90 W |
| Rozměry (š × v × h): | 2 520 × 2 030 × 2 160 mm |
