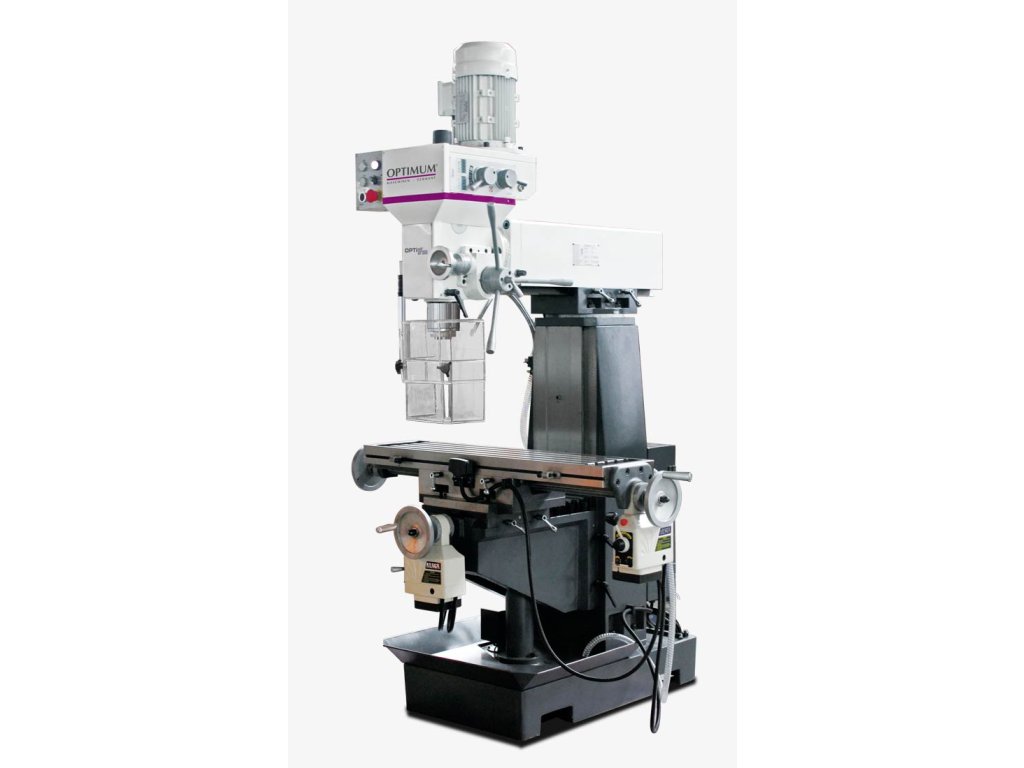

Univerzální frézka OPTIMUM® OPTImill MT 50 E
Kód: 3336010
Související produkty
_presne-podkladaci-desky-sada-20-ks.jpg?662f80ea
)
_horizontalne-vertikalni-kruhovy-delici-stul-rt-150.jpg?662f80ea
)
_horizontalne-vertikalni-kruhovy-delici-stul-rt-200.jpg?662f80ea
)
_hor-vert--delici-stul-se-3-celistovym-sklicidlem-rte-165.jpg?662f80ea
)
_horizontalne-vertikalni-delici-stul-s-3-celistovym-sklicidlem-rtu-165.jpg?662f80ea
)
_kuzelovy-trn-iso-40-b16.jpg?662f80ea
)
_frezovaci-hlava-iso-40.jpg?662f80ea
)
_upinky-14-mm--2-ks.jpg?662f80ea
)
_strojni-sverak-fms-125.jpg?662f80ea
)
_strojni-sverak-fmsn-125.jpg?662f80ea
)
Detailní popis produktu
Industriální variabilita a tuhost
Hlavní přednosti
Univerzální frézka OPTIMUM® OPTImill MT 50 E představuje nekompromisní řešení pro dílny vyžadující spojení dvou strojů v jednom těle. Unikátní koncepce umožňuje provádět jak standardní vertikální frézování, tak i horizontální obrábění pomocí doplňkového vřetene. Masivní konstrukce o hmotnosti 760 kg z kvalitní šedé litiny efektivně pohlcuje vibrace, což zajišťuje precizní povrch i při těžkém hrubování. Stroj je vybaven průmyslovým upínáním SK 40, které zaručuje obrovskou sílu v záběru, a automatickými posuvy v podélné i příčné ose, což dramaticky zvyšuje komfort a efektivitu práce. S převodovkou běžící v olejové lázni a integrovaným chladicím systémem je MT 50 E připravena na náročné nasazení v nástrojárnách i opravárenských provozech.
01

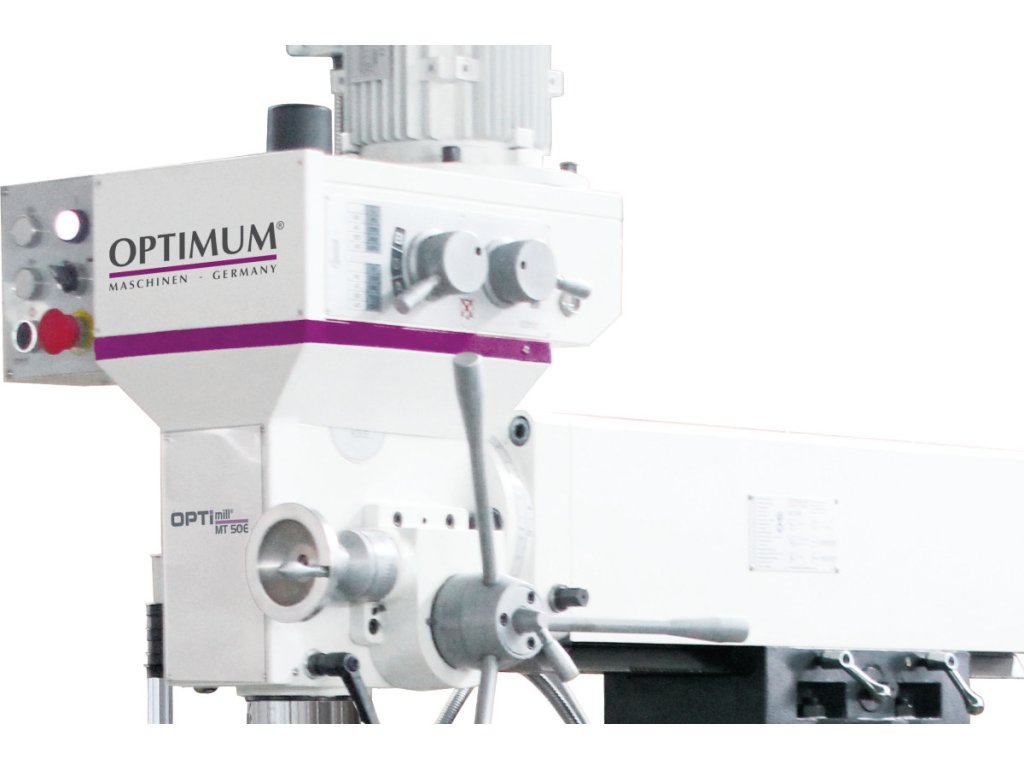

Kombinované vřeteno
Stroj umožňuje bleskový přechod mezi vertikální hlavou a horizontálním frézováním drážek a čelních ploch.
02
Upínání SK 40
Robustní kužel SK 40 DIN 2080 poskytuje maximální tuhost upnutí pro velké nožové hlavy do ø 63 mm.
03

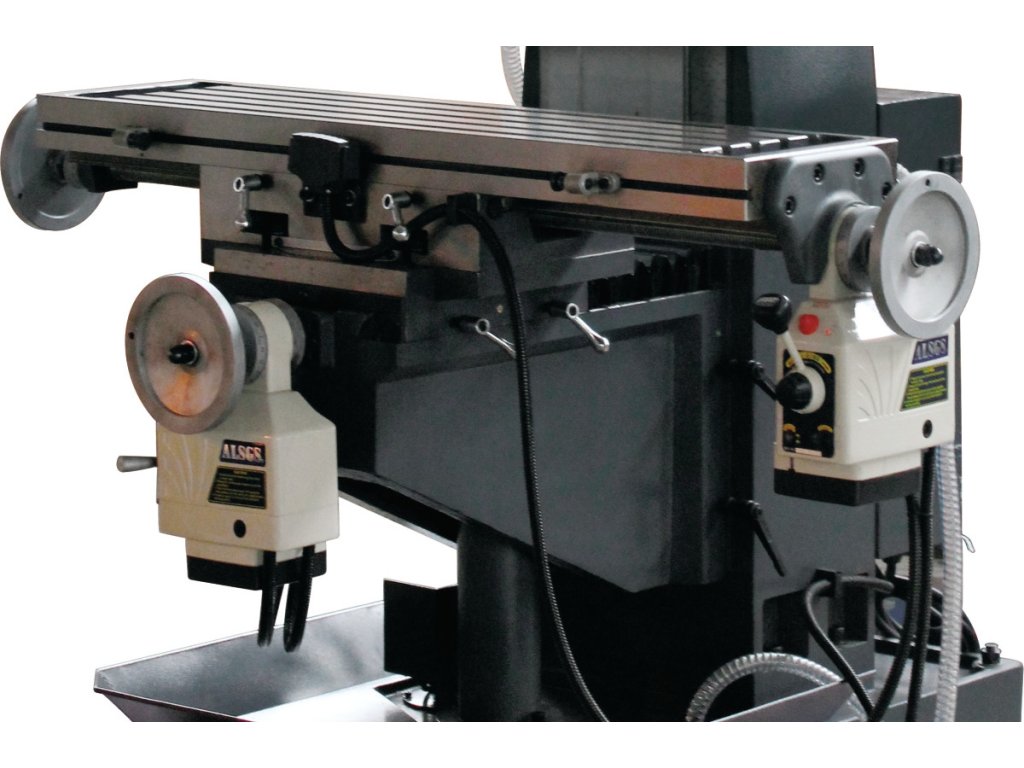

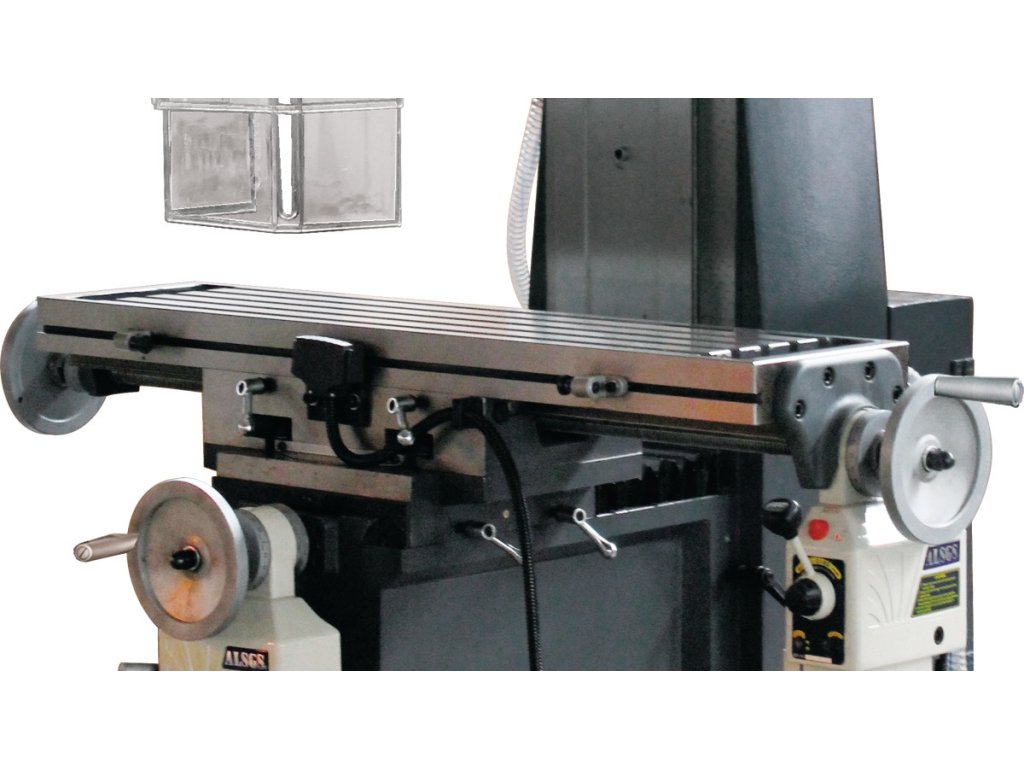

Strojní posuvy X / Y
Automatizace pohybu stolu v osách X a Y zajišťuje konstantní úběr materiálu a šetří fyzickou námahu obsluhy.
04
Olejová lázeň
Všechna převodová kola jsou kalená, broušená a mazaná v olejové lázni pro extrémně tichý chod a dlouhou životnost.
05
Vrtání až 30 mm
Díky tuhému sloupu a převodové hlavě zvládne stroj vrtání velkých průměrů do oceli bez rizika kmitání nástroje.
06
Kompletní výbava
Standardní součástí je chladicí zařízení, LED pracovní osvětlení a výškově stavitelný bezpečnostní kryt s mikrospínačem.
Oblasti použití
Kde MT 50 E exceluje
Technický list
Specifikace stroje
Výkon a řezné parametry
Vysoká kapacita pro vrtání do plného materiálu bez předvrtávání u konstrukční oceli.
Ideálně odstupňované otáčky pro nízkorychlostní hrubování i rychlejší dokončovací práce.
Dvoustupňový třífázový motor zajišťuje vysoký krouticí moment v celém spektru otáček.
Dostatečný zdvih pro hluboké otvory, ovládaný buď ruční pákou (vrtání) nebo jemným ručním přísuvem.
Rozsahy posuvů a rozměry
Pracovní prostor umožňující opracování širokého spektra součástí od drobných čepů po velké skříně převodovek.
Vzdálenost osy vřetene od sloupu stroje je nastavitelná pro obrábění extrémně širokých dílů.
Prostor dovolující upnutí vysokých dělících přístrojů, otočných stolů nebo vysokých strojních svěráků.
Industriální rozměry vypovídají o robustnosti stroje, který vyžaduje stabilní pevnou podlahu.
Co obdržíte v zásilce
Rozsah dodávky
1
OPTIMILL MT 50 E
Základní jednotka univerzální frézky s motory a posuvy
2
Sklíčidlo 3-16 mm / B18
S klíčem pro bezpečné upnutí vrtáků
3
Upínací trn ISO40 / B18
Pro připojení vrtacího sklíčidla do vřetene
4
Redukční pouzdra
Sada redukcí ISO40-MK3 a MK3-MK2
5
Servisní nářadí
T-matice a sada nářadí pro seřízení a údržbu
Často kladené dotazy
Otázky a odpovědi
Stroj je vybaven jak vertikální frézovací hlavou, tak horizontálním vřetenem. Pro horizontální práci se obvykle vertikální hlava odklopí nebo demontuje a použije se podpěrné rameno pro frézovací trn s kotoučovou frézou.
Ano, frézovací hlava je naklápěcí v rozsahu ± 45°. To umožňuje frézování fází, šikmých drážek a úhlové vrtání bez nutnosti naklánění obrobku ve svěráku.
Stroj má integrovanou převodovku posuvů. Pomocí pák na suportu zvolíte směr a rychlost posuvu. Obsahuje také nastavitelné mechanické dorazy, které automaticky vypnou posuv v požadovaném bodě.
Převodovka běží v olejové lázni, což minimalizuje opotřebení. Stačí pravidelně kontrolovat hladinu oleje přes olejoznak a v předepsaných intervalech provádět výměnu olejové náplně.
🛠️ Rada specialisty Tomek Nářadí:
MT 50 E je "pan stroj" pro každou poctivou údržbu nebo nástrojárnu. Právě upínání SK 40 je to, co ji odděluje od levnějších variant – tuhost vřetene při frézování oceli je neuvěřitelná. Při instalaci důrazně doporučuji stroj dokonale vyrovnat pomocí přesné strojní vodováhy na pevném betonovém základu. Pro tento model doporučuji pořídit kvalitní sadu upínačů SK 40 a masivní strojní svěrák s točnou základnou, abyste plně využili potenciál 1 000mm stolu a strojních posuvů.
Doplňkové parametry
| Kategorie: | Univerzální frézky |
|---|---|
| EAN: | 4030635036026 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Vrtací výkon trvalý | ocel: | 25 mm |
| Vrtací výkon max. | ocel: | 30 mm |
| Max. průměr stopkové frézy: | 25 mm |
| Max. průměr nožové hlavy: | 63 mm |
| Vyložení: | 250-650mm |
| Rozměry pracovního stolu: | 1000×240mm |
| Max. zatížení stolu: | 150 kg |
| T-drážky | počet: | 4 |
| T-drážky | velikost drážky: | 14 mm |
| Kužel vřetena: | SK 40 DIN 2080 |
| Rozsah posuvu - osa X: | ruční 580 mm/ strojní 500 mm |
| Rozsah posuvu - osa Y: | ruční 230 mm/ strojní 150 mm |
| Rozsah posuvu - osa Z: | ruční 320 mm mm |
| Otáčky: | 115–1750ot/min |
| Počet rychlostních stupňů: | 8 |
| Vzdálenost vřeteno - pracovní stůl: | 60 - 360 mm |
| Zdvih pinoly: | 120 mm |
| Úhel naklopení frézovací hlavy: | -45 °až +45 ° |
| Výkon motoru chladícího čerpadla: | 40 W |
| Příkon: | 750 / 1500 W |
| Rozměry (š × v × h): | 1360×2080×1150 mm |
| Hmotnost: | 760 kg |
