Univerzální frézka OPTIMUM® OPTImill MT 60
Kód: 3336090
Související produkty
_narazeci-uhelnik-90.jpg?662f80ea
)
_upinky-14-mm--2-ks.jpg?662f80ea
)
_rychloupinaci-hlavicka-0-10-mm--b16.jpg?662f80ea
)
_frezovaci-hlava-iso-40.jpg?662f80ea
)
_zavitorezna-hlava-m5---m12--b16.jpg?662f80ea
)
_univerzalni-delici-hlava-ta-125.jpg?662f80ea
)
_kuzelovy-trn-b16-mk2-m10.jpg?662f80ea
)
_kuzelovy-trn-iso-40-b16.jpg?662f80ea
)
_klestiny-er32--3---20-mm--18-ks.jpg?662f80ea
)
Detailní popis produktu

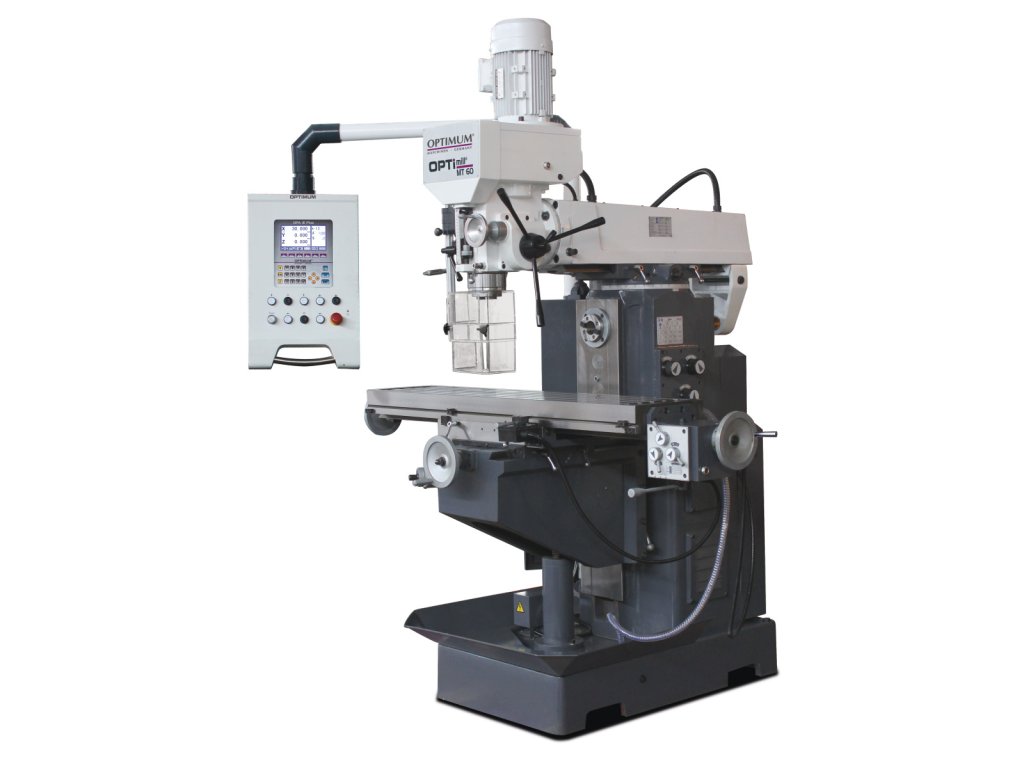

Industriální monstrum pro kombinované frézování
Hlavní přednosti
Univerzální frézka OPTIMUM® OPTImill MT 60 představuje vrchol stability a variability v kategorii univerzálních frézek. Se svou hmotností 1,3 tuny z kvalitní šedé litiny efektivně eliminuje veškeré vibrace, což je klíčové pro dosažení špičkové kvality povrchu a dlouhé životnosti nástrojů. Stroj unikátně kombinuje **vertikální frézovací hlavu** s horizontálním vřetenem, přičemž každé disponuje vlastním motorem o výkonu **2,2 kW**. Integrované digitální odměřování DPA 31 Plus zaručuje mikronovou přesnost a výrazně zkracuje časy nastavení. Díky automatickému posuvu osy X a možnosti práce s kotoučovými frézami v horizontální poloze se MT 60 stává komplexním obráběcím centrem pro nástrojárny, opravárenské provozy i náročnou kusovou výrobu.
01
Univerzální koncepce
Umožňuje bleskový přechod mezi vertikálním frézováním a horizontální prací s podpěrou pro kotoučové frézy.
02

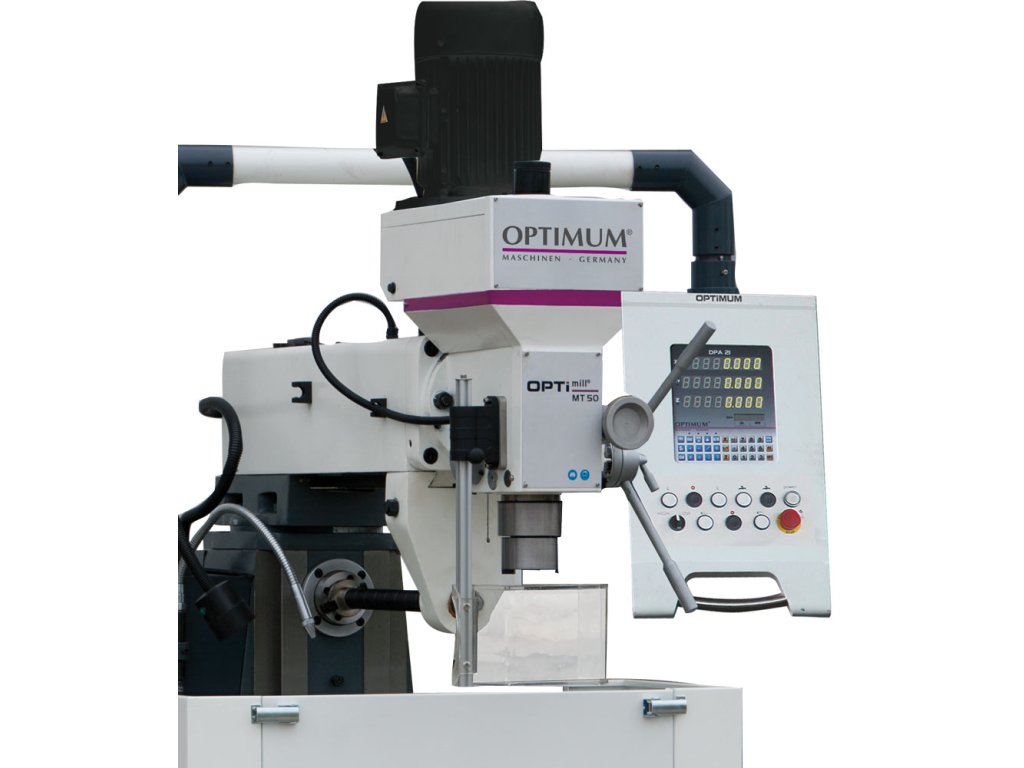

DRO DPA 31 Plus
Moderní 3-osé odměřování s antireflexním displejem a magnetickými páskami zaručuje maximální přesnost polohování.
03
Duální pohon 2,2 + 2,2 kW
Dva nezávislé motory zajišťují plný krouticí moment pro obě vřetena bez nutnosti složitého přepínání převodů.
04
Kužel ISO 40
Vysokotuhé upínání ISO 40 dovoluje nasadit velké nožové hlavy do ø 100 mm a provádět těžké hrubování oceli.
05
Automatický posuv X
Strojní posuv v podélné ose X s mechanickými dorazy zvyšuje komfort obsluhy a kvalitu frézovaného povrchu.
06
Litinová stabilita
Masivní konstrukce o váze 1 300 kg pohlcuje chvění i při maximálním zatížení vrtáním do ø 30 mm.
Průmyslové nasazení
Využití
Technický list
Specifikace stroje
Výkon motorů a vřetena
Dva nezávislé motory pro vertikální i horizontální vřeteno zajišťují plný výkon pro obě operace bez kompromisů.
Optimální rozsah pro vrtání a frézování s vysokou přesností oběhu.
Nízké otáčky a vysoký krouticí moment pro kotoučové frézy a dlabání hlubokých drážek.
Velký zdvih pinoly pro vrtání a výsuvné rameno (vyložení) pro opracování extrémně širokých dílů.
Kapacita obrábění
Vysoká kapacita pro vrtání do plného materiálu bez předvrtávání u konstrukční oceli.
Dovoluje efektivní srovnání ploch širokými frézovacími hlavami pro dokonalou rovinnost.
Integrovaný systém pro strojní řezání závitů zvyšuje produktivitu při výrobě nástrojových sestav.
Rozsahy posuvů a rozměry
Nadstandardní pojezd 750 mm v ose X s možností automatického strojního posuvu.
Velký manipulační prostor pro použití vysokých strojních svěráků nebo otočných dělících stolů.
Průmyslové rozměry stroje vypovídají o jeho stabilitě a robustnosti.
Co obdržíte v zásilce
Obsah balení
1
OPTIMILL MT 60
Základní jednotka univerzální frézky (1 300 kg)
2
Digitální odměřování DPA 31 Plus
Kompletní 3-osý systém již namontovaný na stroji
3
Horizontální příslušenství
Frézovací trn a podpěra pro horizontální frézování
4
Soustava chlazení a osvětlení
Integrované čerpadlo emulze a strojní LED lampa
5
Nářadí a redukce
Vrtací hlavička 1-16mm, redukce ISO40/MK3 a ISO40/MK2
Často kladené dotazy
Otázky a odpovědi
Ačkoliv má každé vřeteno svůj motor, z bezpečnostních a technologických důvodů se doporučuje používat vždy jen jeden pracovní režim. MT 60 je navržena jako univerzální stroj pro flexibilní střídání operací, nikoliv pro simultánní obrábění dvěma nástroji.
Posuv osy X je vybaven nezávislým mechanismem, který se zapíná pákou na suportu. Rychlost posuvu lze měnit a stroj je vybaven nastavitelnými vypínacími dorazy, které automaticky zastaví posuv v požadovaném bodě.
Systém DPA 31 Plus je velmi odolný. Na ose X je optické pravítko kryté, osy Y a Z využívají magnetické pásky, které jsou imunní vůči prachu a oleji. Doporučuje se pouze pravidelné čištění od nánosů špon, aby čtecí hlavy měly volný průchod.
Ano. Díky vysoké hmotnosti (tuhosti) a nízkým otáčkám vřetene (již od 40 ot/min u horizontálního a 90 ot/min u vertikálního) je MT 60 ideální pro obrábění nerezi a jiných houževnatých materiálů s použitím chlazení.
🛠️ Rada specialisty Tomek Nářadí:
Model MT 60 je v dílně neocenitelný díky své "dvouhlavé" koncepci. Pokud potřebujete frézovat dlouhé klínové drážky v hřídelích, horizontální vřeteno s kotoučovou frézou vám ušetří hodiny času oproti postupnému vyjíždění drážky stopkovou frézou shora. Při instalaci nezapomeňte stroj dokonale vyrovnat pomocí přesné strojní vodováhy – 1,3 tuny litiny se dokáže při špatném ustavení mírně zkroutit, což by ovlivnilo přesnost dlouhých pojezdů v ose X. Pro tento stroj doporučuji pořídit kvalitní sadu upínačů ISO 40 a masivní otočný strojní svěrák s čelistmi 160 mm.
Doplňkové parametry
| Kategorie: | Univerzální frézky |
|---|---|
| EAN: | 4030635036156 |
| Značka: | OPTIMUM® |
| ? Příkon: | 5 000 W |
| ? Napětí: | 400 V |
| Vrtací výkon trvalý | ocel: | 25 mm |
| Vrtací výkon max. | ocel: | 30 mm |
| Řezání závitů | ocel: | M16 |
| Max. průměr stopkové frézy: | 25 mm |
| Max. průměr nožové hlavy: | 100 mm |
| Vyložení: | 220-550mm |
| Rozměry pracovního stolu: | 1270×280mm |
| Max. zatížení stolu: | 150 kg |
| T-drážky | počet: | 4 |
| T-drážky | velikost drážky: | 14 mm |
| T-drážky | rozteč: | 50 mm |
| Kužel vřetena: | ISO40 |
| Rozsah posuvu - osa X: | 750 mm |
| Rozsah posuvu - osa Y: | 230 mm |
| Rozsah posuvu - osa Z: | 360 mm |
| Otáčky horizontálního vřetene: | 40 - 1300 ot/min |
| Otáčky vertikálního vřetene: | 90 - 2000 ot/min |
| Počet rychlostních stupňů horizontálního vřetene: | 9 |
| Počet rychlostních stupňů vertikálního vřetene: | 8 |
| Min. vzdálenost vřetene a stolu: | 60 mm |
| Max. vzdálenost vřetene a stolu: | 420 mm |
| Zdvih pinoly: | 120 mm |
| Úhel naklopení frézovací hlavy: | -45 °až +45 ° |
| Výkon motoru horizontálního vřetene: | 2200 W |
| Výkon motoru vertikálního vřetene: | 2200 W |
| Výkon motoru chladícího čerpadla: | 40 W |

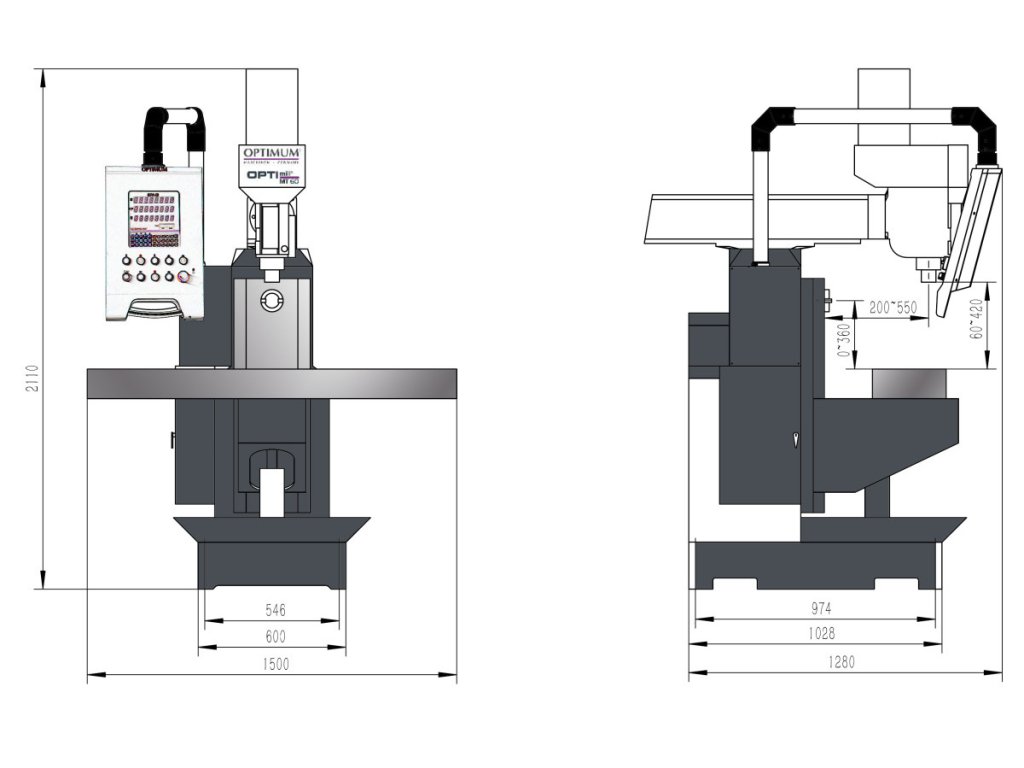

| Rozměry (š × v × h): | 1650×2160×1310 mm |
| Hmotnost: | 1300 kg |
