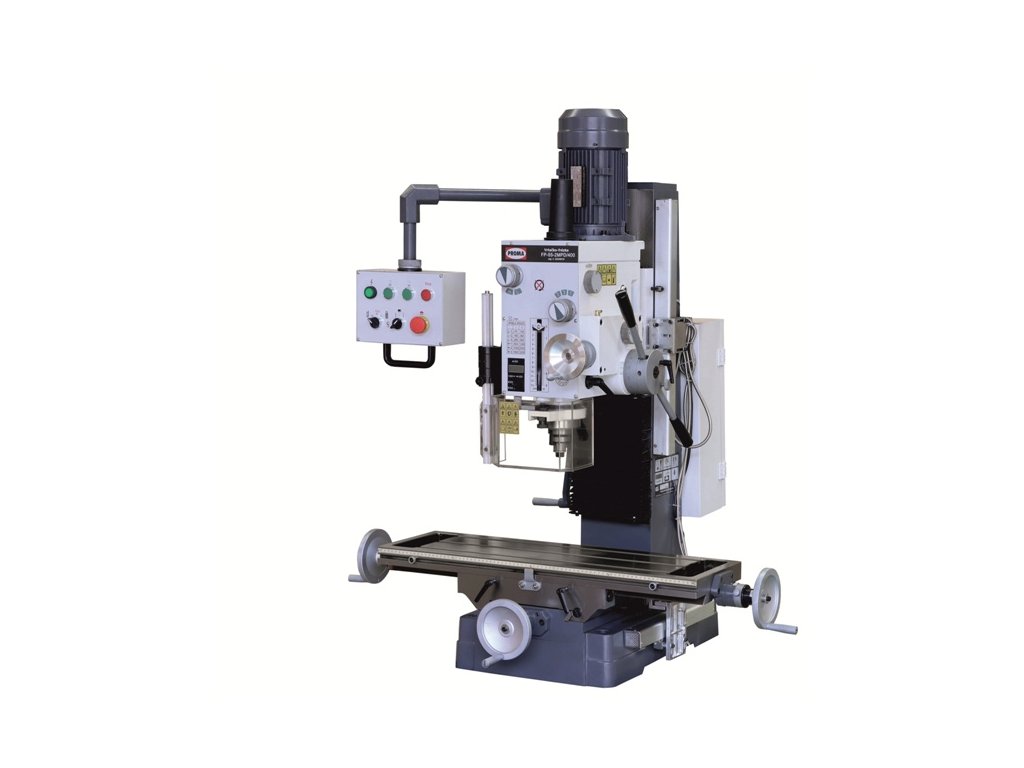

Vrtačko-frézka na kov PROMA FP-45M/400
Kód: 25330017
Související produkty
_ps-201-45-podelny-posuv-pro-frezku-fp-45p--48sp.jpg?662f80ea
)
_trn-frezovaci-s-podelnou-drazkou-mk4-16.jpg?662f80ea
)
_trn-frezovaci-s-podelnou-drazkou-mk4-22.jpg?662f80ea
)
_trn-frezovaci-s-podelnou-drazkou-mk4-27.jpg?662f80ea
)
_trn-frezovaci-s-pricnou-drazkou-mk4-16.jpg?662f80ea
)
_trn-frezovaci-s-pricnou-drazkou-mk4-22.jpg?662f80ea
)
_trn-frezovaci-s-pricnou-drazkou-mk4-27.jpg?662f80ea
)
_trn-frezovaci-s-pricnou-drazkou-mk4-32.jpg?662f80ea
)
_sada-frez-na-kov-20-ks.jpg?662f80ea
)
_zh-5m12-zavitorezna-hlava.jpg?662f80ea
)
Detailní popis produktu
Profesionální tuhost a mechanická odolnost
Hlavní přednosti
Vrtačko-frézka PROMA FP-45M/400 sází na osvědčenou mechanickou koncepci. Šestirychlostní převodovka s broušenými koly pracuje v olejové lázni, což zajišťuje minimální hlučnost a vysokou životnost i při trvalém zatížení. Masivní litinová konstrukce pohlcuje vibrace, zatímco precizní rybinové vedení nastavitelné klínovými lištami zaručuje geometrickou přesnost v osách X, Y i Z. Stroj disponuje rozměrným křížovým stolem a výškově stavitelnou hlavou, kterou lze navíc naklápět pro frézování šikmých ploch, což z něj dělá nepostradatelného pomocníka pro komplexní obráběcí úkoly.
01
Masivní litinové provedení
Váha 340 kg zaručuje maximální stabilitu a tuhost stroje, která je nezbytná pro čistý povrch bez vibrací.
02
Mk 4 kužel vřetene
Robustní průmyslový standard umožňuje upnutí velkých vrtáků a frézovacích hlav s vysokým krouticím momentem.
03
Převodovka v oleji
6 převodových stupňů s broušenými koly v olejové lázni pro tichý přenos síly a dlouhou bezporuchovost.
04
Naklápěcí hlava ±45°
Frézovací hlava je sklopná na obě strany, což dovoluje vrtání pod úhlem a frézování šikmých hran a rybin.
05
Jemný posuv pinoly
Kromě hrubého přestavení pákou lze hloubku řezu ladit ručním kolem s přesným noniusem.
06
Bezpečnostní prvky
Ochranný kryt sklíčidla s mikrospínačem a tlačítko nouzového zastavení splňují přísné ISO normy.
Oblasti použití
Využití
Specifikace
Technické parametry
Vřeteno a parametry obrábění
Vysoká kapacita umožňující vrtání masivních otvorů i do houževnatých materiálů.
Tuhost vřetene dovoluje použití čelních hlav pr. až 80 mm pro efektivní srovnávání ploch.
Mechanické řazení převodů poskytuje maximální krouticí moment pro každý režim otáček.
Pracovní stůl a konstrukce
Prostorný stůl se třemi T-drážkami šířky 14 mm pro snadné a pevné upnutí svěráků.
Dostatečný rozsah pojezdů v osách X a Y umožňuje obrábění i delších polotovarů na jedno upnutí.
Velká pracovní výška dovoluje kombinovat pod vřetenem svěrák, dělící hlavu i dlouhé nástroje.
Co najdete v balení
Obsah balení
1
Vrtačko-frézka PROMA FP-45M/400
Základní stroj s převodovkou v olejové lázni
2
Zubové sklíčidlo 3–16 mm / B 16
Včetně upínacího trnu MK 4 / B 16
3
Upínací šroub vřetene
Táhlo pro bezpečné zajištění frézovacích nástrojů
4
Ochranný kryt vřetene
Již instalovaný výškově stavitelný kryt
5
Servisní a obslužné nářadí
Sada klíčů pro seřízení a údržbu stroje
Často kladené dotazy
Otázky a odpovědi
Průběžně kontrolujte hladinu oleje přes olejoznak. První výměnu oleje doporučujeme provést po cca 50 hodinách záběhu, následně pak jednou ročně nebo dle intenzity používání. Mazání v oleji výrazně tlumí hluk a brání opotřebení zubů.
Ano, stroj je vybaven přepínačem pravého a levého chodu, což je pro řezání závitů nezbytné. Doporučujeme používat závitořezné hlavy s pojistnou spojkou pro ochranu nástroje i stroje.
Samozřejmě. Mk 4 je velmi tuhý systém. Pro stopkové frézy však doporučujeme dokoupit kleštinový upínač s Mk 4 stopkou, který zajistí mnohem přesnější a bezpečnější upnutí než běžné sklíčidlo.
Při frézování drážek potřebujete přesně nastavit hloubku řezu na setiny milimetru. Po zaaretování pák hrubého posuvu můžete pomocí ručního kola s jemným dělením mikrometricky ladit hloubku, do které vřeteno vniká do materiálu.
Doplňkové parametry
| Kategorie: | Vrtačko-frézky |
|---|---|
| Záruka: | 24 |
| EAN: | 8595105430477 |
| Značka: | PROMA |
| ? Příkon: | 1 500 W |
| ? Filtrovací příkon: | 1 500 - 1 999 W |
| ? Napětí: | 400 V |
| Počet rychlostí motoru: | 1 |
| Počet převodových stupňů: | 6 |
| Max. rozsah otáček: | 76 - 1600 ot/min. |
| Rozměr stolu: | 800 x 240 mm |
| Příčný posuv stolu: | 560 mm |
| Podélný posuv stolu: | 190 mm |
| Zdvih vřetena: | 120 mm |
| Vyložení vřetena: | 260 mm |
| Max. vzdálenost vřetena od stolu: | 460 mm |
| Max. průměr vrtání ocel / litina: | 32 / 45 mm |
| Max. průměr stopkové vrézy: | 32 mm |
| Max. průměr nožové hlavy: | 80 mm |
| Velikost a počet "T" drážky: | 14 / 3 |
| Hmotnost: | 340 kg |
