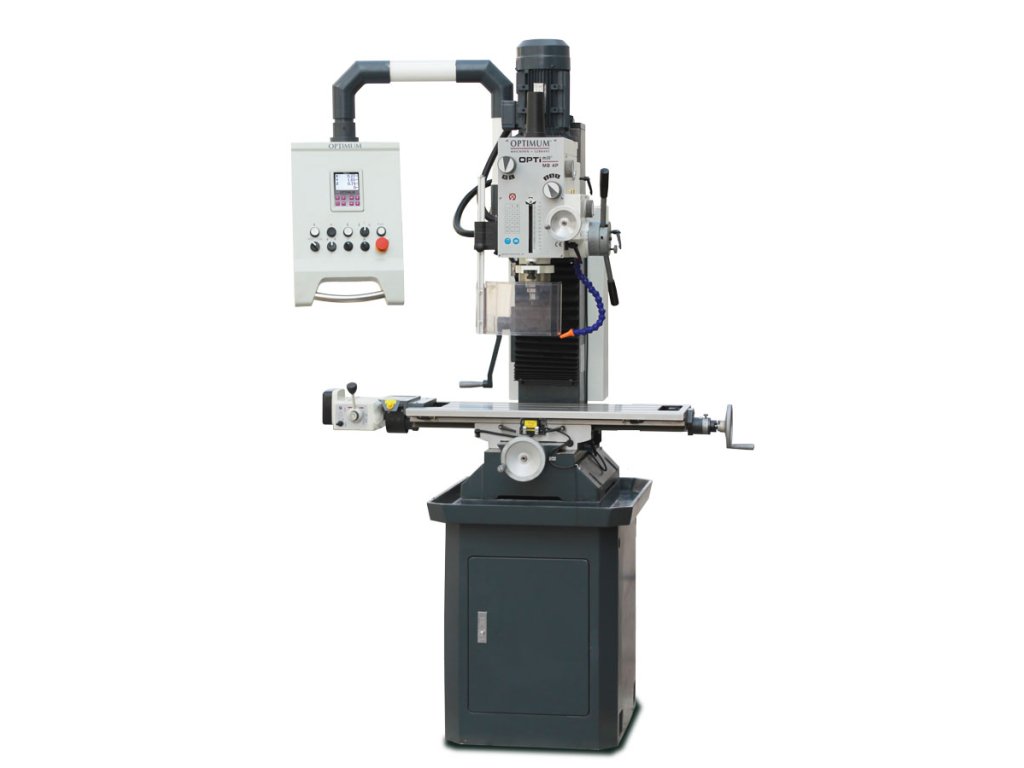

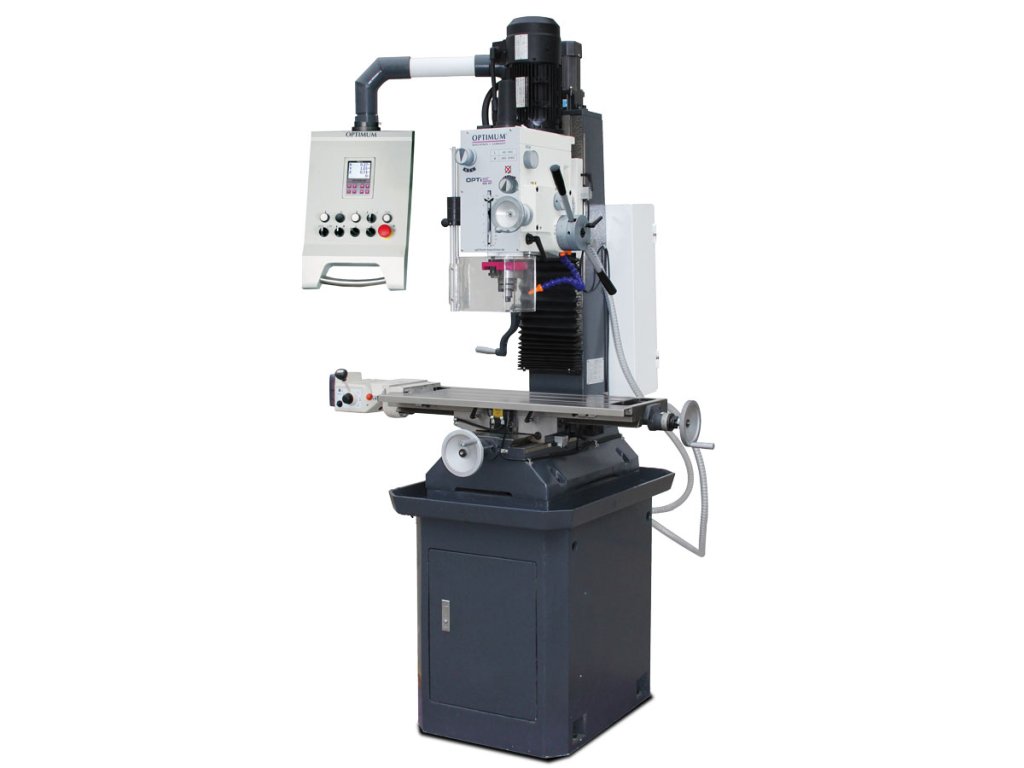

Vrtačko-frézka OPTIMUM® OPTImill MB 4 PV
Kód: 3338466
Související produkty
_upinaci-trn-mk4--b16-pro-vrtaci-hlavicku.jpg?662f80ea
)
_narazeci-uhelnik-90.jpg?662f80ea
)
_prismaticky-nastavitelny-uhelnik-wp-30.jpg?662f80ea
)
_univerzalni-delici-hlava-ta-125.jpg?662f80ea
)
_krizovy-stul-kt-210.jpg?662f80ea
)
_horizontalne-vertikalni-kruhovy-delici-stul-rt-100.jpg?662f80ea
)
_horizontalne-vertikalni-kruhovy-delici-stul-rt-150.jpg?662f80ea
)
_horizontalne-vertikalni-kruhovy-delici-stul-rt-200.jpg?662f80ea
)
_hor-vert--delici-stul-se-3-celistovym-sklicidlem-rte-165.jpg?662f80ea
)
_horizontalne-vertikalni-delici-stul-s-3-celistovym-sklicidlem-rtu-165.jpg?662f80ea
)
_strojni-sverak-fms-100.jpg?662f80ea
)
Detailní popis produktu
Průmyslová přesnost a maximální výbava
Hlavní přednosti
Vrtačko-frézka OPTIMUM® OPTImill MB 4 PV představuje profesionální řešení pro mechanické dílny, které vyžadují tuhost klasického litinového stroje v kombinaci s moderním digitálním řízením. Stroj je osazen špičkovým frekvenčním měničem Siemens Sinamics V20 pro plynulou regulaci otáček a 3-osým digitálním odměřováním DRO 5, které eliminuje chyby při nastavování polohy. Masivní rybinové vedení a převody běžící v olejové lázni zajišťují tichý chod a dlouhou životnost i při třísměnném provozu. S automatickým posuvem v ose X a motorizovaným pohybem hlavy v ose Z se jedná o stroj, který maximalizuje produktivitu při vrtání, zahlubování i frézování nejsložitějších obrobků.
01

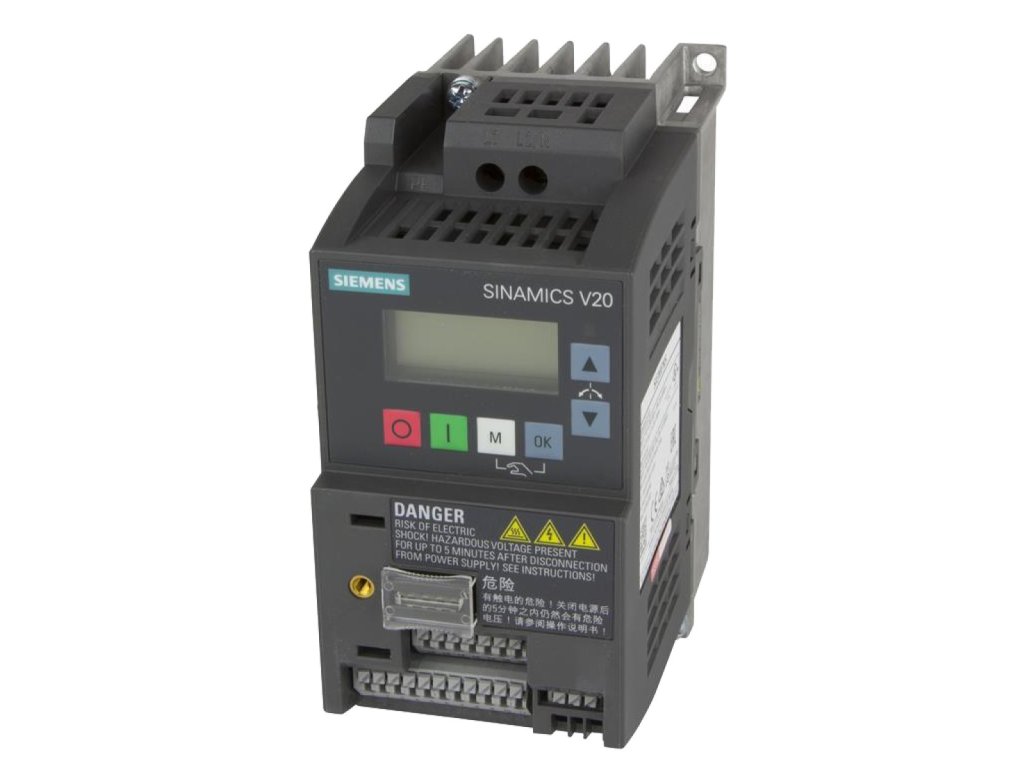

Plynulá regulace Siemens
Frekvenční měnič Siemens Sinamics V20 umožňuje plynule měnit otáčky a přizpůsobit je materiálu za chodu.
02

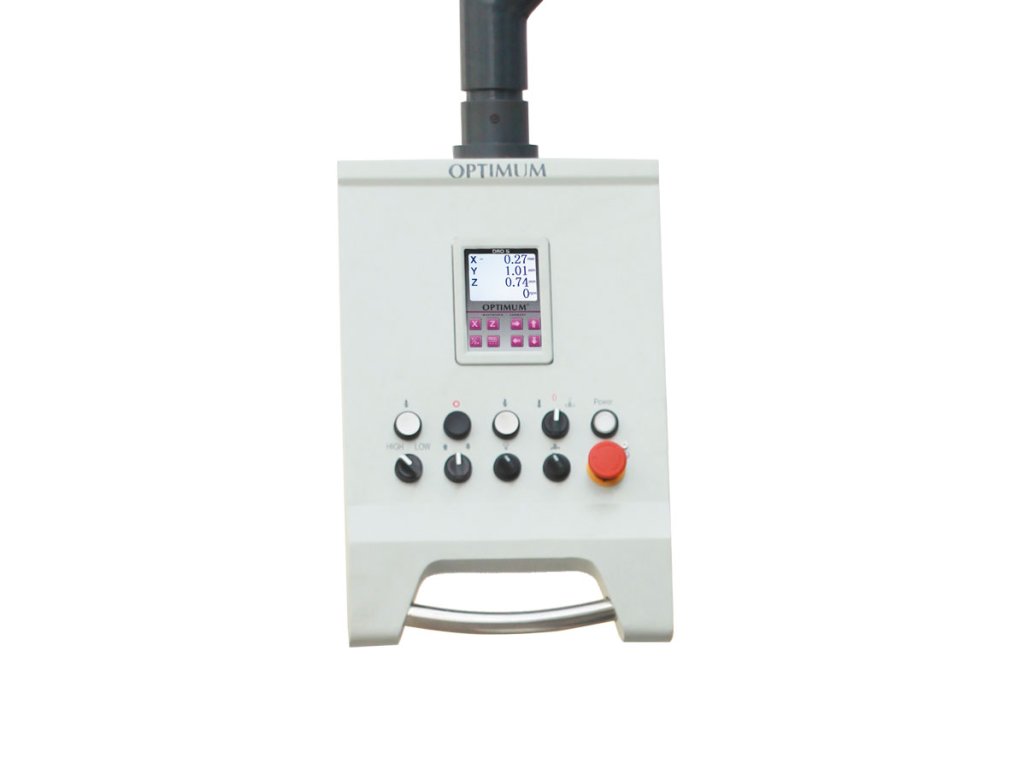

Odměřování DRO 5
Třířádkový displej digitálního odměřování zaručuje přesnost na setiny milimetru a výrazně zkracuje časy seřízení.
03
Automatizace posuvů
Strojní posuv v ose X a motorizovaný zdvih vřeteníku v ose Z zvyšují komfort a přesnost opracování velkých ploch.
04
Litinová stabilita
Masivní podstavec a hmotnost 495 kg tlumí vibrace, což je klíčové pro dosažení zrcadlového povrchu při frézování.
05
Kužel MK 4 / M16
Robustní vřeteno s kuželem MK 4 dovoluje upnutí velkých stopkových fréz a nožových hlav do průměru 63 mm.
06
Chlazení v základu
Integrovaná chladicí soustava chrání nástroje před přehřátím a zajišťuje čistý odvod třísek při hlubokém vrtání.
Kde MB 4 PV využijete
Využití
Technický list
Kompletní specifikace
Vřeteno a frézovací hlava
Velký kužel MK 4 zajišťuje tuhé upnutí frézovacích trnů a kleštinových upínačů.
Umožňuje frézování šikmých ploch a vrtání pod úhlem bez nutnosti naklánění obrobku.
Dostatečný zdvih pinoly pro hluboké otvory s možností automatického posuvu.
Dovoluje efektivní plošné frézování větších ploch v minimálním počtu průchodů.
Posuvy a pracovní prostor
Velkorysý pracovní prostor v ose X (podélný) a Z (výškový) pro rozměrné díly.
Tři stupně automatického posuvu v ose X zajišťují rovnoměrný povrch frézované plochy.
Umožňuje použití vysokých strojních svěráků nebo děliček pod vřetenem.
Vzdálenost od osy vřetene k sloupu dovoluje obrábění do středu širokých dílů.
Elektrika a pohon
Třífázový dvoustupňový elektromotor zajišťuje vysoký krouticí moment i v nízkých otáčkách.
Špičková německá elektronika pro plynulou změnu otáček a ochranu motoru před přetížením.
Co najdete v zásilce
Rozsah dodávky
1
OPTIMILL MB 4 PV
Vrtačko-frézka v kompletní sestavě s motorem a převodovkou
2
Digitální odměřování DRO 5
Integrovaný tříosý měřicí systém s displejem
3
Litinový podstavec
Masivní základna s kanálem na třísky a chladicí soustavou
4
Redukce MK 4 / MK 3
Pro použití nástrojů s menší upínací stopkou
5
Servisní nářadí
Sada klíčů pro základní údržbu a seřízení stroje
Často kladené dotazy
Otázky a odpovědi
Ano, model MB 4 PV disponuje funkcí závitovacího cyklu, která ve spojení s plynulou regulací otáček a automatickým posuvem umožňuje velmi přesné a rychlé řezání závitů do oceli i litiny.
Stroj má integrovanou nádrž a čerpadlo v podstavci. Chladicí emulze je přivedena ohebnou hadicí přímo k nástroji. To výrazně prodlužuje životnost fréz a zajišťuje lepší povrchovou úpravu obrobku.
Ano, ovládací panel DRO 5 má přehlednou fóliovou klávesnici, která je odolná proti prachu, šponám i stříkající emulzi. Magnetické pásky a čtecí hlavy jsou kryté proti poškození při obrábění.
Samozřejmě. Frézovací hlava je naklápěcí v rozsahu ± 45°. Po uvolnění zajišťovacích šroubů hlavu snadno nastavíte na požadovaný úhel podle stupnice, což využijete při frézování fází nebo šikmých drážek.
🛠️ Rada specialisty Tomek Nářadí:
Model MB 4 PV je "pan stroj" pro každou mechanickou dílnu. Pokud chcete dosáhnout maximální přesnosti, doporučuji po instalaci stůl pravidelně ošetřovat kluzným voskem a kontrolovat hladinu oleje v převodovce – právě olejová lázeň stojí za tím tichým a kultivovaným chodem. Frekvenční měnič Siemens je obrovská výhoda při dokončovacích pracích, kdy jemným doladěním otáček "trefíte" ideální řeznou rychlost pro zrcadlový povrch. Nezapomeňte také pravidelně čistit magnetické lišty digitálního odměřování, aby DRO 5 ukazovalo stále s absolutní přesností!
Doplňkové parametry
| Kategorie: | Vrtačko-frézky |
|---|---|
| EAN: | 4030635043314 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Vrtací výkon trvalý | ocel: | 20 mm |
| Vrtací výkon max. | ocel: | 24 mm |
| Max. průměr stopkové frézy: | 26 mm |
| Max. průměr nožové hlavy: | 63 mm |
| Vyložení: | 258mm |
| Rozměry pracovního stolu: | 800×240mm |
| T-drážky | počet: | 3 |
| T-drážky | velikost drážky: | 14 mm |
| T-drážky | rozteč: | 80 mm |
| Upnutí: | MK4/M16 |
| Kužel vřetena: | MK4 |
| Rozsah posuvu - osa X: | 450 mm |
| Rychlost strojního posuvu - osa X: | 0,1 | 0,18 | 0,26 mm/min |
| Rozsah posuvu - osa Y: | 195 mm |
| Rozsah posuvu - osa Z: | 350 mm |
| Otáčky: | 60–2760ot/min |
| Plynulá změna otáček: | Ne |
| Počet rychlostních stupňů: | 12 (6 převodů x 2 rychlosti motoru) |
| Max. vzdálenost vřetene a stolu: | 420 mm |
| Posuv pinoly: | 120 mm |
| Úhel naklopení frézovací hlavy: | -45 °až +45 ° |
| Rozměry (š × v × h): | 1600×2110×930 mm |
| Hmotnost: | 495 kg |
