Detailní popis produktu
Německá preciznost s plynulou regulací
Hlavní přednosti

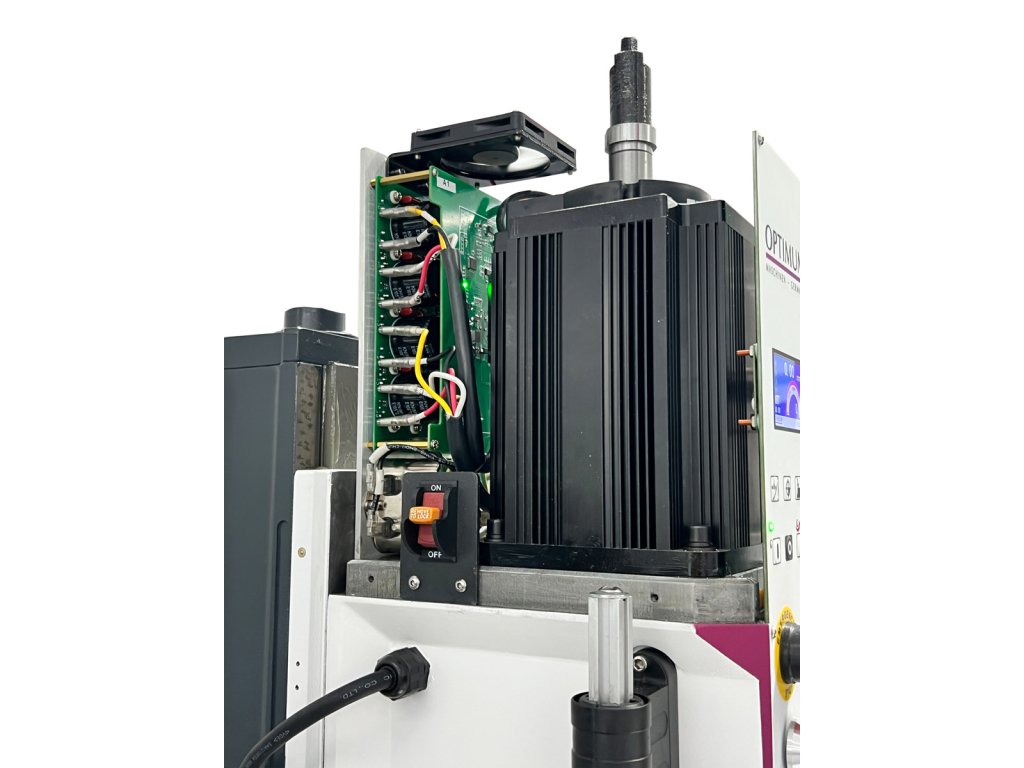

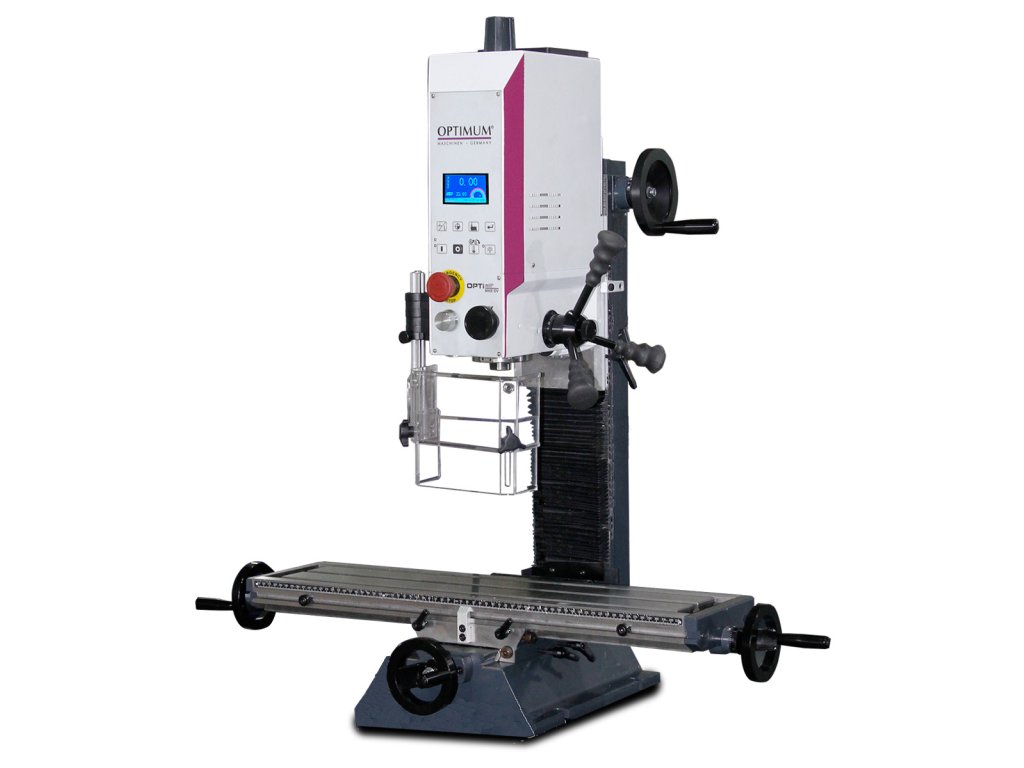

Vrtačko-frézka OPTIMUM® OPTImill MH 2 DV představuje vyvážený kompromis mezi kompaktními rozměry a industriálním výkonem. Tento model je navržen pro uživatele, kteří vyžadují absolutní přesnost při opracování kovů, ale jsou limitováni prostorem nebo napájením 230 V. Srdcem stroje je moderní pohon s dvoustupňovou převodovkou, která ve spojení s plynulou regulací otáček (Vario) zajišťuje vysoký krouticí moment v nízkém pásmu i vysokou rychlost pro jemné frézování. Frézovací hlava je plně sklopná o ± 90°, což v kombinaci s mikroposuvem pinoly umožňuje vrtání a frézování pod libovolným úhlem s přesností na setiny milimetru. Integrované LED osvětlení a digitální ukazatel otáček dělají z MH 2 DV uživatelsky nejpřívětivější stroj ve své váhové kategorii.
01
Vario regulace
Elektronicky nastavitelné otáčky umožňují bleskovou změnu řezné rychlosti bez nutnosti manuálního přeřazování řemenů.
02
Stabilní křížový stůl
Velkorysý rozměr 700 × 180 mm s pojezdem v ose X až 480 mm dovoluje upnutí i rozměrnějších obrobků nebo dělících hlav.
03
Mikroposuv pinoly
Jemný přísuv pinoly oceníte při přesném frézování drážek, kde je vyžadována vysoká citlivost na hloubku záběru.
04
Sklopná hlava ± 90°
Hlava stroje je otočná, což umožňuje horizontální frézování nebo vrtání šikmých otvorů bez složitého podkládání obrobku.
05

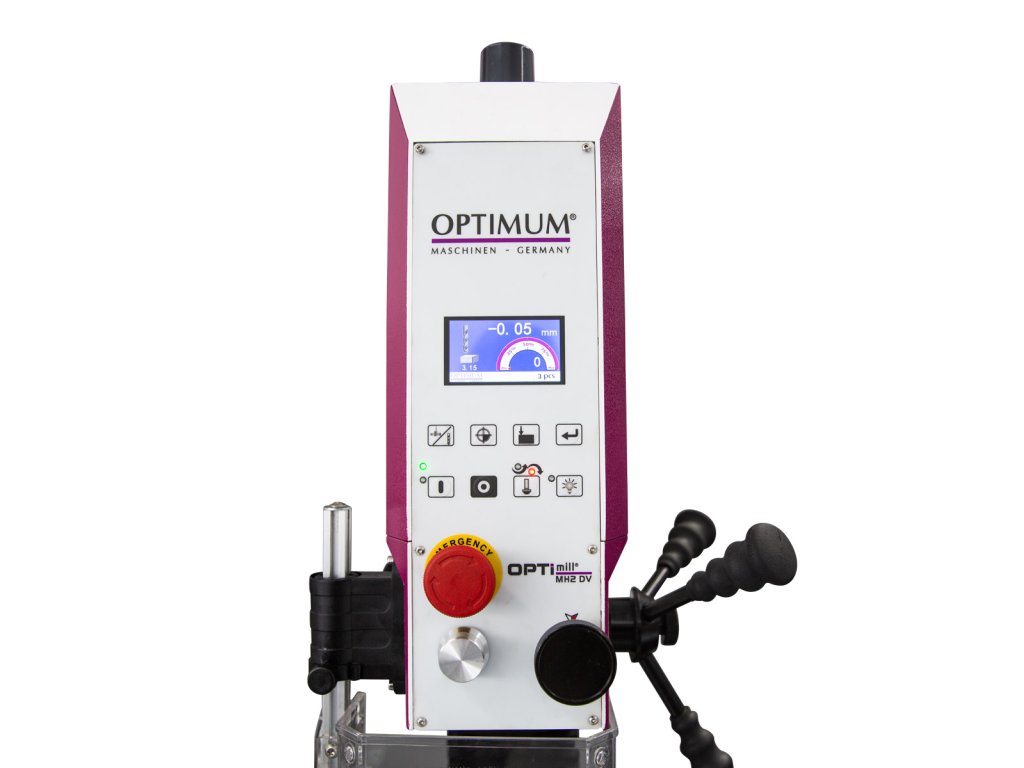

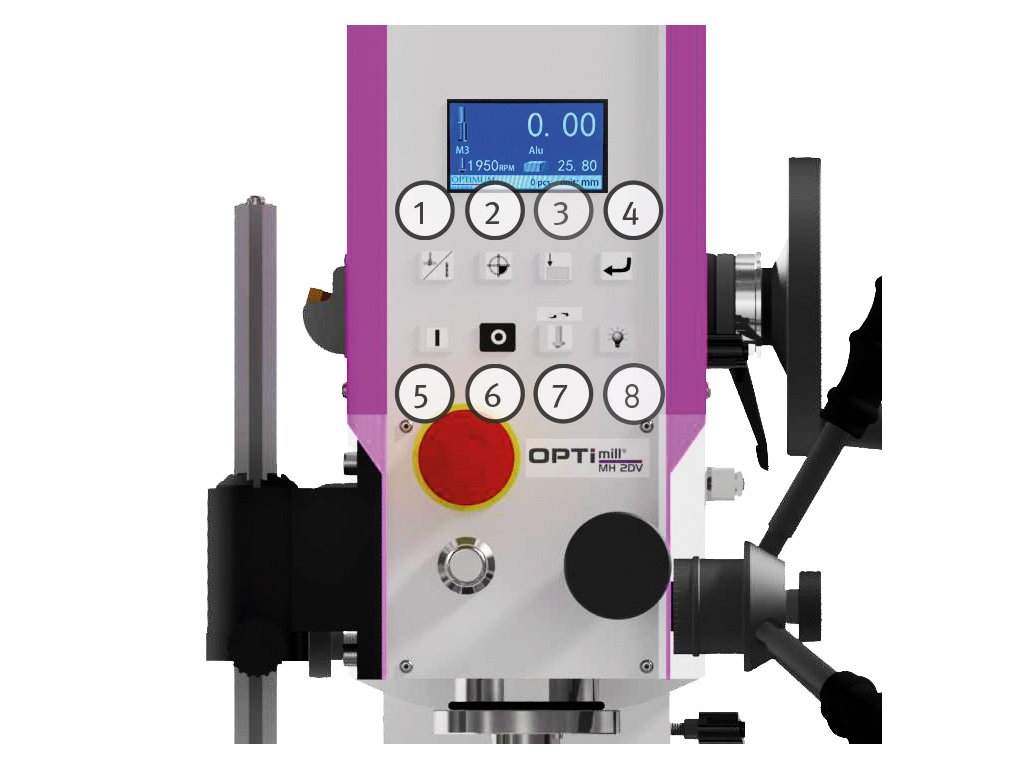

Digitální kontrola
Přehledný displej na ovládacím panelu okamžitě zobrazuje aktuální otáčky vřetene pro maximální bezpečnost a efektivitu.
06
Tuhá konstrukce
118 kg poctivé litiny a rybinová vedení s nastavitelnými klínovými lištami zaručují stabilitu a pohlcování vibrací.
Oblasti použití
Kde MH 2 DV využijete
Detailní specifikace
Technické parametry
Vřeteno a frézovací hlava
Díky dvoustupňové převodovce a elektronické regulaci přesně trefíte ideální rychlost pro každý vrták i frézu.
Hlava se může natočit do horizontální polohy, což dramaticky rozšiřuje výrobní možnosti stroje.
Masivní pinola o průměru 60 mm zajišťuje tuhost vřetene při bočním tlaku během frézování.
Umožňuje použití velkých nožových hlav pro efektivní frézování ploch v minimálním čase.
Pracovní prostor a posuvy
Velká plocha stolu se třemi drážkami dovoluje upnutí strojního svěráku i dalších upínacích přípravků.
Velkorysý zdvih v ose X (480 mm) je nadstandardní pro tuto třídu a umožňuje opracování dlouhých profilů.
Tento prostor dovoluje pod vřeteno umístit vysoké obrobky, otočné dělící hlavy nebo vysoké svěráky.
Vzdálenost osy vřetene od sloupu stroje definuje průchodnost materiálu podél stroje.
Konstrukce a elektrika
Výkonný pohon dimenzovaný pro plynulý chod i při maximálním zatížení v tvrdých kovech.
Kompaktní stroj, který nabízí profesionální parametry na rozumné ploše.
Tuhá vedení s klínovými lištami umožňují vymezení vůlí i po letech intenzivního používání.
Co najdete v krabici
Obsah balení
1
OPTIMILL MH 2 DV
Základní jednotka vrtačko-frézky s 230V motorem
2
LED osvětlení stroje
Integrované výkonné světlo pro přehled o pracovním prostoru
3
Ochranný kryt vřetena
Výškově stavitelný bezpečnostní prvek s mikrospínačem
4
Servisní nářadí
Sada klíčů pro základní údržbu a seřízení stroje
Často kladené dotazy
Otázky a odpovědi
Ano, model MH 2 DV je určen pro jednofázové napájení 230 V. Stačí jej zapojit do standardní domácí nebo dílenské zásuvky.
Ano, frézka disponuje přepínačem pro pravý i levý chod. Pro řezání závitů doporučujeme dokoupit závitořeznou hlavu nebo kleštinový upínač s příslušnými kleštinami.
Základní balení neobsahuje sklíčidlo ani kleštiny. Pro vrtání doporučujeme přikoupit vrtací sklíčidlo s trnem MK2 a pro frézování kleštinový upínač MK2/M10 a sadu kleštin ER25 nebo ER32.
Mikroposuv se zapíná mechanicky na vřeteníku a umožňuje jemné nastavování hloubky frézování pomocí ručního kolečka s přesnou stupnicí, což je klíčové pro přesné zahlubování.
🛠️ Rada specialisty Tomek Nářadí:
Model MH 2 DV je v dílně neocenitelný díky své plynulé regulaci – ušetří vám spoustu času, který byste jinak strávili přehazováním řemenů. Pokud chcete dosáhnout zrcadlově čistého povrchu, doporučuji frézku upevnit na stabilní, těžký ocelový nebo litinový podstavec, který pomůže eliminovat zbytkové vibrace při práci s většími nožovými hlavami. Nezapomeňte pravidelně mazat rybinová vedení kvalitním olejem pro kluzná vedení (např. CGLP 68) – udržíte tak stroj v kondici po celá desetiletí. Pokud plánujete dělat přesné lícované drážky, investice do sady kleštin ER namísto vrtacího sklíčidla se vám vrátí hned při prvním projektu!
Doplňkové parametry
| Kategorie: | Vrtačko-frézky |
|---|---|
| EAN: | 4030635050497 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 230 V |
| Vrtací výkon trvalý | ocel: | 13 mm |
| Vrtací výkon max. | ocel: | 16 mm |
| Max. průměr stopkové frézy: | 20 mm |
| Max. průměr nožové hlavy: | 63 mm |
| Vyložení: | 185mm |
| Rozměry pracovního stolu: | 700×180mm |
| T-drážky | počet: | 3 |
| T-drážky | velikost drážky: | 12 mm |
| T-drážky | rozteč: | 63 mm |
| Kužel vřetena: | MK2/M10 |
| Rozsah posuvu - osa X: | 480 mm |
| Rozsah posuvu - osa Y: | 175 mm |
| Rozsah posuvu - osa Z: | 280 mm |
| Otáčky: | 200–3000ot/min |
| Plynulá změna otáček: | Ano |
| Počet rychlostních stupňů: | 2 |
| Max. vzdálenost vřetene a stolu: | 355 mm |
| Posuv pinoly: | 70 mm |
| Průměr pinoly: | 60 mm |
| Úhel naklopení frézovací hlavy: | -90 °až +90 ° |
| Hmotnost: | 118 kg |

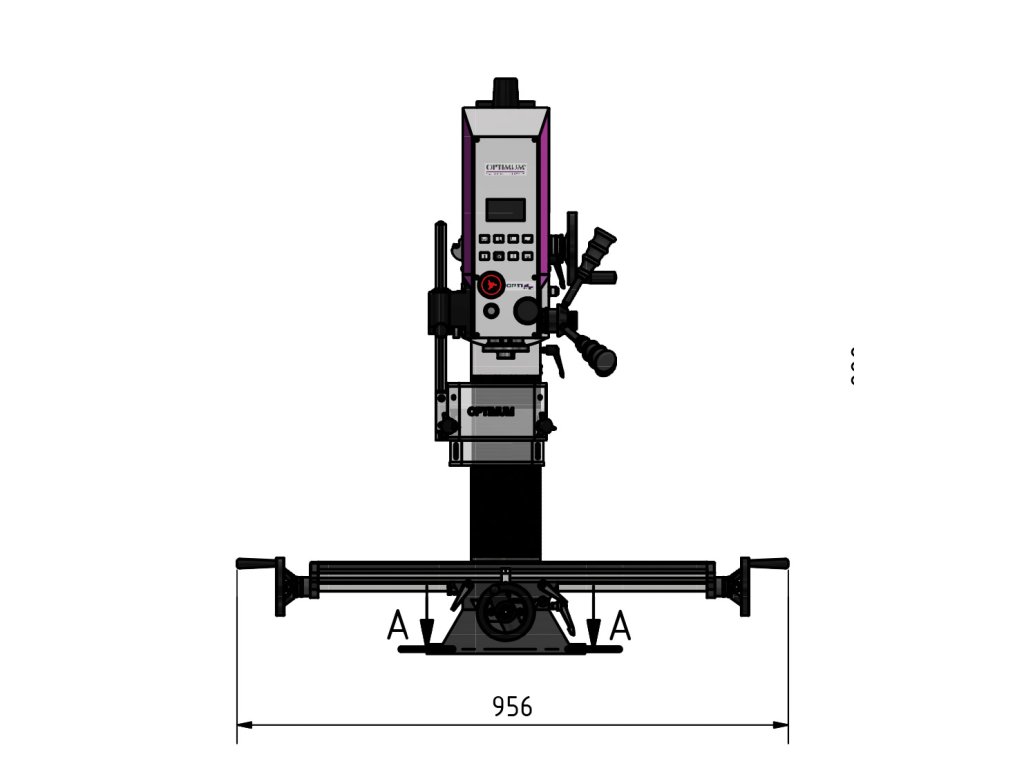

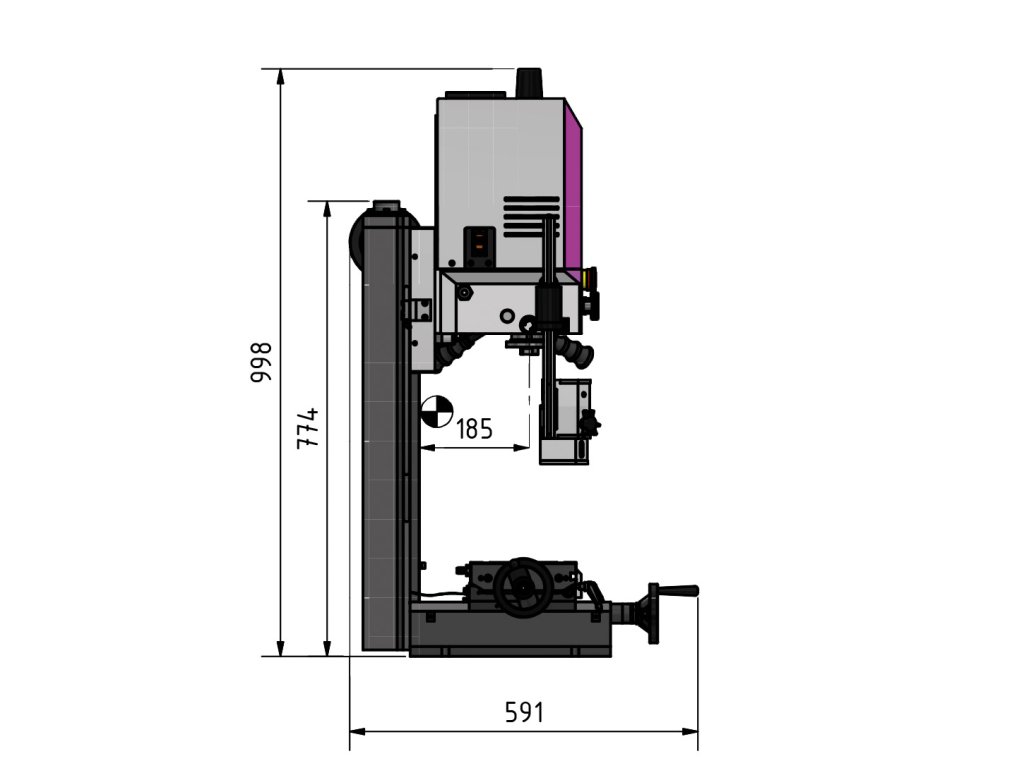

| Rozměry (š × v × h): | 591×998×956 mm |
