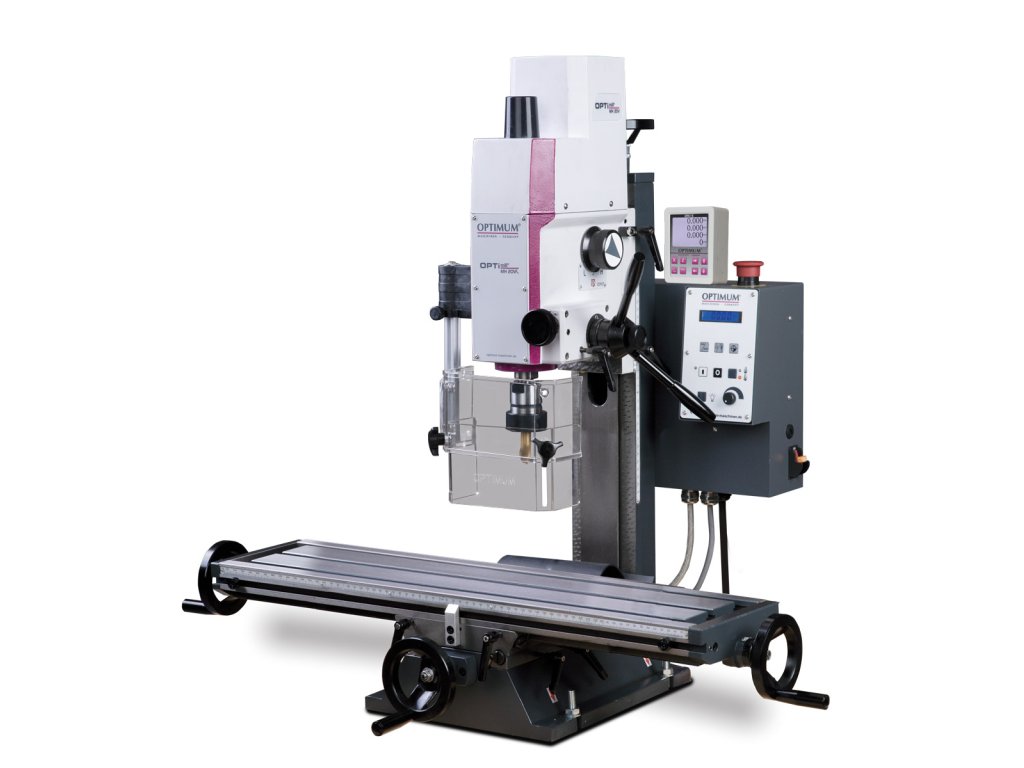

Vrtačko-frézka OPTIMUM® OPTImill MH 20 VLD
Kód: 3338133
Související produkty
_frezovaci-hlava-mk2.jpg?662f80ea
)
_upinaci-trn-pro-valcove-frezy-16-mm-mk2-m10.jpg?662f80ea
)
_klestiny-mk2-m10-pro-prime-upnuti--5-ks.jpg?662f80ea
)
_zavitorezna-hlava-m5---m12--b16.jpg?662f80ea
)
_upinky-spw-10---sada.jpg?662f80ea
)
_narazeci-uhelnik-90.jpg?662f80ea
)
_prismaticky-nastavitelny-uhelnik-wp-30.jpg?662f80ea
)
_horizontalne-vertikalni-kruhovy-delici-stul-rt-100.jpg?662f80ea
)
_strojni-sverak-fms-100.jpg?662f80ea
)
_strojni-sverak-fms-125.jpg?662f80ea
)
_strojni-sverak-fmsn-100.jpg?662f80ea
)
_strojni-sverak-fmsn-125.jpg?662f80ea
)
Detailní popis produktu
Maximální přesnost v kompaktním provedení
Hlavní přednosti
Vrtačko-frézka OPTIMUM® OPTImill MH 20 VLD je ekonomické, ale nekompromisně přesné řešení pro opracování menších dílů. Verze VLD se od standardních modelů liší integrovaným digitálním měřičem polohy ve všech třech osách a výrazně delším křížovým stolem, který nabízí nadstandardní rozsah posuvu 480 mm v ose X. Stroj disponuje plynulou elektronickou regulací otáček a stranově přestavitelným sloupem, což dramaticky rozšiřuje možnosti obrábění i při sklopené hlavě. Je to ideální partner pro výrobu modelářských komponentů, opravy jemné mechaniky, prototypování nebo precizní vrtání do oceli, hliníku i plastů.
01
3-osé odměřování
Integrované digitální odměřování polohy eliminuje chyby při odečítání z nonia a zajišťuje absolutní přesnost výroby.
02
Prodloužený stůl
Křížový stůl s délkou 700 mm a posuvem 480 mm v ose X dovoluje upnutí delších obrobků nebo více svěráků najednou.
03
Vario otáčky
Plynulá regulace 100–3 000 ot/min umožňuje nastavit ideální řeznou rychlost pro jakýkoliv průměr nástroje a materiál.
04
Flexibilní hlava
Frézovací hlava sklopná o ±90° v kombinaci s jemným přísuvem pinoly dovoluje přesné vrtání i frézování pod úhlem.
05

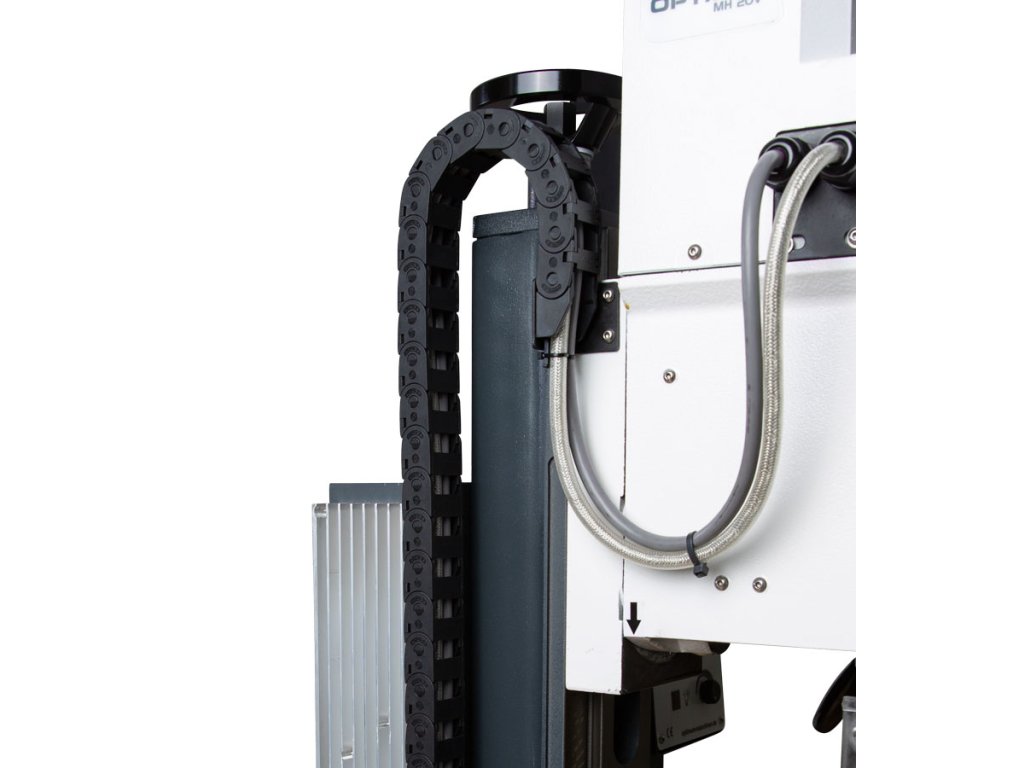

Přestavitelný sloup
Stranový posun sloupu rozšiřuje pracovní prostor a umožňuje obrábění dílů, které by na běžné frézce nebylo možné upnout.
06
Vymezitelná vůle
Rybinová vedení jsou opatřena klínovými lištami, díky kterým lze i po letech provozu snadno vymezit případnou vůli.
Kde MH 20 VLD využijete
Oblasti použití
Detailní specifikace
Technické parametry
Výkon a vřeteno
Kapacita pro vrtání do konstrukční oceli. Trvalý výkon značí bezpečnou práci bez přetěžování motoru.
Morse kužel MK 2 je standardní rozměr, pro který je k dispozici nejširší paleta sklíčidel a kleštinových upínačů.
Umožňuje nasadit plošnou frézu do 52 mm pro srovnání povrchů nebo stopkovou frézu do 20 mm.
Flexibilní nastavení hlavy dovoluje vrtání pod úhlem a frézování šikmých drážek bez naklápění svěráku.
Posuvy a pracovní prostor
Velkorysý rozsah v ose X (480 mm) je hlavním benefitem verze VLD, umožňující opracování dlouhých kusů.
Prostor pod vřetenem dovoluje použití otočného svěráku nebo děličky i při delších nástrojích.
Zdvih vřetene pro vrtání otvorů, vybavený jemným ručním přísuvem pro citlivou práci.
Konstrukce a elektrika
Výkonný jednofázový motor optimalizovaný pro plynulý chod v širokém spektru otáček.
Mechanika s nastavitelným vymezením vůle ve všech třech osách zaručuje trvalou tuhost a přesnost.
Kompaktní půdorys umožňuje stroj umístit na standardní pracovní ponk bez nutnosti speciálního základu.
Co obdržíte v zásilce
Obsah balení
1
OPTIMILL MH 20 VLD
Vrtačko-frézka s integrovaným digitálním odměřováním
2
Utahovací tyč M10
Pro bezpečné upevnění nástrojů do vřetene
3
Redukce MK2 / B16
Trn pro nasazení vrtacího sklíčidla
4
Ochranný kryt sklíčidla
Průhledný bezpečnostní prvek s mikrospínačem
5
Servisní nářadí
Sada klíčů pro základní nastavení a údržbu stroje
Často kladené dotazy
Otázky a odpovědi
Ne, model MH 20 VLD je navržen pro standardní napájení 230 V. Stačí jej zapojit do běžné domácí nebo dílenské zásuvky, což je ideální pro modeláře a menší provozy.
Ne, kleštinový upínač ani frézovací sklíčidlo nejsou součástí standardní dodávky. Pro zahájení frézování doporučujeme přikoupit sadu kleštin s kuželem MK2/M10, které najdete v naší nabídce příslušenství.
Umožňuje posunout celý sloup vlevo nebo vpravo vzhledem k ose stolu. To je neocenitelné při frézování pod úhlem, kdy hlava po vyklonění "vycestuje" mimo osu stolu – díky přestavitelnému sloupu ji můžete vrátit zpět nad obrobek.
Ano, ovládací panel na frézovací hlavě zobrazuje jak aktuální otáčky vřetene, tak přesnou hloubku posuvu pinoly v ose Z. To umožňuje vrtat slepé otvory na desetinu milimetru přesně.
Křížový stůl je vybaven žlábkem pro odvod chladicí kapaliny. Doporučujeme k frézce dokoupit chladicí zařízení nebo alespoň pravidelně čistit vodicí dráhy stlačeným vzduchem a mazat je olejem.
🛠️ Rada specialisty Tomek Nářadí:
Model MH 20 VLD je "vysvobozením" pro každého, koho nebaví neustále počítat otáčky kliček. 3-osé odměřování v této cenové třídě je obrovská výhoda, která vám ušetří hodiny času a spoustu zničeného materiálu. Pro modeláře je prodloužený stůl nutností – umožní vám pracovat na dlouhých profilech bez nutnosti přepínání obrobku. Důrazně doporučuji po vybalení zkontrolovat nastavení klínových lišt (vymezení vůle), aby vedení chodilo s lehkým odporem, ale bez vůlí. Pro maximální přesnost doporučuji frézku upevnit na stabilní, těžký litinový nebo ocelový podstavec, který eliminuje vibrace při hlubším záběru do oceli.
Doplňkové parametry
| Kategorie: | Vrtačko-frézky |
|---|---|
| EAN: | 4030635043161 |
| Značka: | OPTIMUM® |
| ? Příkon: | 750 W |
| ? Napětí: | 230 V |
| Vrtací výkon trvalý | ocel: | 12 mm |
| Vrtací výkon max. | ocel: | 16 mm |
| Max. průměr stopkové frézy: | 20 mm |
| Max. průměr nožové hlavy: | 52 mm |
| Vyložení: | 170mm |
| Rozměry pracovního stolu: | 700×180mm |
| Max. zatížení stolu: | 50 kg |
| T-drážky | velikost drážky: | 12 mm |
| T-drážky | rozteč: | 63 mm |
| Kužel vřetena: | MK2 |
| Rozsah posuvu - osa X: | 480 mm |
| Rozsah posuvu - osa Y: | 175 mm |
| Rozsah posuvu - osa Z: | 210 mm |
| Otáčky: | 100 | 200–1500 | 3000ot/min |
| Plynulá změna otáček: | Ano |
| Počet rychlostních stupňů: | 2 |
| Max. vzdálenost vřetene a stolu: | 255 mm |
| Posuv pinoly: | 50 mm |
| Úhel naklopení frézovací hlavy: | -60 °až +60 ° |
| Příkon: | 750 W |
| Elektrické připojení: | 230 V |

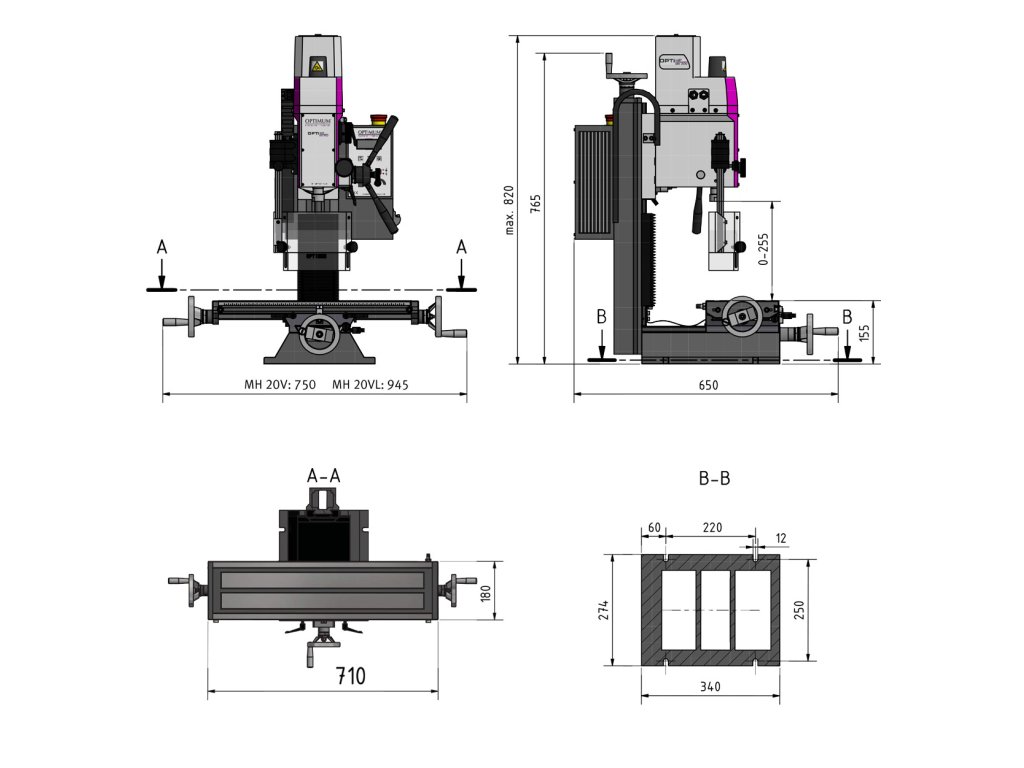

| Rozměry (š × v × h): | 770×917×714 mm |
| Hmotnost: | 99 kg |
