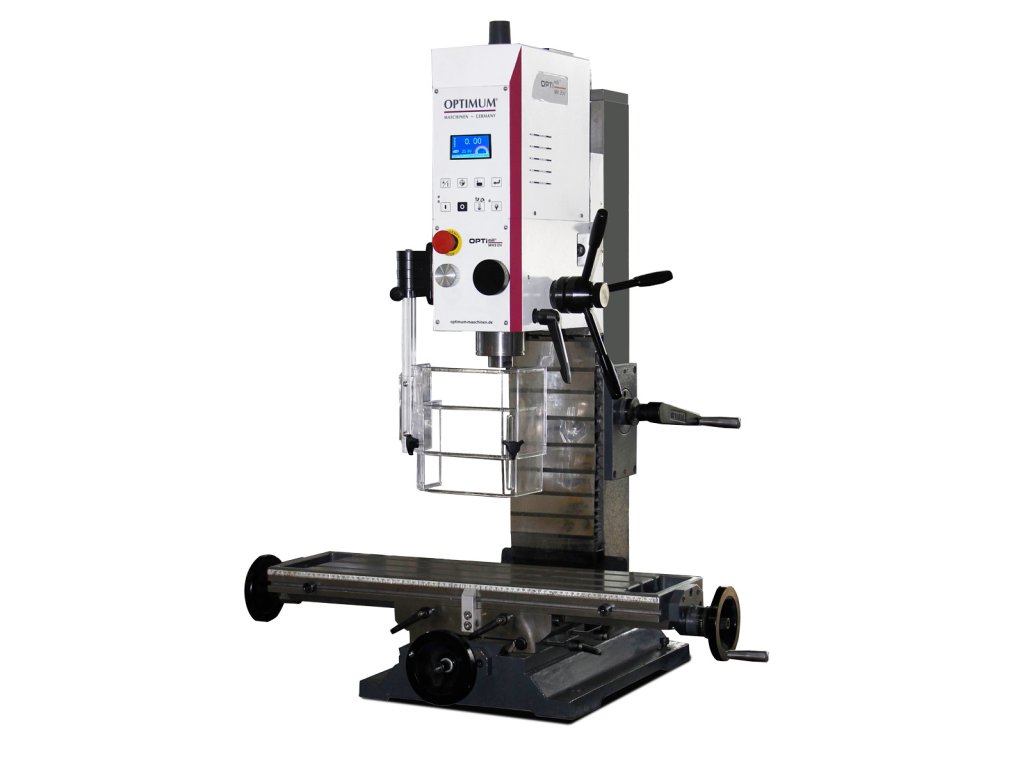

Vrtačko-frézka OPTIMUM® OPTImill MH 3 DV
Kód: 3337130
Související produkty
_upinky-spw-10---sada.jpg?662f80ea
)
_frezovaci-hlava-mk3.jpg?662f80ea
)
_presne-podkladaci-desky-sada-20-ks.jpg?662f80ea
)
_horizontalne-vertikalni-kruhovy-delici-stul-rt-100.jpg?662f80ea
)
_strojni-sverak-fms-100.jpg?662f80ea
)
_strojni-sverak-fms-125.jpg?662f80ea
)
_strojni-sverak-fmsn-100.jpg?662f80ea
)
_strojni-sverak-fmsn-125.jpg?662f80ea
)
Detailní popis produktu
Industriální síla v jednofázovém provedení
Hlavní přednosti
Vrtačko-frézka OPTIMUM® OPTImill MH 3 DV představuje špičkový standard pro údržbářské dílny a precizní strojírenskou výrobu. Jejím největším unikátem je kombinace extrémně silného 2,2 kW motoru a napájení na 230 V, což dovoluje využívat vysoký krouticí moment i v místech bez třífázového rozvodu. Stroj je vybaven dvoustupňovou převodovkou, která ve spojení s plynulou regulací otáček (Vario) zajišťuje ideální řezné podmínky pro vrtáky, stopkové frézy i velké nožové hlavy do průměru 75 mm. Masivní litinový sloup s rybinovým vedením a hmotnost 270 kg zaručují tuhost nezbytnou pro práci s mikronovou přesností. S digitálním displejem otáček a integrovaným LED osvětlením máte nad procesem obrábění absolutní kontrolu.
01

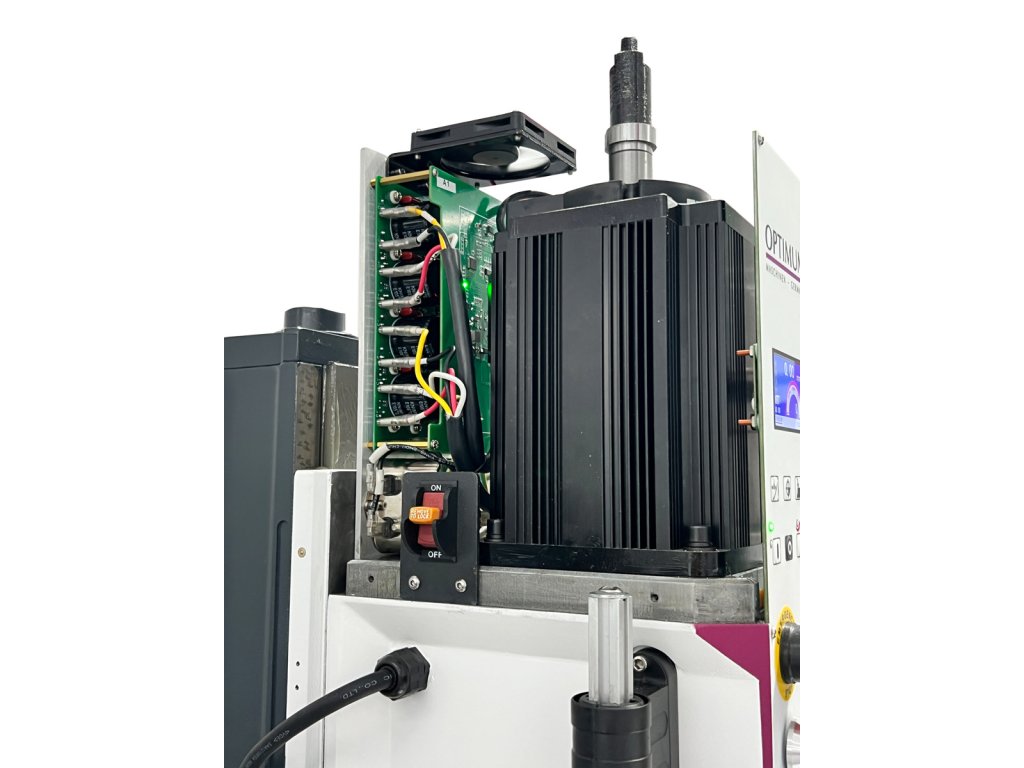

Vysoký výkon 2,2 kW
Nadstandardně silný motor na 230 V zajišťuje plynulý chod i při hlubokém úběru materiálu v nejtvrdší oceli.
02
Dvoustupňová převodovka
Kombinace převodovky a Vario pohonu umožňuje dosáhnout vysokého momentu v nízkých otáčkách i rychlosti 3 000 ot/min.
03
Naklápěcí hlava
Frézovací hlavu lze naklopit pro vrtání a frézování pod úhlem, což dramaticky rozšiřuje výrobní možnosti stroje.
04
Masivní litinové tělo
270 kg poctivé litiny efektivně tlumí vibrace, což prodlužuje životnost nástrojů a zajišťuje čistý povrch obrobku.
05

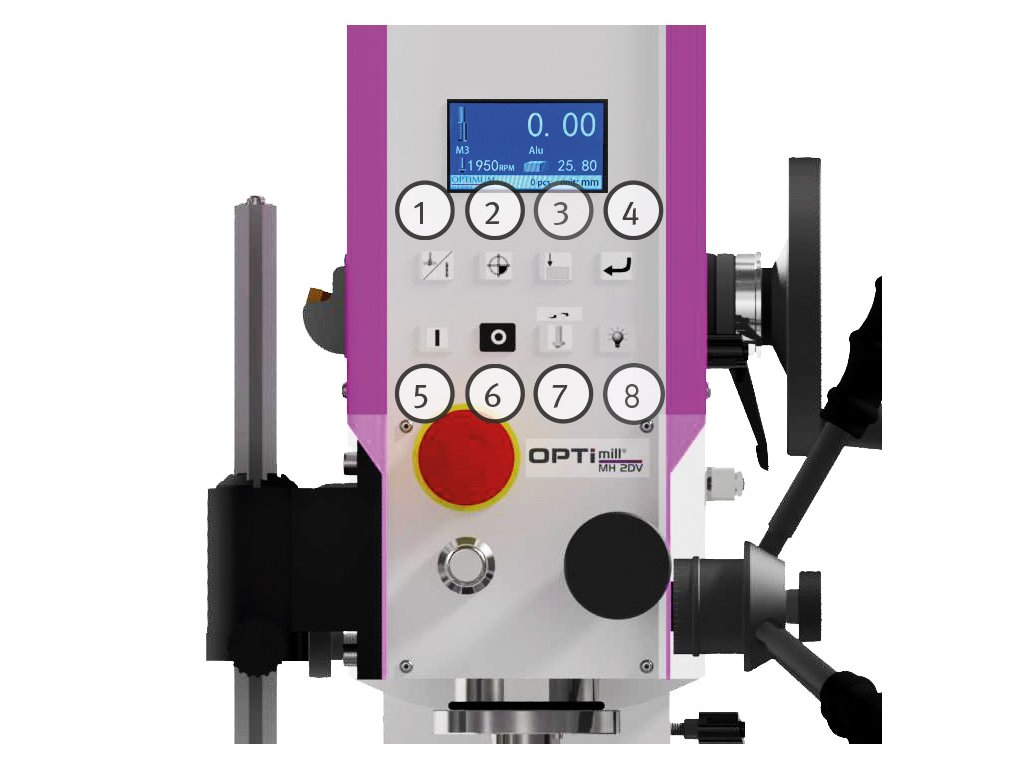

Digitální kontrola
Přehledný displej na panelu stroje okamžitě informuje o aktuálních otáčkách vřetene pro přesné dodržení technologického postupu.
06
Velký pracovní prostor
S nosností stolu 150 kg a velkým rozsahem posuvů (X 450 mm) zvládne stroj i rozměrnější a těžké strojní součásti.
Široké možnosti uplatnění
Využití
Technický list
Specifikace stroje
Vřeteno a frézovací hlava
Plynulá regulace ve spojení s dvoustupňovou převodovkou umožňuje precizní nastavení řezné rychlosti.
Umožňuje frézování šikmých ploch, rybinových drážek a vrtání pod úhlem bez naklápění svěráku.
Masivní pinola s velkým zdvihem dovoluje hluboké vrtání otvorů s vysokou přesností.
Vysoký příkon 2,2 kW dovoluje nasadit velké nožové hlavy pro efektivní frézování ploch.
Pracovní stůl a posuvy
Velká pracovní plocha se 3 T-drážkami (12 mm) poskytuje dostatek místa pro upnutí obrobků i dělících hlav.
Velkorysé pracovní zdvihy v rybinovém vedení umožňují opracování i rozměrnějších dílů.
Tento prostor dovoluje použití vysokých strojních svěráků nebo vrtání dlouhými vrtáky.
Rozměry a konstrukce
Výkonný pohon dimenzovaný pro trvalé nasazení v profesionálních provozech.
Kompaktní půdorys umožňuje stroj umístit i do menších dílen při zachování vysokých zdvihů.
Vzdálenost osy vřetene od sloupu stroje, klíčová pro průchodnost obrobku.
Co obdržíte v zásilce
Obsah balení
1
OPTIMILL MH 3 DV
Vrtačko-frézka s integrovaným displejem a převodovkou
2
Ochranný kryt vřetena
Výškově stavitelný bezpečnostní prvek
3
LED osvětlení
Integrované v tělese frézovací hlavy
4
Servisní nářadí
Sada klíčů pro základní údržbu a seřízení
Často kladené dotazy
Otázky a odpovědi
Ano, model MH 3 DV je navržen pro standardní napětí 230 V. I přes vysoký výkon 2,2 kW je elektronika stroje optimalizována pro běžné jističe, což je obrovská výhoda pro menší dílny.
Sklíčidlo není součástí základní dodávky. Pro vrtání doporučujeme dokoupit vrtací sklíčidlo s trnem MK3 a pro frézování kleštinový upínač MK3/M12 se sadou kleštin ER32. Vše najdete v naší nabídce příslušenství.
Převodovka umožňuje mechanicky znásobit krouticí moment motoru. Na první stupeň máte obrovskou sílu pro vrtání velkými vrtáky nebo frézování litiny, na druhý stupeň dosáhnete vysokých otáček pro jemné nástroje.
Ano, pro osu X lze u nás dokoupit přídavný strojní posuv (tzv. Power Feed), který výrazně zvýší komfort práce při frézování dlouhých ploch a zajistí konstantní úběr materiálu.
🛠️ Rada specialisty Tomek Nářadí:
Model MH 3 DV je "besteller" mezi mechaniky, kteří nemají v dílně 400V zásuvku, ale potřebují stroj, co se "nezastaví". 270 kg litiny už je váha, která si zaslouží poctivé ukotvení – doporučuji dokoupit originální litinový podstavec nebo stroj ukotvit na velmi stabilní ocelový ponk. Při práci nezapomeňte na mazání rybinových vedení kvalitním olejem (např. CGLP 68), udržíte tak vedení bez vůlí a posuvy s lehkostí i při zatížení těžkým svěrákem. Pokud plánujete frézovat přesné drážky, investice do sady kleštin namísto vrtačkového sklíčidla je u tohoto stroje naprostou nutností!
Doplňkové parametry
| Kategorie: | Vrtačko-frézky |
|---|---|
| EAN: | 4030635050770 |
| Značka: | OPTIMUM® |
| ? Příkon: | 2 200 W |
| ? Napětí: | 230 V |
| Max. nosnost stolu: | 150 kg |
| Vrtací výkon trvalý | ocel: | 25 mm |
| Vrtací výkon max. | ocel: | 28 mm |
| Max. průměr stopkové frézy: | 30 mm |
| Max. průměr nožové hlavy: | 75 mm |
| Vyložení: | 215mm |
| Rozměry pracovního stolu: | 750×210mm |
| T-drážky | počet: | 3 |
| T-drážky | velikost drážky: | 12 mm |
| T-drážky | rozteč: | 63 mm |
| Kužel vřetena: | MK3/M12 |
| Rozsah posuvu - osa X: | 450 mm |
| Rozsah posuvu - osa Y: | 200 mm |
| Rozsah posuvu - osa Z: | 450 mm |
| Otáčky: | 120–3000ot/min |
| Plynulá změna otáček: | Ano |
| Max. vzdálenost vřetene a stolu: | 453 mm |
| Posuv pinoly: | 100 mm |
| Průměr pinoly: | 68 mm |
| Úhel naklopení frézovací hlavy: | -45 °až +45 ° |
| Rozměry (š × v × h): | 830×1350×850 mm |
| Hmotnost: | 270 kg |
