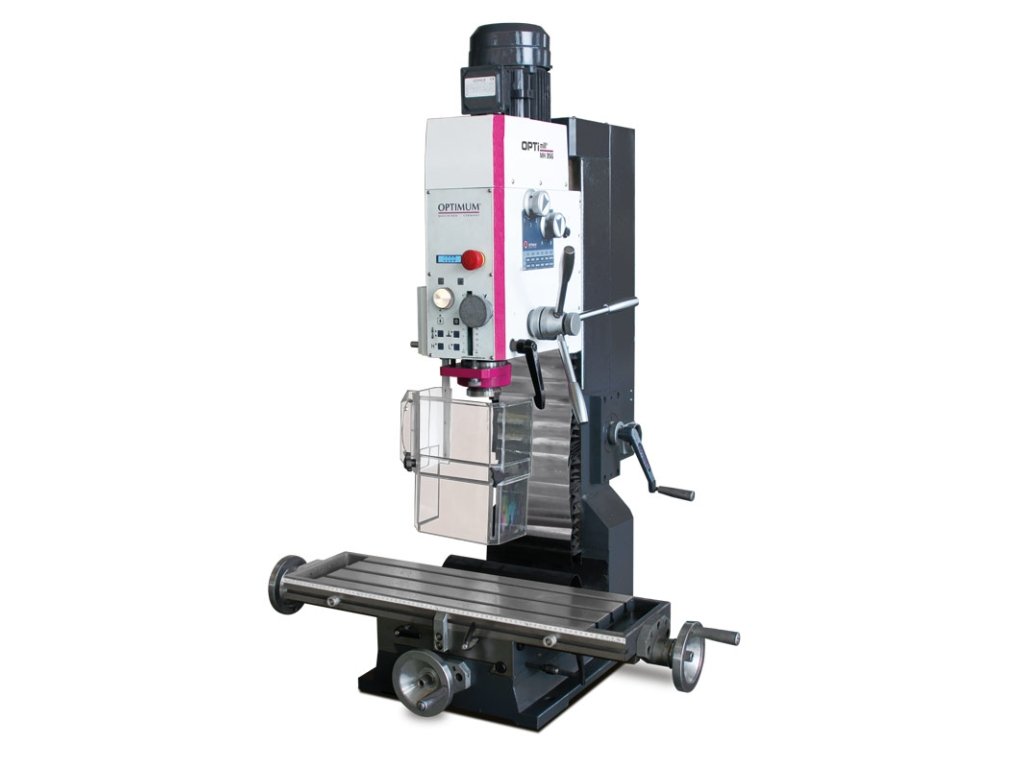

Vrtačko-frézka OPTIMUM® OPTImill MH 35 G
Kód: 3338166
Související produkty
_presne-podkladaci-desky-sada-20-ks.jpg?662f80ea
)
_univerzalni-delici-hlava-ta-125.jpg?662f80ea
)
_upinky-spw-10---sada.jpg?662f80ea
)
_horizontalne-vertikalni-kruhovy-delici-stul-rt-200.jpg?662f80ea
)
_strojni-sverak-fms-125.jpg?662f80ea
)
Detailní popis produktu
Maximální tuhost a industriální standard BT30
Hlavní přednosti
Vrtačko-frézka OPTIMUM® OPTImill MH 35 G představuje robustní mechanické řešení pro nástrojárny, opravárenské provozy a precizní strojírenskou výrobu. Označení „G“ (Getriebe) značí robustní převodovku, která na rozdíl od elektronických regulací nabízí nekompromisní krouticí moment i v nejnižších otáčkách, což je klíčové pro vrtání velkých průměrů do tvrdé oceli. Stroj disponuje těžkým litinovým sloupem s ručně zaškrabaným rybinovým vedením, které zajišťuje špičkovou stabilitu a přesnost oběhu pod 0,015 mm. Použití vřetene BT30 povyšuje tento stroj na úroveň industriálních center – nástroj je upnut s mnohem vyšší tuhostí než u běžných Morse kuželů, což radikálně zlepšuje kvalitu povrchu při frézování a prodlužuje životnost nástrojů.
01
Upínání BT30
Průmyslový standard upnutí zaručuje maximální tuhost soustavy a eliminuje riziko vytažení nástroje při náročném frézování.
02
Převodová síla
12 rychlostních stupňů zajišťuje vysoký krouticí moment pro vrtání do oceli až do ø 32 mm bez poklesu výkonu.
03
Elektrický zdvih osy Z
Motorizovaný pohyb frézovací hlavy po sloupu šetří čas při nastavování a zvyšuje komfort obsluhy.
04
Zaškrabaná vedení
Tradiční ruční zaškrabání rybinových ploch drží mazací film a zaručuje plynulý posuv bez vůlí po celá desetiletí.
05
Závitovací cyklus
Integrovaná funkce s automatickou změnou směru otáčení umožňuje efektivní řezání vnitřních závitů.
06
Mikronová přesnost
Házivost pinoly vřetene pod 0,015 mm díky přesným kuželíkovým ložiskům pro ty nejnáročnější lícované spoje.
Kde MH 35 G exceluje
Využití
Technický list
Specifikace stroje
Pracovní rozsah a posuvy
Velký křížový stůl s třemi T-drážkami (12 mm) dovoluje upnutí rozměrných svěráků a dílů do 150 kg.
Díky velkému zdvihu v ose Z (460 mm) lze pod vřeteno upnout i vysoké obrobky s děličkou nebo svěrákem.
Vřeteno má zdvih 90 mm pro hluboké vrtání, ovládané buď ruční pákou nebo jemným ručním přísuvem.
Vzdálenost 215 mm od osy vřetene k sloupu umožňuje vrtání do středu širokých obrobků.
Konstrukce a pohon
Kvalitní dvoustupňový elektromotor poskytuje stabilní výkon pro tichý a efektivní chod převodovky.
Frézovací hlavu lze naklonit pro vrtání pod úhlem, fázování nebo výrobu rybinových drážek.
Díky přesným kuželíkovým ložiskům dosahuje vřeteno vysoké přesnosti nezbytné pro výrobu přesných děr.
Optimální rozměry pro středně velké dílny, kde je vyžadován průmyslový výkon na rozumné ploše.
Co obdržíte v zásilce
Obsah balení
1
OPTIMILL MH 35 G
Vrtačko-frézka s převodovou hlavou a motorem
2

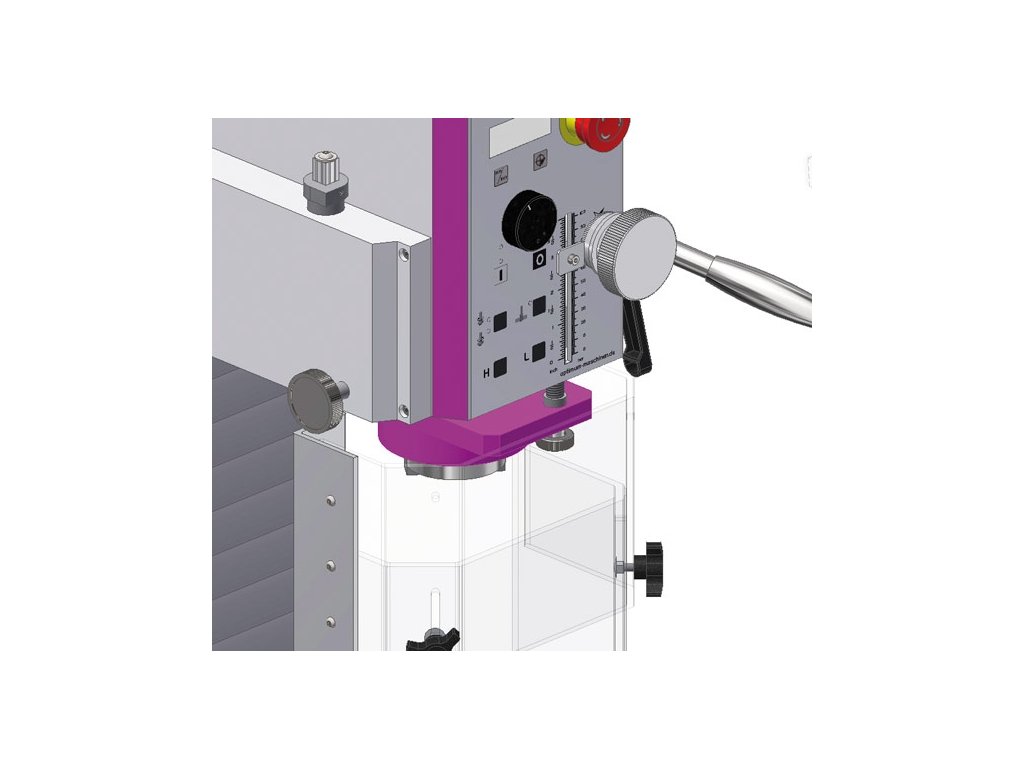

Ochranný kryt sklíčidla
Výškově stavitelný s mikrospínačem pro vaši bezpečnost
3

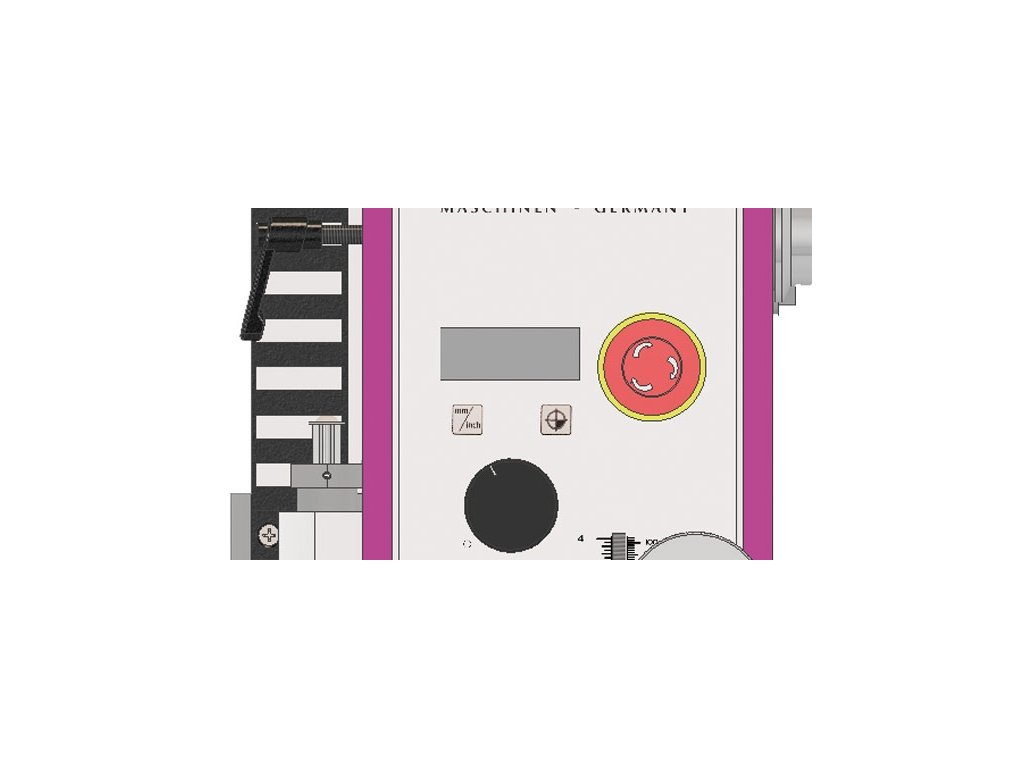

Zobrazení vrtací hloubky
Digitální ukazatel integrovaný na frézovací hlavě
4
Servisní nářadí
Sada klíčů pro základní nastavení a údržbu stroje
Často kladené dotazy
Otázky a odpovědi
Upínání BT30 je mnohem tužší a nástroj je ve vřeteni vtažen silou, což zabraňuje jeho vytažení při frézování drážek. Je to průmyslový standard, který umožňuje přesnější a bezpečnější obrábění než u kuželů MK.
Ano, model MH 35 G disponuje závitovacím cyklem. Po dosažení nastavené hloubky dojde k automatickému přepnutí směru otáčení, což výrazně zrychluje a zpřesňuje výrobu vnitřních závitů.
Ano, tento stroj vyžaduje třífázové napájení 400 V. Je to nezbytné pro stabilní výkon 1,5kW dvoustupňového motoru, který pohání robustní převodovku.
Rybinová vedení jsou zaškrabaná, což vytváří mikro-kapsy pro olej. K mazání doporučujeme používat kvalitní oleje pro kluzná vedení (např. CGLP 68), které zajistí hladký posuv bez trhavých pohybů (stick-slip efekt).
🛠️ Rada specialisty Tomek Nářadí:
Model MH 35 G je "stará dobrá škola" v moderním kabátě. Pokud hledáte stroj s maximálním krouticím momentem, převodová hlava je jasná volba – na rozdíl od Vario verzí tady neztrácíte sílu v nízkých otáčkách. Pro tento stroj důrazně doporučuji pořídit sadu kleštin ER32/BT30 a přesný strojní svěrák řady Optimum. Nezapomeňte také pravidelně čistit magnetický senzor osy Z od jemných špon, abyste si udrželi přesné odečítání hloubky vrtání!
Doplňkové parametry
| Kategorie: | Vrtačko-frézky |
|---|---|
| EAN: | 4030635050930 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Vrtací výkon trvalý | ocel: | 28 mm |
| Vrtací výkon max. | ocel: | 32 mm |
| Max. průměr stopkové frézy: | 28 mm |
| Max. průměr nožové hlavy: | 80 mm |
| Vyložení: | 215mm |
| Rozměry pracovního stolu: | 750×210mm |
| Max. zatížení stolu: | 150 kg |
| T-drážky | počet: | 3 |
| T-drážky | velikost drážky: | 12 mm |
| T-drážky | rozteč: | 63 mm |
| Kužel vřetena: | BT30 |
| Rozsah posuvu - osa X: | 450 mm |
| Rozsah posuvu - osa Y: | 200 mm |
| Rozsah posuvu - osa Z: | 460 mm |
| Otáčky: | 330–3000ot/min |
| Počet rychlostních stupňů: | 2 × 6 |
| Max. vzdálenost vřetene a stolu: | 440 mm |
| Posuv pinoly: | 90 mm |
| Úhel naklopení frézovací hlavy: | -30 °až +30 ° |
| Hmotnost: | 318 kg |

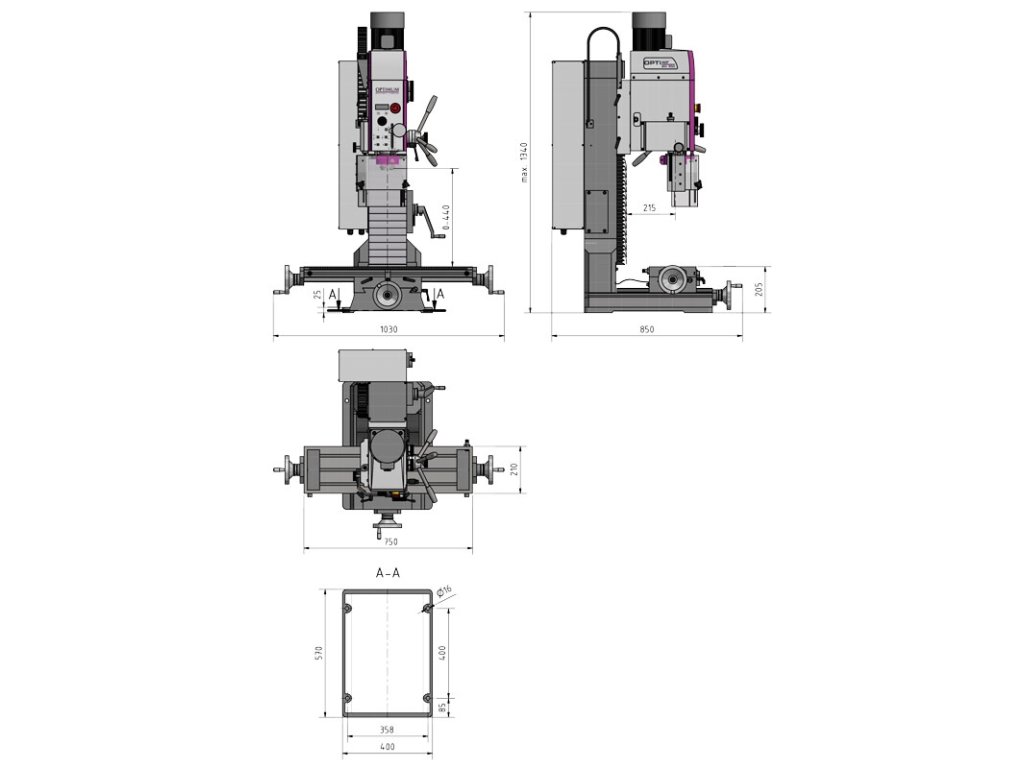

| Rozměry (š × v × h): | 850×1030×1340 mm |
