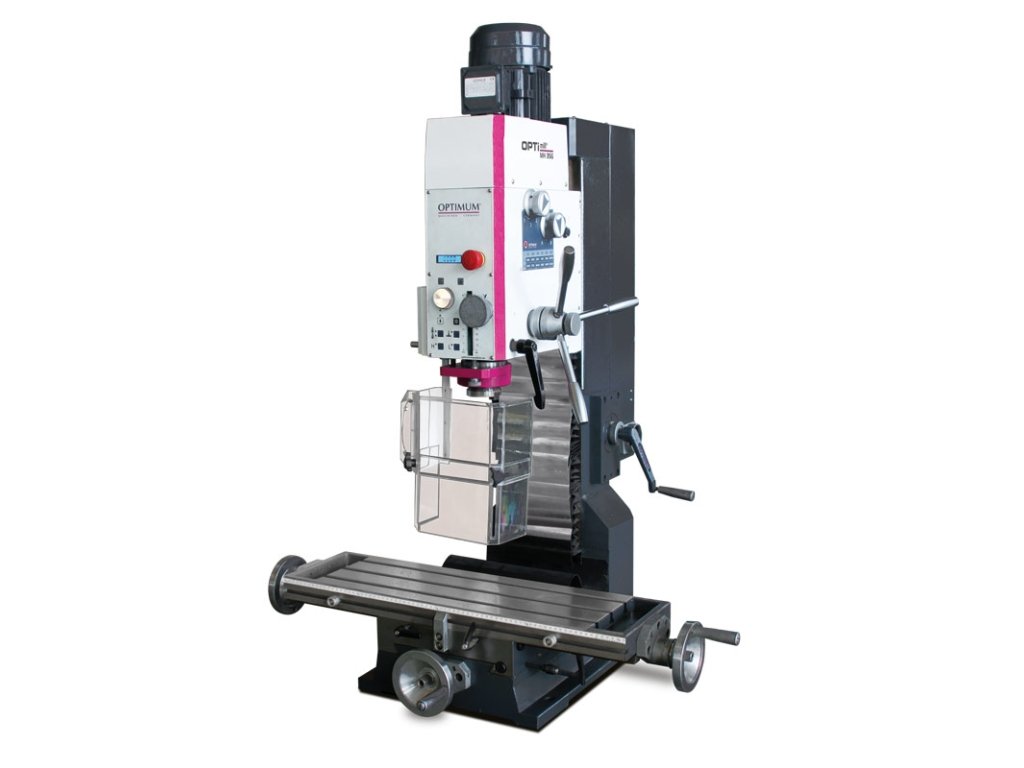

Vrtačko-frézka OPTIMUM® OPTImill MH 35 V
Kód: 3338171
Související produkty
_presne-podkladaci-desky-sada-20-ks.jpg?662f80ea
)
_univerzalni-delici-hlava-ta-125.jpg?662f80ea
)
_upinky-spw-10---sada.jpg?662f80ea
)
_horizontalne-vertikalni-kruhovy-delici-stul-rt-200.jpg?662f80ea
)
_strojni-sverak-fms-125.jpg?662f80ea
)
Detailní popis produktu
Německá preciznost s industriálním upínáním
Hlavní přednosti
Vrtačko-frézka OPTIMUM® OPTImill MH 35 V představuje novou úroveň přesnosti v kategorii kompaktních frézek. Její konstrukce stojí na masivním sloupu z vysoce kvalitní litiny s ručně zaškrabaným rybinovým vedením, které zaručuje maximální tuhost a přesnost i po letech intenzivního používání. Stroj je vybaven moderním pohonem s plynulou regulací otáček (Vario) a dvoustupňovým elektromotorem, což umožňuje ideální nastavení řezných podmínek. Hlavním benefitem je použití vřetene BT30, které zajišťuje vyšší krouticí moment a tuhost oproti běžným Morse kuželům. S funkcemi jako elektrický zdvih osy Z, závitovací cyklus a přesnost oběhu pod 0,015 mm se jedná o stroj, který uspokojí i ty nejnáročnější mechaniky a nástrojáře.
01
Vysoká přesnost oběhu
Házivost pinoly pod 0,015 mm díky přesným kuželíkovým ložiskům zaručuje špičkovou kvalitu obrobeného povrchu.
02
Upínací systém BT30
Průmyslový standard BT30 poskytuje mnohem pevnější spojení nástroje s vřetenem, což radikálně zvyšuje výkon při frézování.
03
Vario otáčky
Plynulá regulace v rozsahu 50–3260 ot/min dovoluje vrtat velké průměry i frézovat jemnými nástroji s optimální rychlostí.
04
Elektrický zdvih v ose Z
Motorizované nastavení výšky frézovací hlavy výrazně usnadňuje práci a zkracuje čas seřízení stroje před obráběním.
05
Naklápěcí hlava ± 60°
Frézovací hlavu lze naklopit pro obrábění šikmých ploch, vrtání pod úhlem nebo výrobu prizmatických drážek.
06
Závitovací režim
Integrovaný závitovací cyklus s automatickou změnou směru otáčení umožňuje efektivní a přesnou výrobu vnitřních závitů.
Oblasti použití
Kde MH 35 V exceluje
Technický list
Specifikace stroje
Pracovní kapacita a posuvy
Velkorysá plocha stolu s nosností 150 kg a třemi T-drážkami (12 mm) umožňuje upnutí rozměrných svěráků a dílů.
Velký zdvih v ose Z (460 mm) umožňuje pracovat i s vysokými obrobky a dlouhými vrtáky.
Vřeteno má zdvih 90 mm pro hluboké vrtání. K dispozici je jak jemný ruční přísuv, tak digitální zobrazení hloubky.
Vysoká tuhost dovoluje nasadit nožovou hlavu až do 80 mm a stopkovou frézu do 28 mm.
Mechanika a pohon
Kvalitní dvoustupňový elektromotor zajišťuje vysoký krouticí moment i v nízkém pásmu otáček.
Zaškrabané plochy drží mazací film, čímž zajišťují plynulý posuv bez zadrhávání a extrémně dlouhou životnost vedení.
Kompaktní půdorys umožňuje umístění stroje i do menších dílen při zachování industriálních výkonů.
Co najdete v zásilce
Obsah balení
1
OPTIMILL MH 35 V
Vrtačko-frézka v kompletní sestavě
2
Redukce BT 30
Příslušenství pro upnutí nástrojů
3

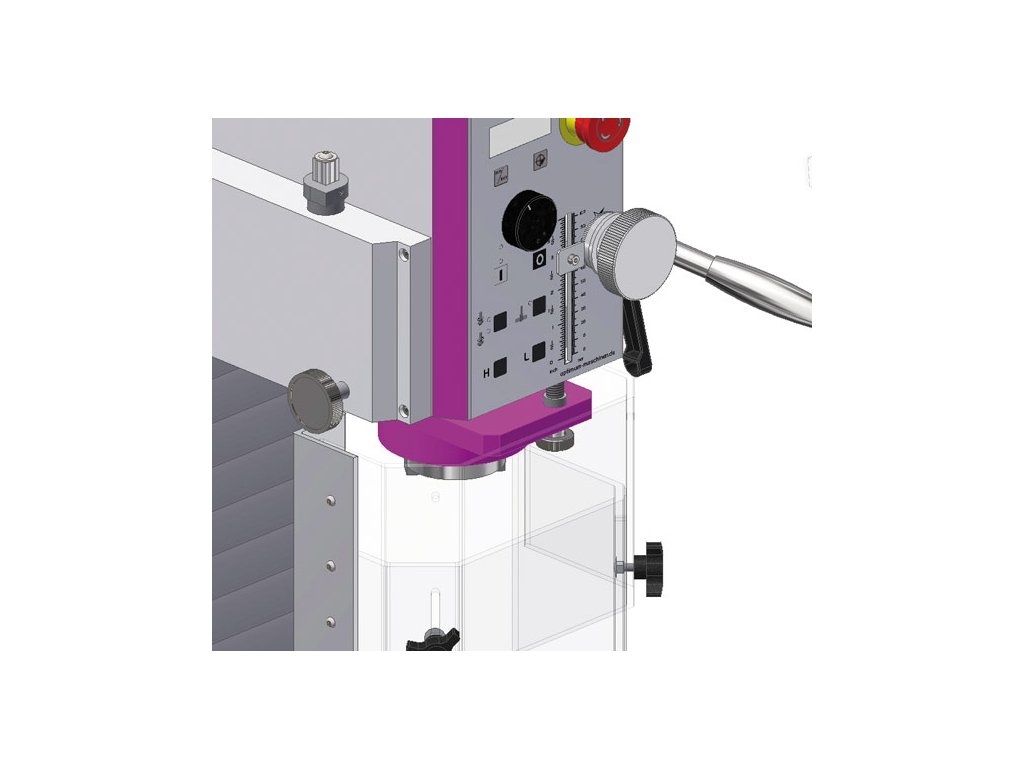

Ochranný kryt sklíčidla
Výškově stavitelný kryt s mikrospínačem pro bezpečnost
4
Servisní nářadí
Sada klíčů pro základní nastavení a údržbu
Často kladené dotazy
Otázky a odpovědi
Upínání BT30 je průmyslový standard určený pro frézování. Nástroj je do vřetene vtažen silou, což zajišťuje mnohem vyšší tuhost, zabraňuje vypadávání nástroje při vibracích a umožňuje přesnější výměnu nástrojů.
Ano, model MH 35 V má speciální závitovací cyklus. Po dosažení nastavené hloubky dojde k automatickému přepnutí směru otáčení, což zrychluje výrobu vnitřních závitů.
Stroj vyžaduje třífázové napájení 400 V. Je to nezbytné pro stabilní výkon 1,5kW dvoustupňového motoru, který zajišťuje sílu v záběru i v nízkých otáčkách.
Na boku frézky je motor, který pomocí tlačítek automaticky zvedá nebo spouští celou frézovací hlavu po sloupu. Šetří to vaše ruce při velkých změnách výšky obrobku.
🛠️ Rada specialisty Tomek Nářadí:
MH 35 V je unikátní díky svým zaškrabaným vedením. Tato tradiční technologie se dnes objevuje jen u prémiových strojů a zajišťuje, že se stůl pohybuje s naprostou lehkostí, ale zároveň bez sebemenší vůle. Pokud plánujete frézovat přesné drážky nebo lícované díly, BT30 upínání vám ušetří spoustu nervů – nástroj prostě drží jako přibitý. Doporučuji k frézce dokoupit kvalitní sadu kleštin ER32/BT30 a přesný strojní svěrák řady Optimum, abyste využili potenciál stroje na 100 %.
Doplňkové parametry
| Kategorie: | Vrtačko-frézky |
|---|---|
| EAN: | 4030635050961 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Vrtací výkon trvalý | ocel: | 28 mm |
| Vrtací výkon max. | ocel: | 32 mm |
| Max. průměr stopkové frézy: | 28 mm |
| Max. průměr nožové hlavy: | 80 mm |
| Vyložení: | 215mm |
| Rozměry pracovního stolu: | 750×210mm |
| Max. zatížení stolu: | 150 kg |
| T-drážky | počet: | 3 |
| T-drážky | velikost drážky: | 12 mm |
| T-drážky | rozteč: | 63 mm |
| Kužel vřetena: | BT30 |
| Rozsah posuvu - osa X: | 450 mm |
| Rozsah posuvu - osa Y: | 200 mm |
| Rozsah posuvu - osa Z: | 460 mm |
| Otáčky: | 50–3260ot/min |
| Plynulá změna otáček: | Ano |
| Počet rychlostních stupňů: | 2 × 6 |
| Max. vzdálenost vřetene a stolu: | 440 mm |
| Posuv pinoly: | 90 mm |
| Úhel naklopení frézovací hlavy: | -30 °až +30 ° |

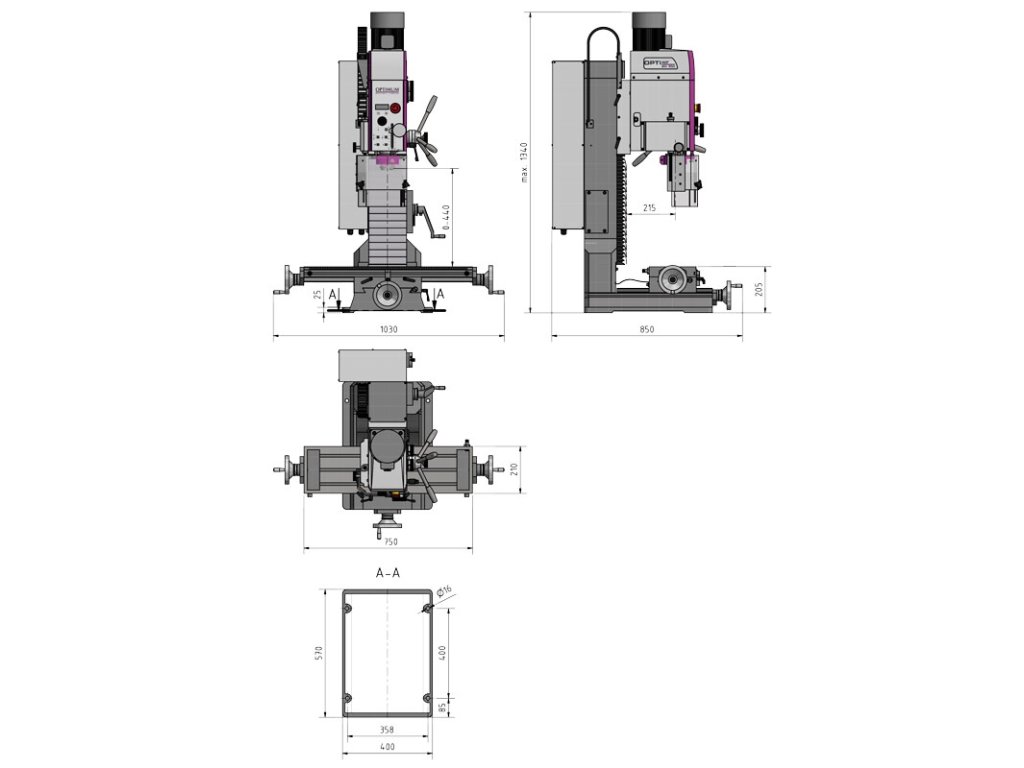

| Rozměry (š × v × h): | 850×1030×1340 mm |
| Hmotnost: | 318 kg |
